Beschreibung
Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Serie RS schaltet elektrische Verbraucher bis 16 A im Impulsbetrieb. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Diese Stromstoßschalter verfügen über lokale Befehlseingänge für die Ein- und Ausschaltung. Eigenschaften: hohe Flexibilität durch verschiedene Kontaktkonfigurationen
kontur- und klemmenkompatibel zum Installationsrelaisprogramm
Option einer optischen Anzeige des Betriebszustandes mittels LED
schaltgeräuscharm und ohne Brummgeräusche
Einschaltdauer: 100 % mit Distanzstück 0,5 TE
frontseitige Schaltstellungsanzeige
Glimmlampen parallel zu Steuertasten möglich
einfacher Anschluss durch großzügig dimensionierte, unverlierbare Klemmen
kein Hinterstecken der Anschlussdrähte möglich
leichte Zugänglichkeit zum Anschluss der Spulenversorgung
berührsicher nach BGV A3
Einfachschnappbefestigung für die 35-mm-Tragschiene
Lokal- u. Zentralsteuerung - zweistufige Gruppen schaltbar (nur RSZ) Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig

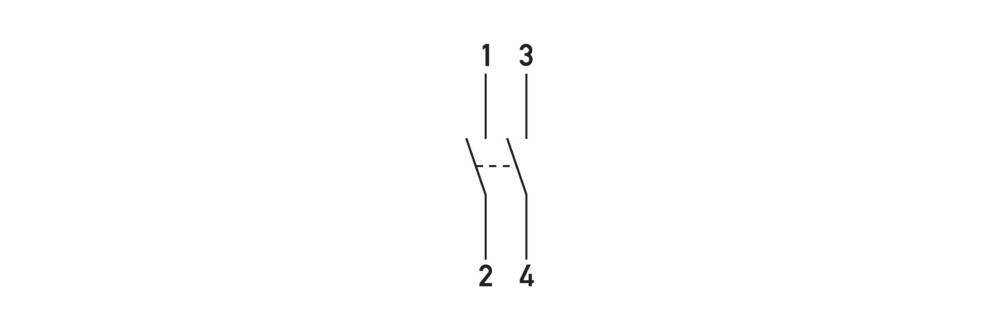

Einsatzgebiete: Die Komponenten bieten universelle Einsatzmöglichkeiten bei Steuerungsaufgaben in der Industrie- und Gebäudetechnik sowie in der Hausinstallation. Sie eignen sich besonders zum Schalten von Beleuchtungsanlagen, Elektroheizungen, Belüftungen, Klimaanlagen, Ventilatoren, Wärmepumpen und von Glüh- und Gasentladungslampen. Hinweise: Die Bezeichnung der Geräte der Baureihe RS beschreibt sowohl die Bemessungsspannung (erste Zifferngruppe) als auch die Kontaktausführung (letzte Zifferngruppe), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "
RS 024-110"
z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-, aber keinen Wechslerkontakt
Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes DHDS notwendig
Parallelgeschaltete Glimmlampen von Leuchttastern erzeugen Blindströme, die bei zu großer Anzahl durch einen Kondensatorblock kompensiert werden können. um zu hohe Spulenerwärmung zu verhindern.
