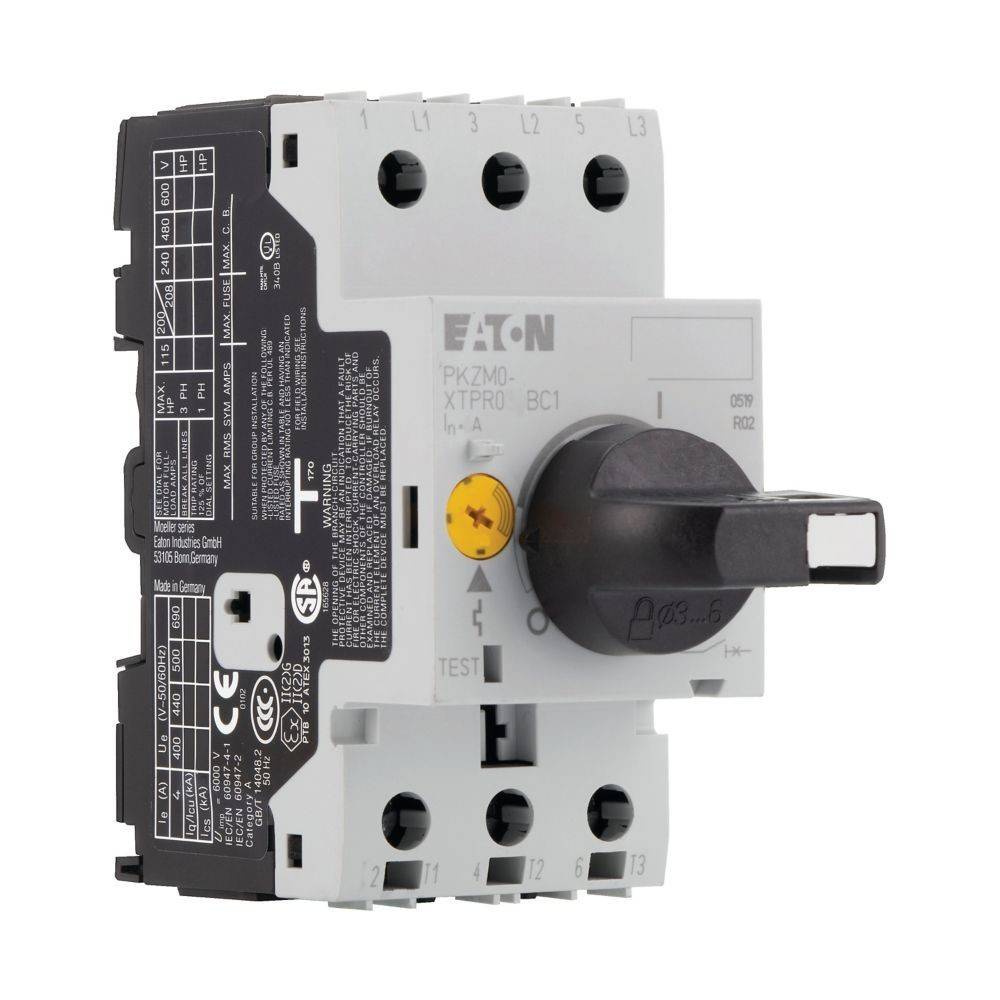

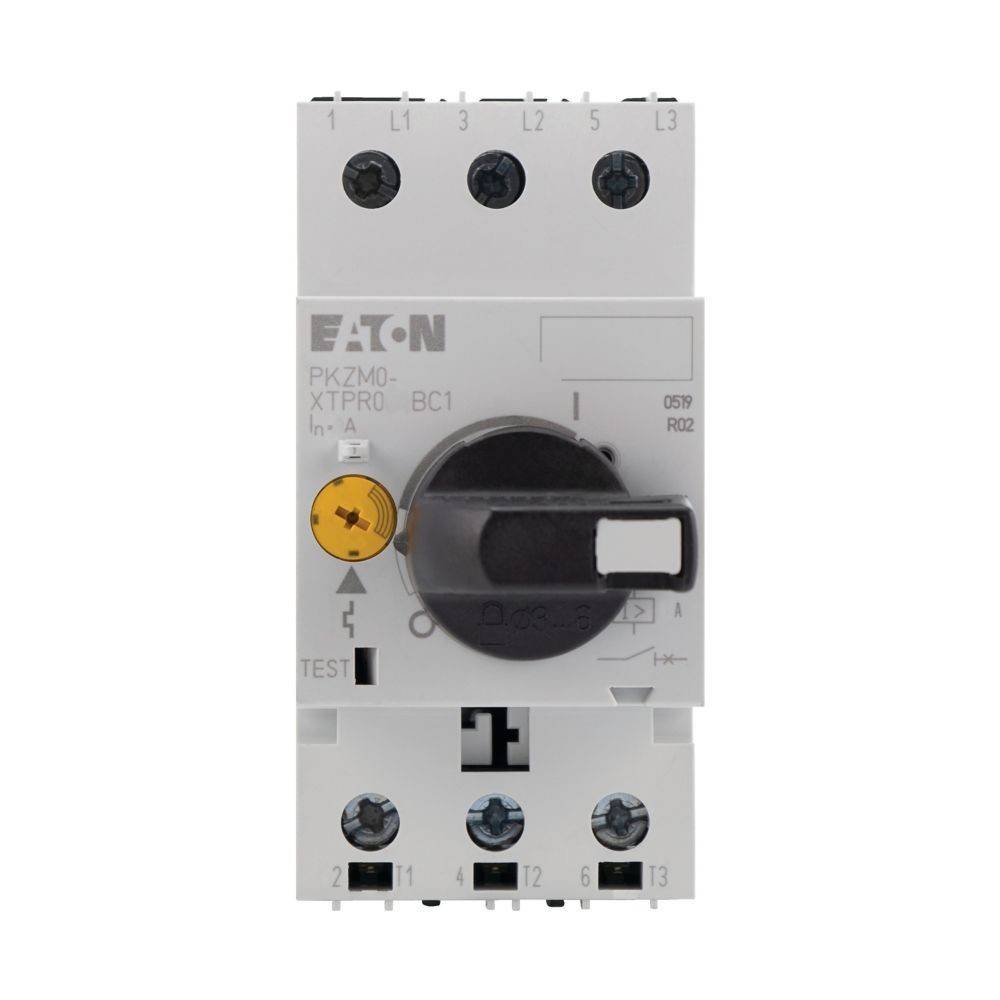

Eaton Motorschutzschalter 15kW PKZM0-32/AK

Beschreibung

Motorschutzschalter mit abschließbarem Drehknebel nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser, Schalter Modul, Clipsplatte

Eigenschaften

• hersteller: Eaton
• bezeichnung: Motorschutzschalter 15kW 25-32A Schraubklem.
• typ: PKZM0-32/AK
• Überlastauslöser stromeinstellung: 25..32 A
• einstellbereich des unverzögerten kurzschlussauslösers: 496 A
• mit thermischem schutz: nein
• phasenausfallempfindlich: ja
• auslösetechnik: thermomagnetisch
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 32 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 7,5 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 15 kW
• verlustleistung: 9,56 W
• anschlussart hauptstromkreis: Schraubanschluss
• ausführung des betätigungselements: Drehknopf
• gerätebauart: Einbaugerät Festeinbautechnik
• mit integriertem hilfsschalter: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 40 kA
• schutzart (ip): IP20
• höhe: 94 mm
• breite: 45 mm
• tiefe: 76 mm
