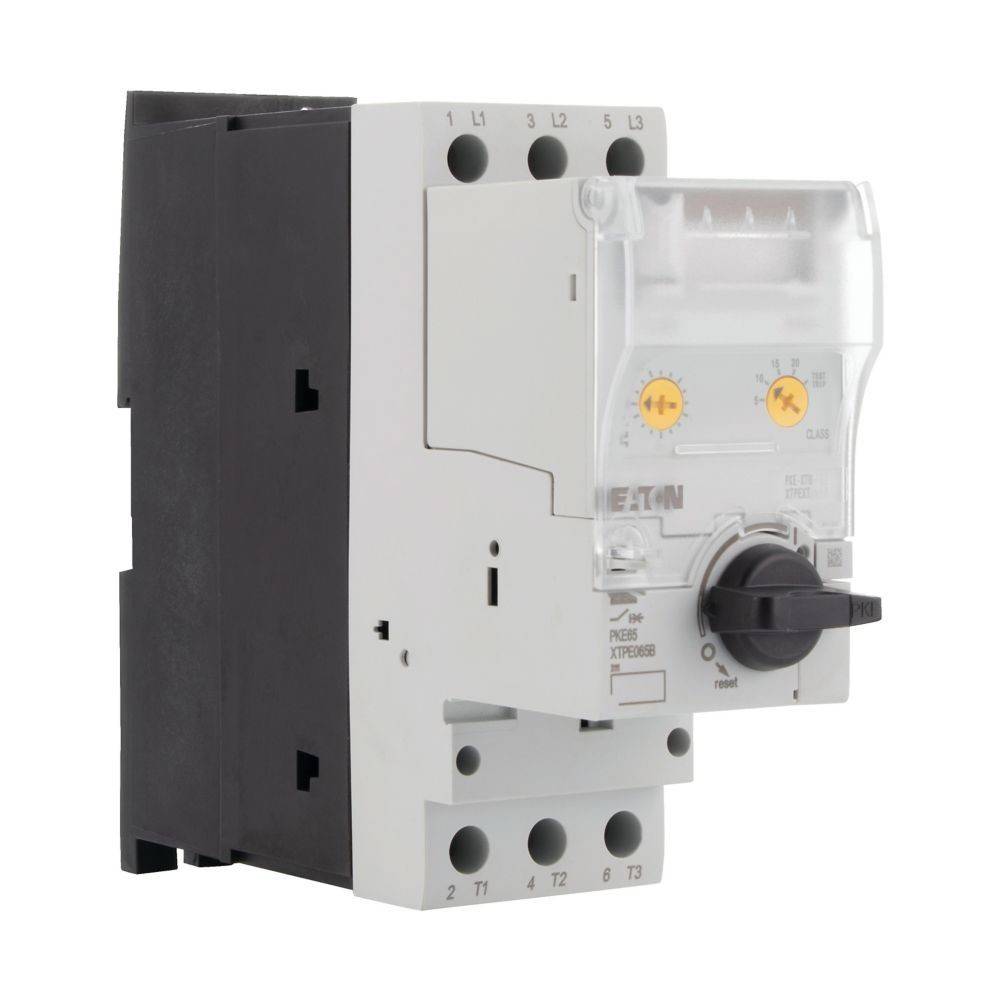

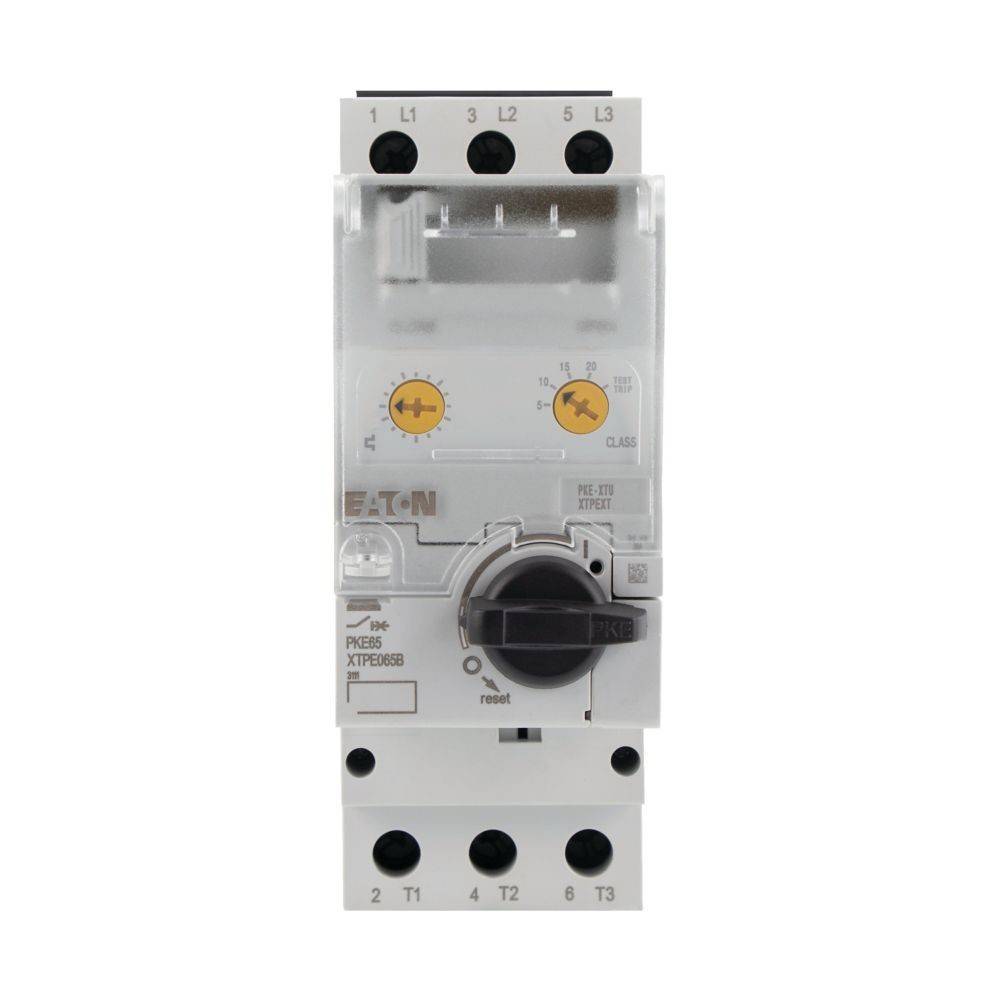

Eaton Motorschutzschalter 8-32A PKE65/XTUW-32

Überblick

Motorschutzschalter-Komplettgerät (Grundgerät und elektronische Steuereinheit) gemäß IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, Hohes Kurzschlussausschaltvermögen. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer Türkupplungsgriffe., ATEX-Zulassung

Beschreibung

• hersteller: Eaton
• bezeichnung: Motorschutzschalter 8-32A mit Überlastauslöser
• typ: PKE65/XTUW-32
• Überlastauslöser stromeinstellung: 8..32 A
• einstellbereich des unverzögerten kurzschlussauslösers: 496 A
• mit thermischem schutz: nein
• phasenausfallempfindlich: nein
• auslösetechnik: elektronisch
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 32 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 7,5 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 15 kW
• verlustleistung: 5,2 W
• anschlussart hauptstromkreis: Schraubanschluss
• ausführung des betätigungselements: Drehknopf
• gerätebauart: Einbaugerät Festeinbautechnik
• mit integriertem hilfsschalter: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 50 kA
• schutzart (ip): IP20
• höhe: 162 mm
• breite: 55 mm
• tiefe: 187 mm
