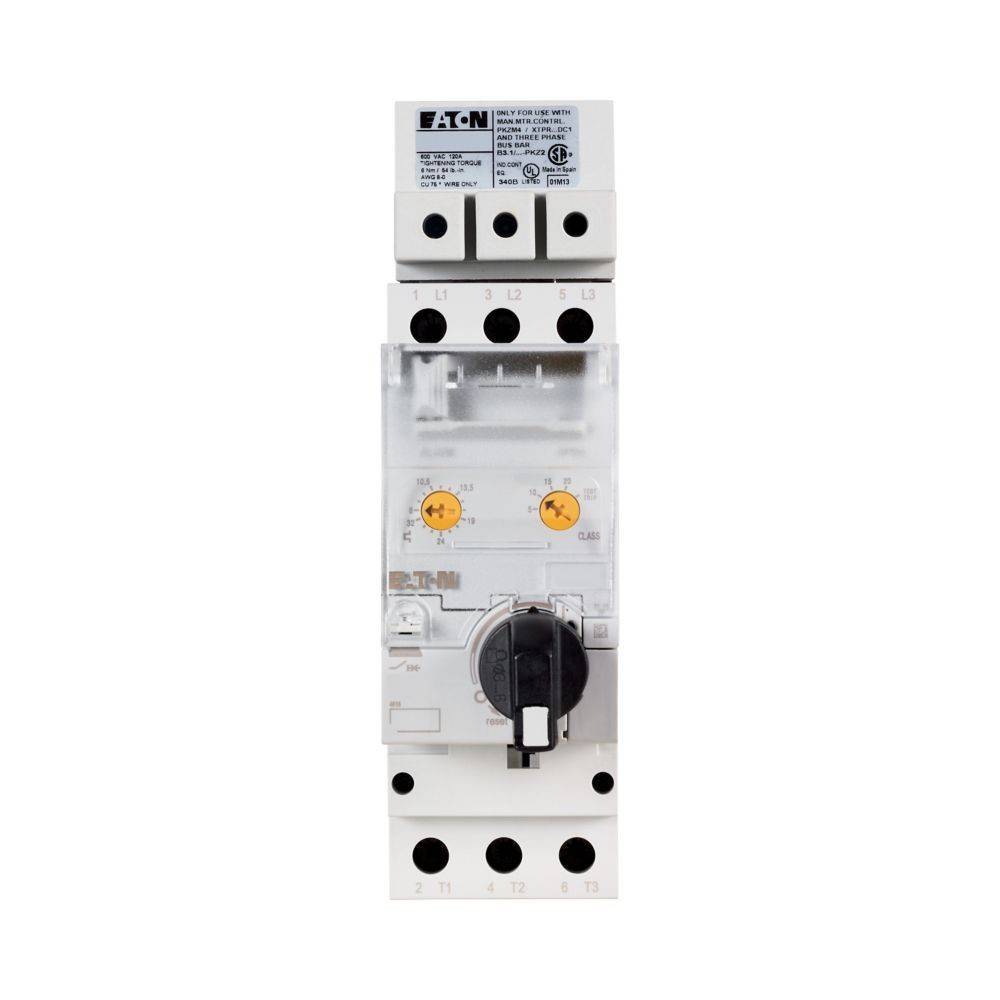

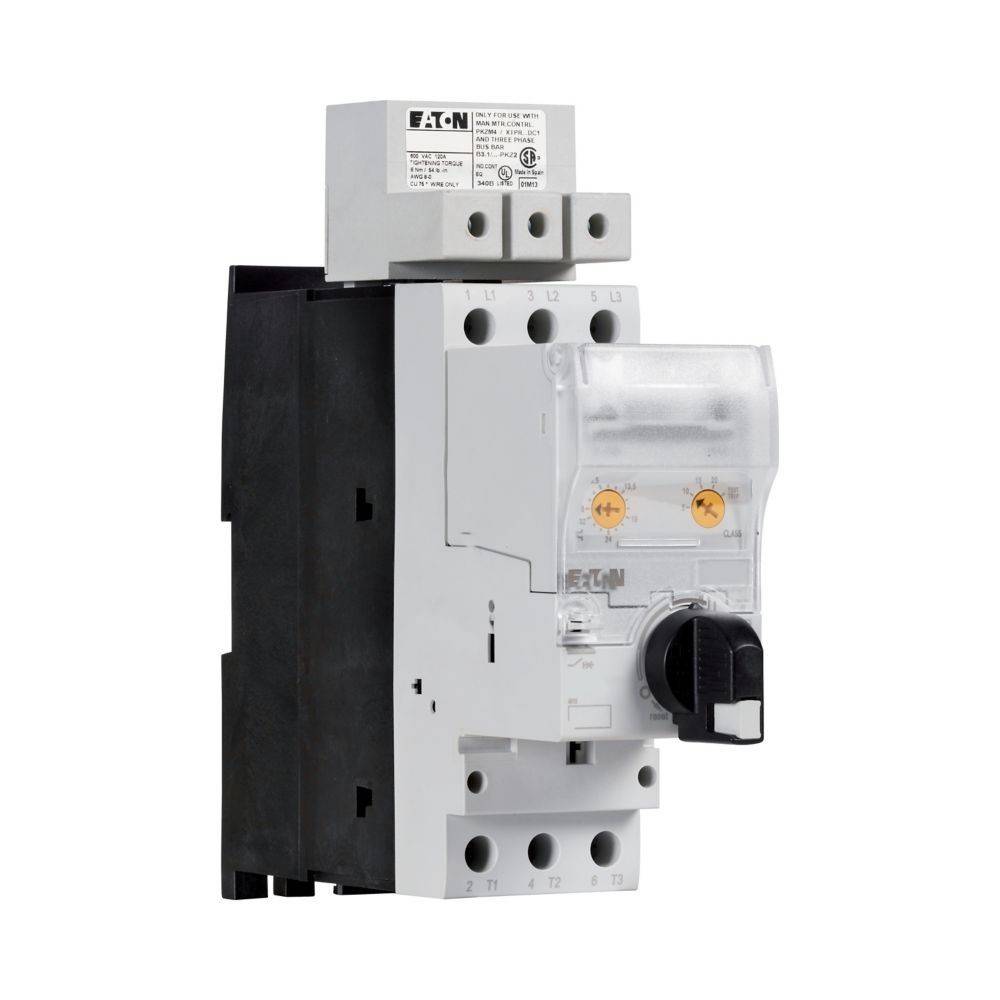

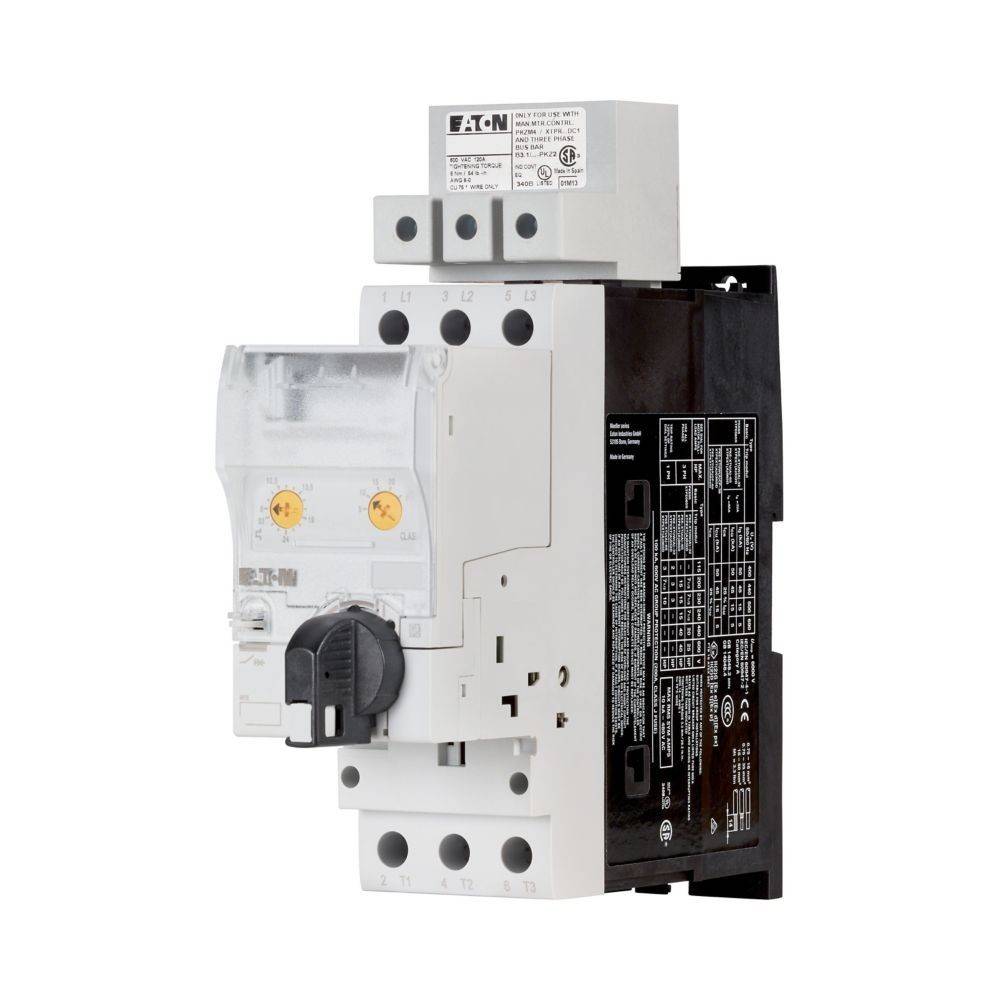

Eaton Motorschutzschalter 8-32A PKE65/AK/XTUW-32-SP
Produktbeschreibung
Beschreibung
Typ-E-Komplettgerät gemäß UL 508 ((selbstgeschützter) Sterndreieckstarter), bestehend aus Grundgerät PKE65 und Auslöseblock PKE-XTU-32, mit abschließbarem Knauf und entsprechender Erweiterungsklemme für UL, Einsetzbar für Motoren mit bis zu 20 PS (FLA = 27 A / 480 V) oder 25 PS (FLA = 27 A / 600 V), Kurzschlussfestigkeit nach UL: 65 kA (480 V/ 277 V) bzw. 25 kA (600 V/ 347 V), elektronischer Weitbereichsüberlastschutz, hohes Kurzschlussausschaltvermögen nach IEC (80 kA / 400 V), Kann als Motorstarter Typ F (Sterndreieckstarter) in Kombination mit den Leistungsschützen DILM17 bis DILM72 verwendet werden.
Eigenschaften
- hersteller: Eaton
- bezeichnung: Motorschutzschalter 8-32A Nordamerika
- typ: PKE65/AK/XTUW-32-SP
- Überlastauslöser stromeinstellung: 8..32 A
- einstellbereich des unverzögerten kurzschlussauslösers: 0 A
- mit thermischem schutz: nein
- phasenausfallempfindlich: ja
- auslösetechnik: elektronisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 32 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 7,5 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 15 kW
- verlustleistung: 5,4 W
- anschlussart hauptstromkreis: Schraubanschluss
- ausführung des betätigungselements: Drehknopf
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 50 kA
- schutzart (ip): IP20
- höhe: 204 mm
- breite: 55 mm
- tiefe: 198 mm
