Eaton EIN-AUS-Schalter P3-63/I3/SVB/N/HI11
Produktbeschreibung
Beschreibung

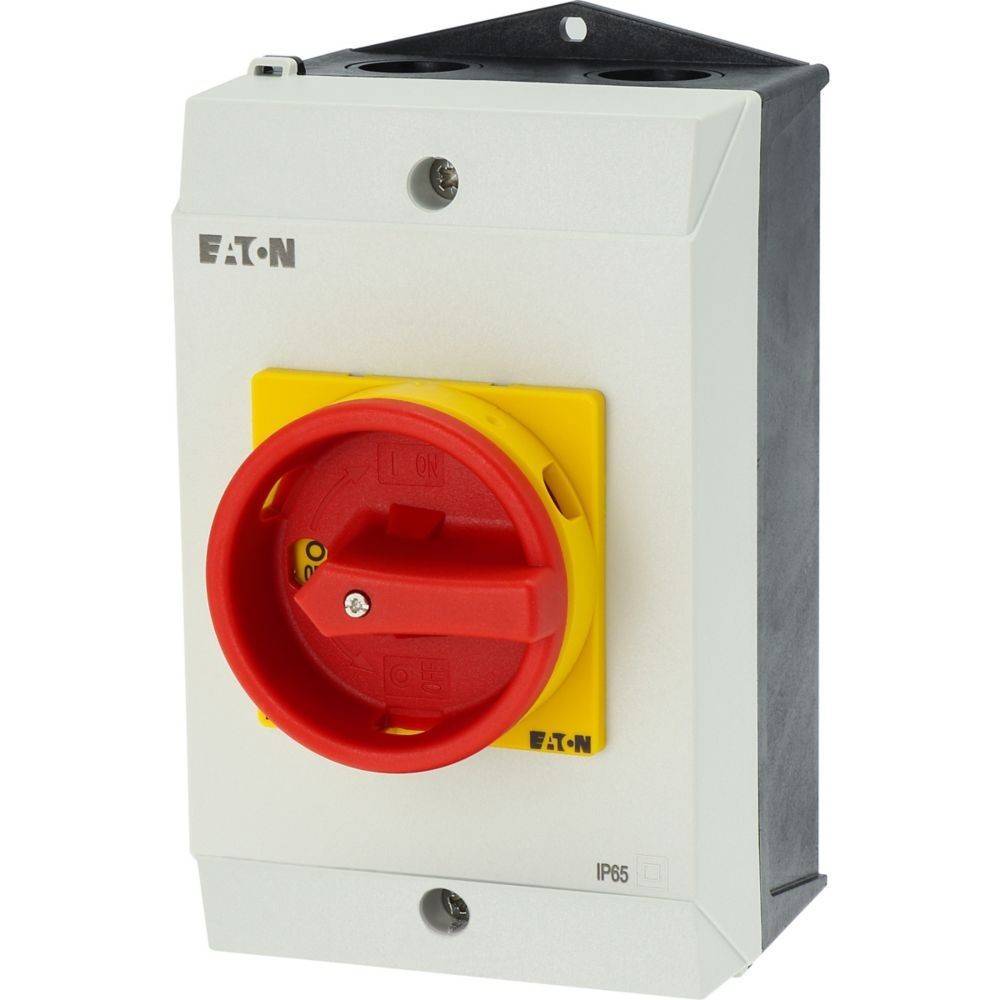

Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V/63A, Schutzart Front IP65, Griff rot mit Sperrkranz gelb abschliessbar mit 3 Vorhängeschlössern, Trennschalter P3 haben eine sehr kompakte und robuste Bauweise. Der Handantrieb wirkt direkt auf die Verbindung der Kontakte. Die Kontakte werden beim Ausschalten zum Öffnen gezwungen. Ausführung allgemein: Isoliermaterial, Gehäuse zur Oberflächenmontage, Einbau, Zwischenbau, IVS Verteilereinbau
Eigenschaften
- hersteller: Eaton
- bezeichnung: EIN-AUS-Schalter P3 63A Aufbau
- typ: P3-63/I3/SVB/N/HI11
- ausführung als hauptschalter: ja
- ausführung als wartungs-/reparaturschalter: ja
- ausführung als sicherheitsschalter: nein
- ausführung als not-aus-einrichtung: ja
- ausführung als wendeschalter: nein
- anzahl der schalter: 1
- max. bemessungsbetriebsspannung ue bei ac: 690 V
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 63 A
- bemessungsdauerstrom bei ac-23, 400 v: 63 A
- bemessungsdauerstrom bei ac-21, 400 v: 63 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 30 kW
- bemessungskurzzeitstromfestigkeit icw: 1,26 kA
- bemessungsbetriebsleistung bei ac-23, 400 v: 37 kW
- schaltleistung bei 400 v: 30 kW
- bedingter bemessungskurzschlussstrom iq: 100 kA
- polzahl: 4
- anzahl der hilfskontakte als Öffner: 1
- anzahl der hilfskontakte als schließer: 1
- motorantrieb optional: nein
- motorantrieb integriert: nein
- spannungsauslöser optional: nein
- gerätebauart: Komplettgerät im Gehäuse
- geeignet für bodenbefestigung: ja
- geeignet für frontbefestigung 4-loch: nein
- geeignet für frontbefestigung zentral: nein
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: nein
- farbe des betätigungselements: rot
- ausführung des betätigungselements: sonstige
- verriegelbar: ja
- anschlussart hauptstromkreis: Schraubanschluss
- mit vormontierter verkabelung: nein
- schutzart (ip), frontseitig: IP65
- schutzart (nema): 12
- breite: 120 mm
- höhe: 222 mm
- tiefe: 160 mm
