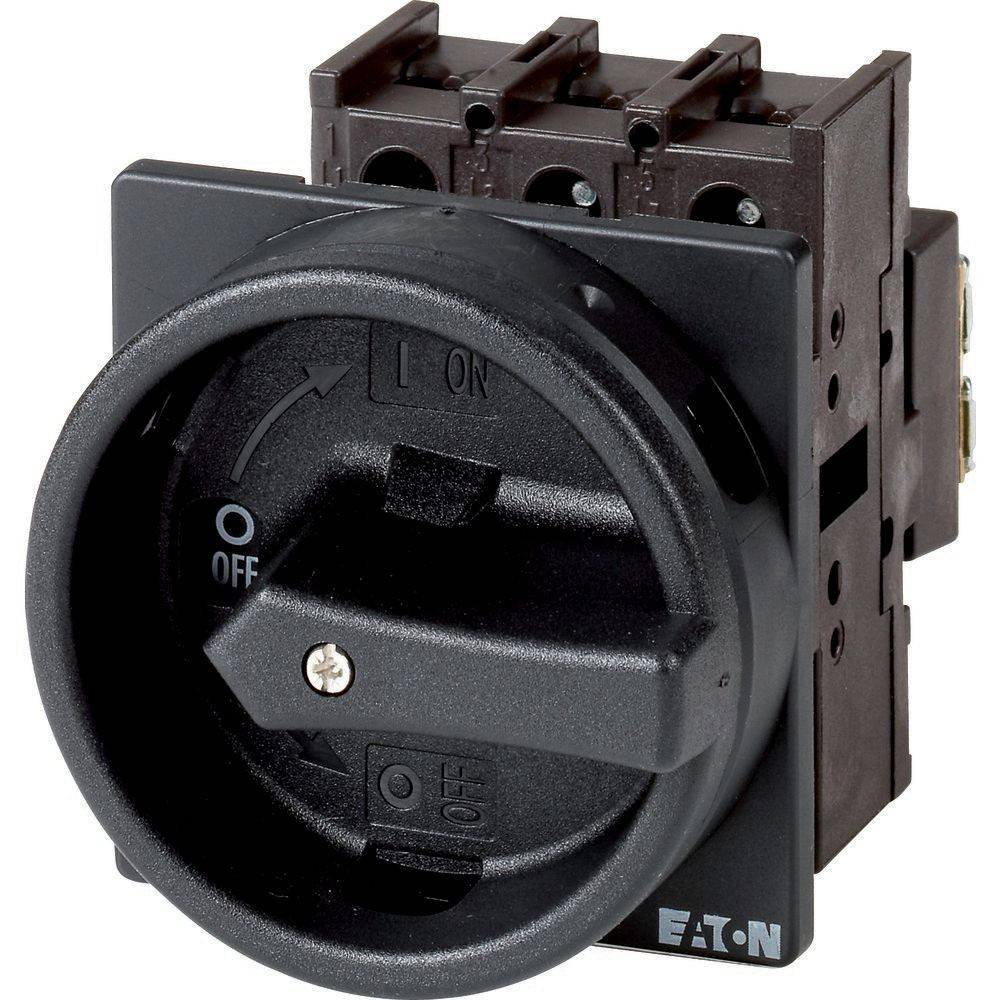

Eaton Hauptschalter 3polig 32A P1-32/EA/S#014536

Überblick

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 32 A, Funktionen: HALT-Funktion, Verriegelbar, Ausstattung: Schwarzer Drehgriff und Sicherungsring, Montageart: Einbau, Polzahl: 3-polig, Schutzart: NEMA 1

Beschreibung

• hersteller: Eaton
• bezeichnung: Hauptschalter 3polig 32A Einbau Halt-F.
• typ: P1-32/EA/S#014536
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: ja
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: nein
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 32 A
• bemessungsdauerstrom bei ac-23, 400 v: 32 A
• bemessungsdauerstrom bei ac-21, 400 v: 32 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 13 kW
• bemessungskurzzeitstromfestigkeit icw: 0,64 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 15 kW
• schaltleistung bei 400 v: 15 kW
• bedingter bemessungskurzschlussstrom iq: 80 kA
• polzahl: 3
• anzahl der hilfskontakte als Öffner: 2
• anzahl der hilfskontakte als schließer: 2
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Einbaugerät Festeinbautechnik
• geeignet für bodenbefestigung: nein
• geeignet für frontbefestigung 4-loch: ja
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: nein
• farbe des betätigungselements: schwarz
• ausführung des betätigungselements: Türkupplungsdrehantrieb
• verriegelbar: ja
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP65
• schutzart (nema): 1
• breite: 65 mm
• höhe: 70 mm
• tiefe: 120 mm
