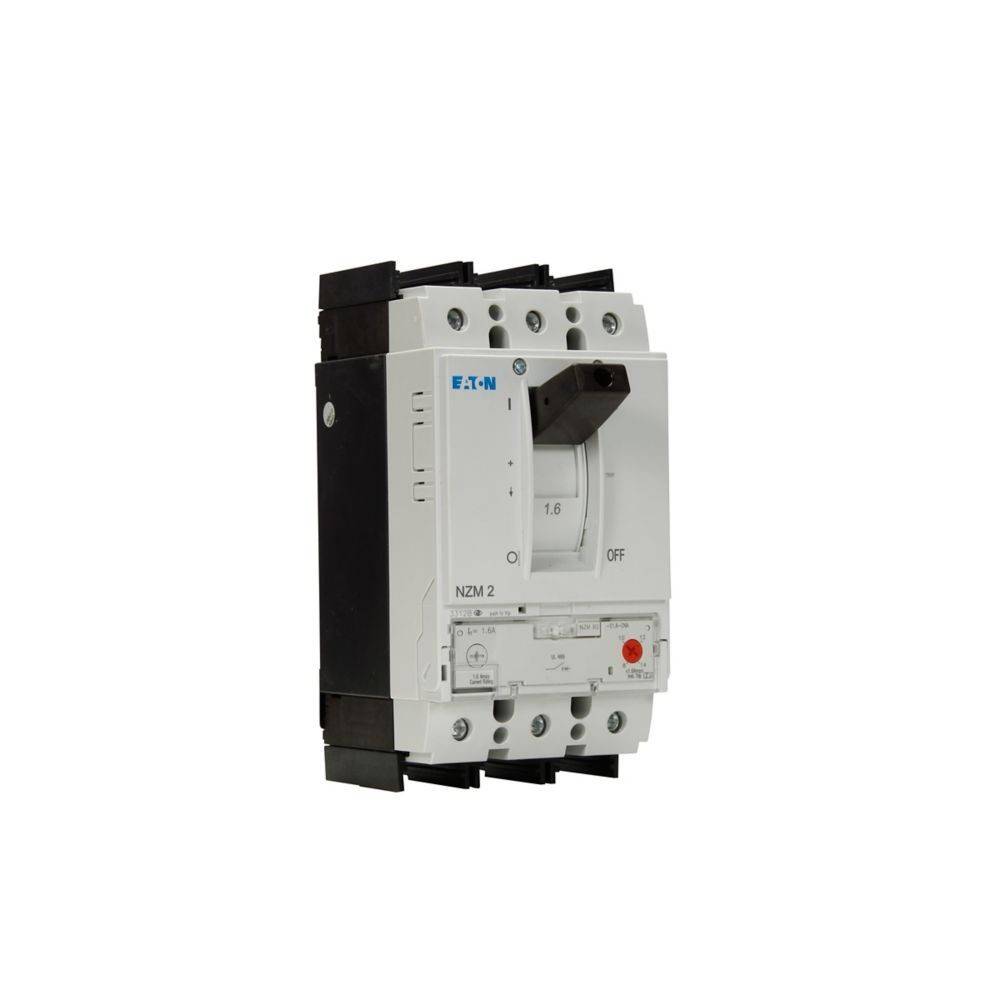

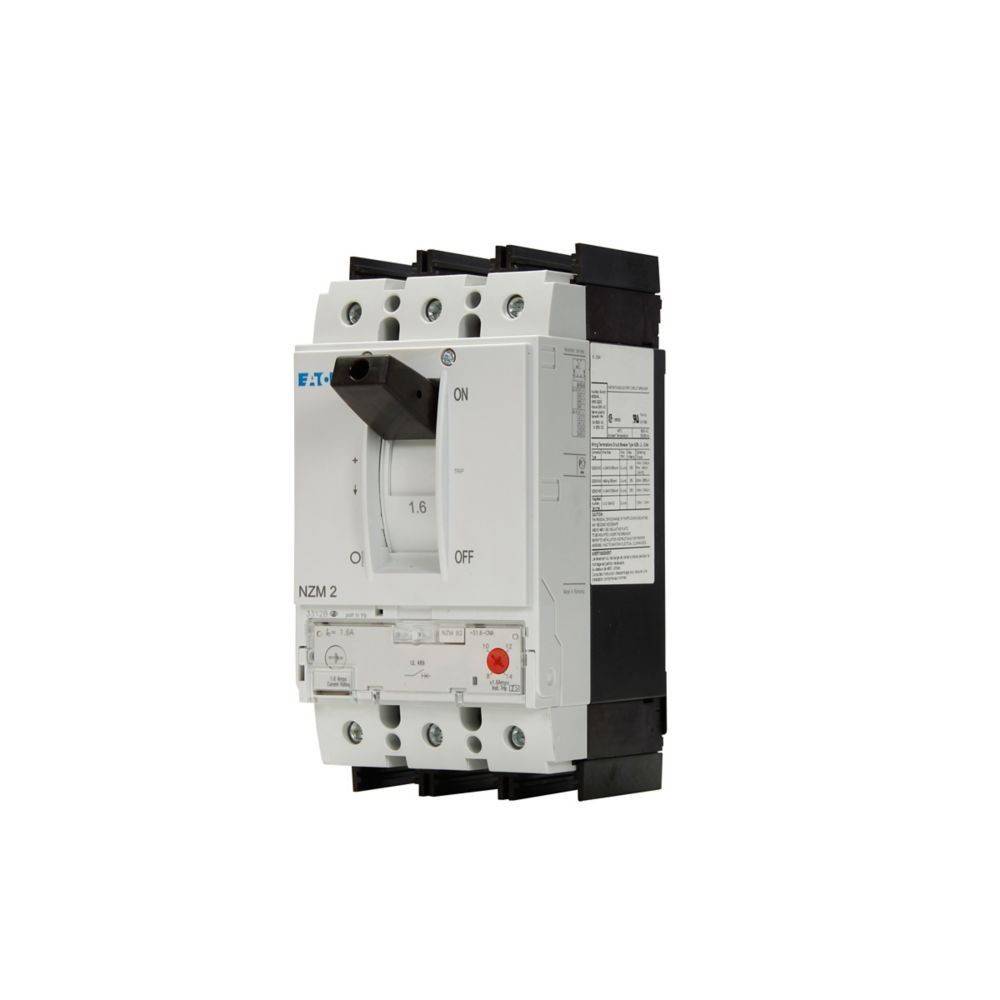

Eaton Leistungsschalter 3polig NZMB2-S2,4-BT-CNA

Überblick

Die Leistungsschalter der Serie NZM..-S..CNA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit magnetischem Kurzschlussauslöser in Verbindung mit Überlastrelais. Mit Kurzschlussauslöser bei fehlendem Überlastauslöser. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. Das Schaltverhalten nach IEC ist auf dem Leistungsschild enthalten.

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschalter 3polig 2,4A Rahmenklemmen
• typ: NZMB2-S2,4-BT-CNA
• bemessungsdauerstrom iu: 2,4 A
• bemessungsspannung: 440 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 25 kA
• Überlastauslöser stromeinstellung: 0 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 0 A
• einstellbereich des unverzögerten kurzschlussauslösers: 8..14 A
• verlustleistung: 7,8 W
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: Rahmenklemme
• geeignet für hutschienenmontage: nein
• hutschienenmontage optional: ja
• mit ausgelöstmelder: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• position des anschlusses für hauptstromkreis: vorne
• ausführung des betätigungselements: Kipphebel
• komplettgerät mit schutzeinheit: ja
• motorantrieb integriert: nein
• motorantrieb optional: ja
• schutzart (ip): IP20
