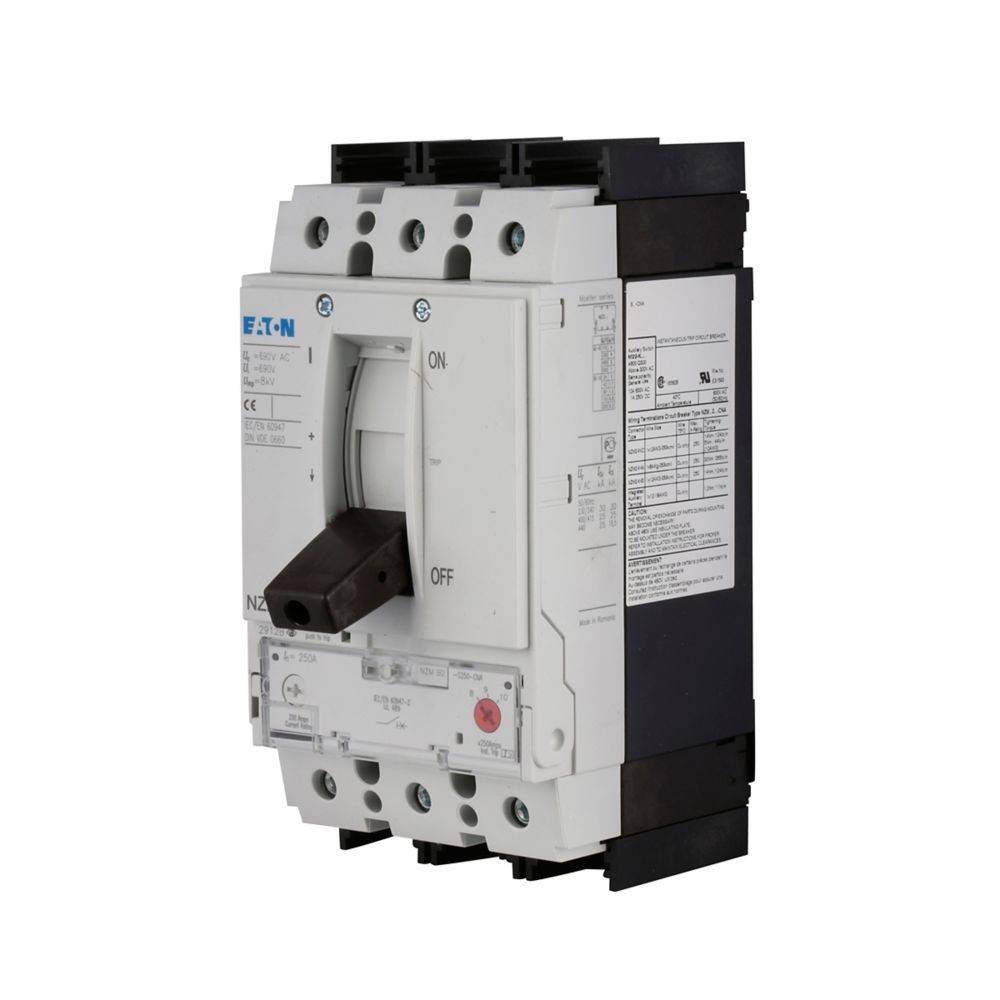

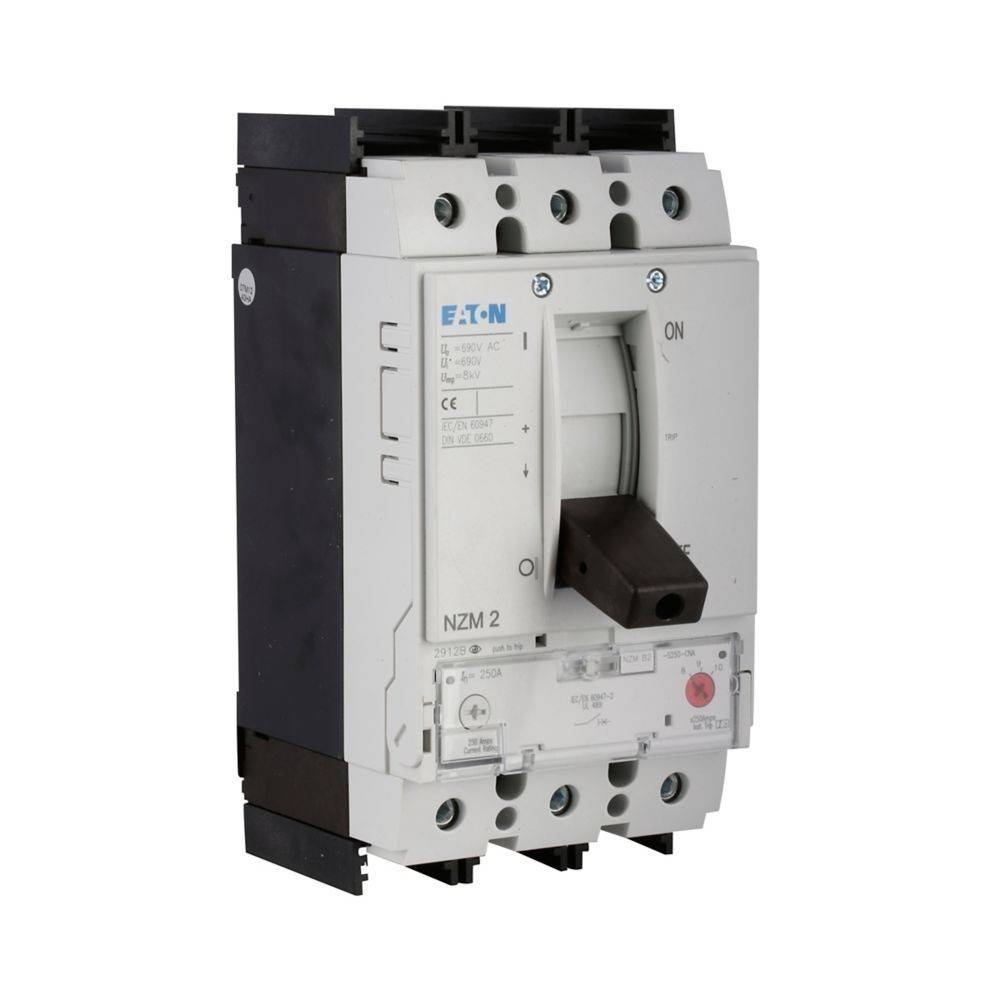

Eaton Leistungsschalter 3polig NZMB2-AF60-BT-NA

Überblick

Die Leistungsschalter NZM..-AF..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Freigaben für System- und Kabelschutz. Fest eingestellte Überlastfreigaben. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. Das Schaltverhalten nach IEC ist auf dem Leistungsschild enthalten.

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschalter 3polig 60A Rahmenklemmen
• typ: NZMB2-AF60-BT-NA
• bemessungsdauerstrom iu: 60 A
• bemessungsspannung: 440 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 25 kA
• Überlastauslöser stromeinstellung: 60 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 0 A
• einstellbereich des unverzögerten kurzschlussauslösers: 380..630 A
• verlustleistung: 18,4 W
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: Rahmenklemme
• geeignet für hutschienenmontage: nein
• hutschienenmontage optional: ja
• mit ausgelöstmelder: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• position des anschlusses für hauptstromkreis: vorne
• ausführung des betätigungselements: Kipphebel
• komplettgerät mit schutzeinheit: ja
• motorantrieb integriert: nein
• motorantrieb optional: ja
• schutzart (ip): IP20
