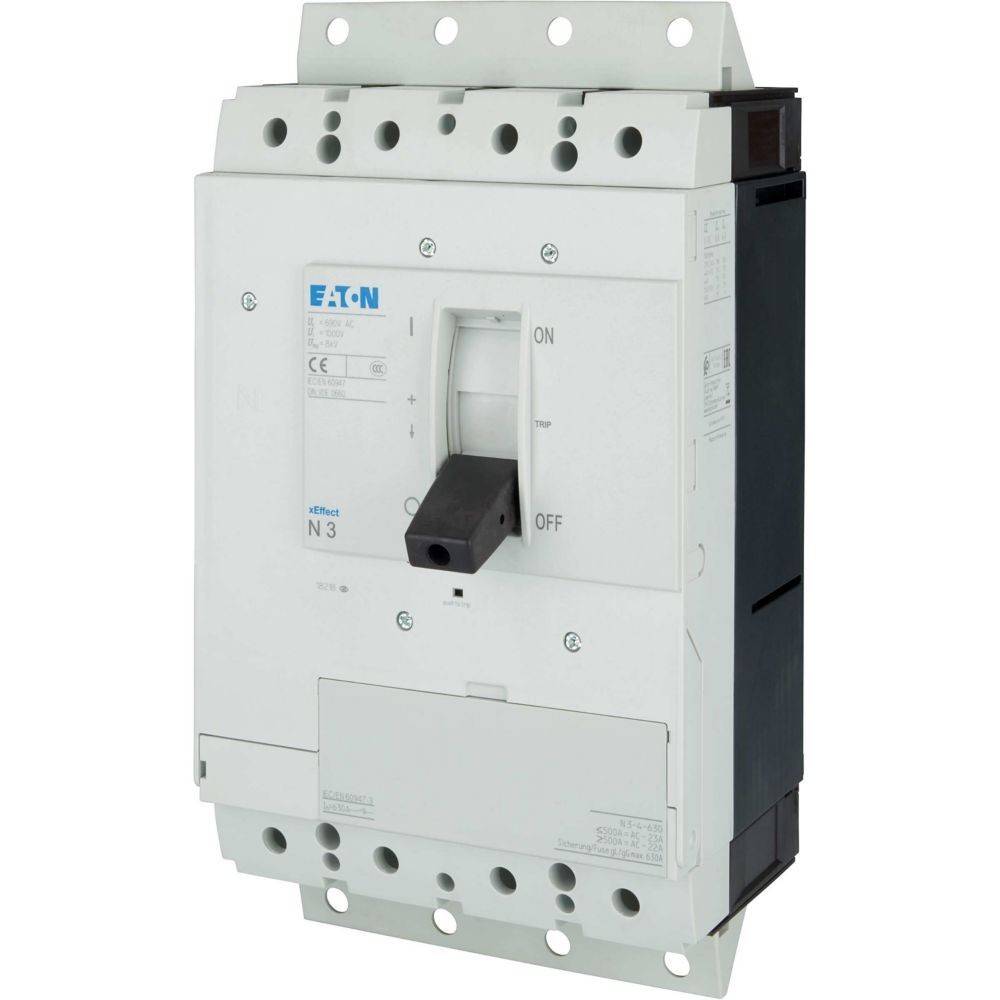

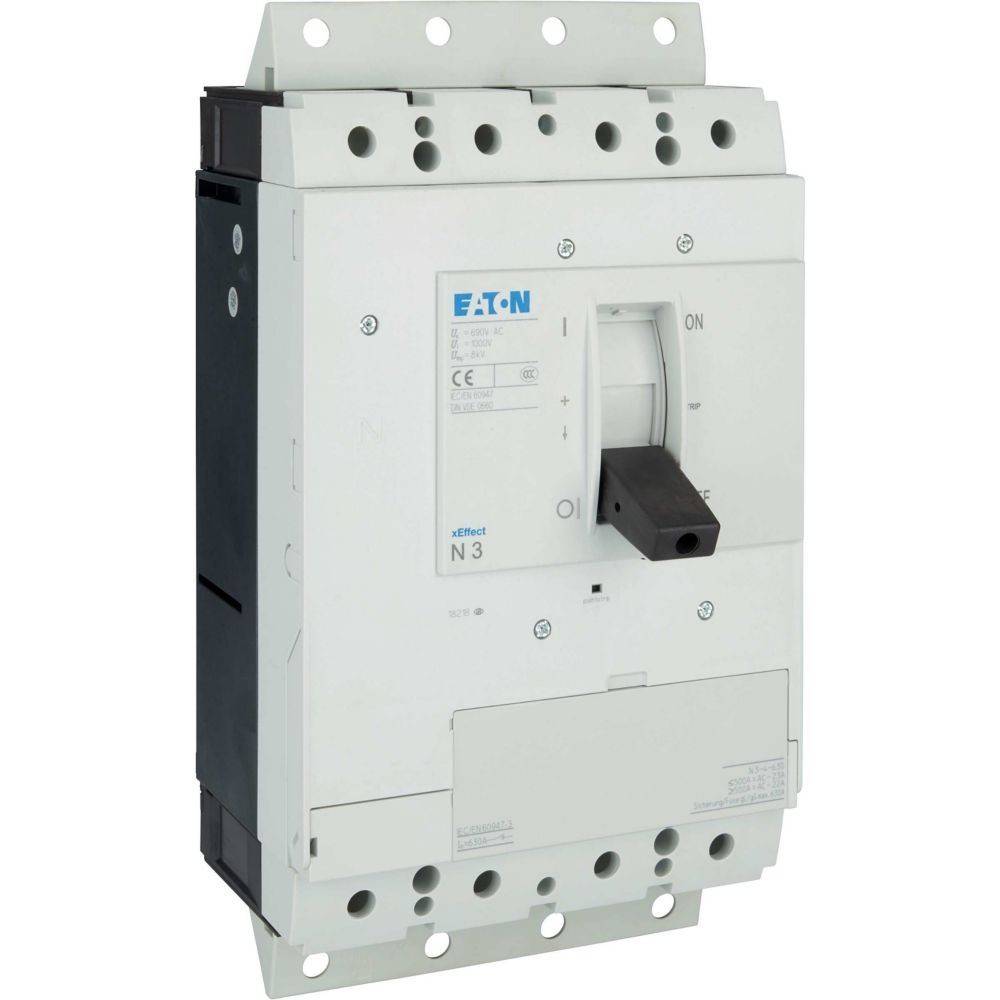

Eaton Lasttrennschalter N3-4-630-SVE

Überblick

Die Schutzschalter der Serie NZM decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen.

Beschreibung

• hersteller: Eaton
• bezeichnung: Lasttrennschalter 630A Steckeinsatz
• typ: N3-4-630-SVE
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: ja
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: ja
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 630 A
• bemessungsdauerstrom bei ac-23, 400 v: 0 A
• bemessungsdauerstrom bei ac-21, 400 v: 0 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 0 kW
• bemessungskurzzeitstromfestigkeit icw: 12 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 315 kW
• schaltleistung bei 400 v: 0 kW
• bedingter bemessungskurzschlussstrom iq: 0 kA
• polzahl: 4
• motorantrieb optional: ja
• motorantrieb integriert: nein
• spannungsauslöser optional: ja
• gerätebauart: Einbaugerät Steckeinsatztechnik
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: ja
• geeignet für zwischenbau: ja
• farbe des betätigungselements: schwarz
• ausführung des betätigungselements: Kipphebel
• verriegelbar: ja
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP20
• schutzart (nema): sonstige
• breite: 185 mm
• höhe: 215,2 mm
• tiefe: 335 mm
