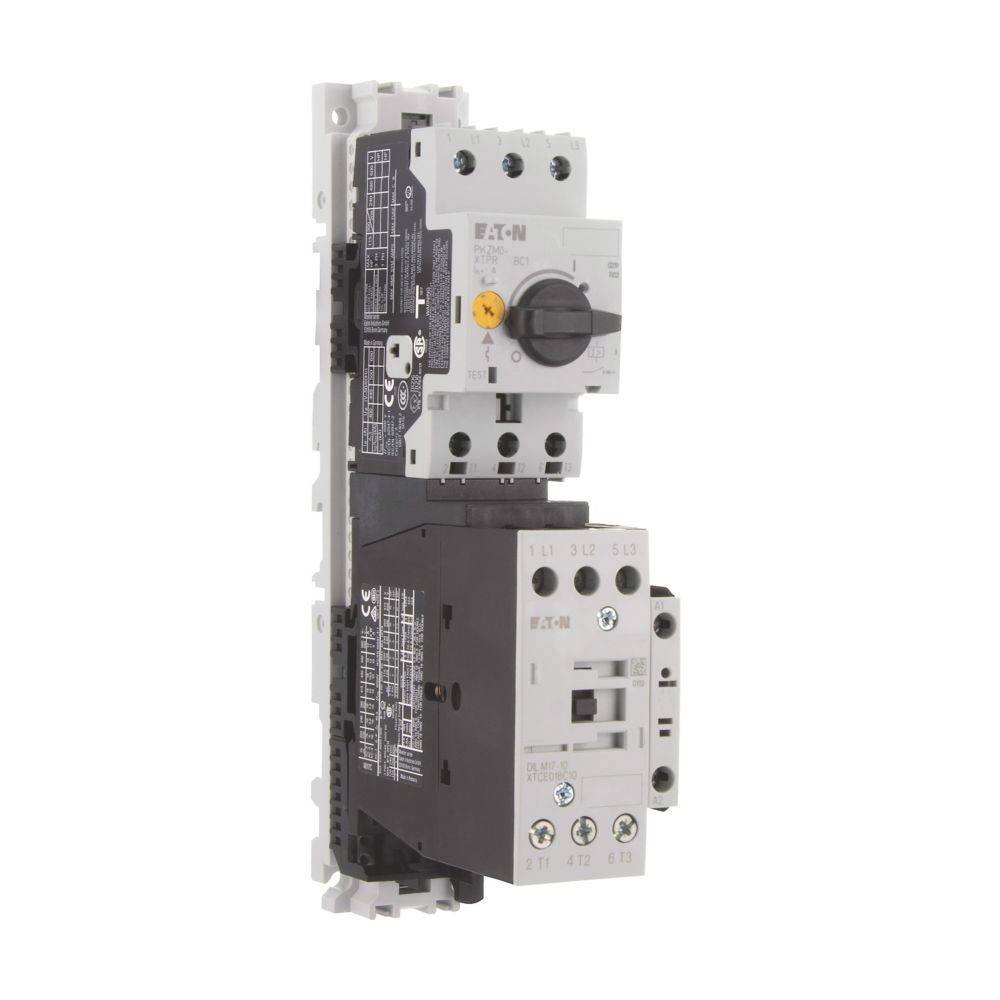

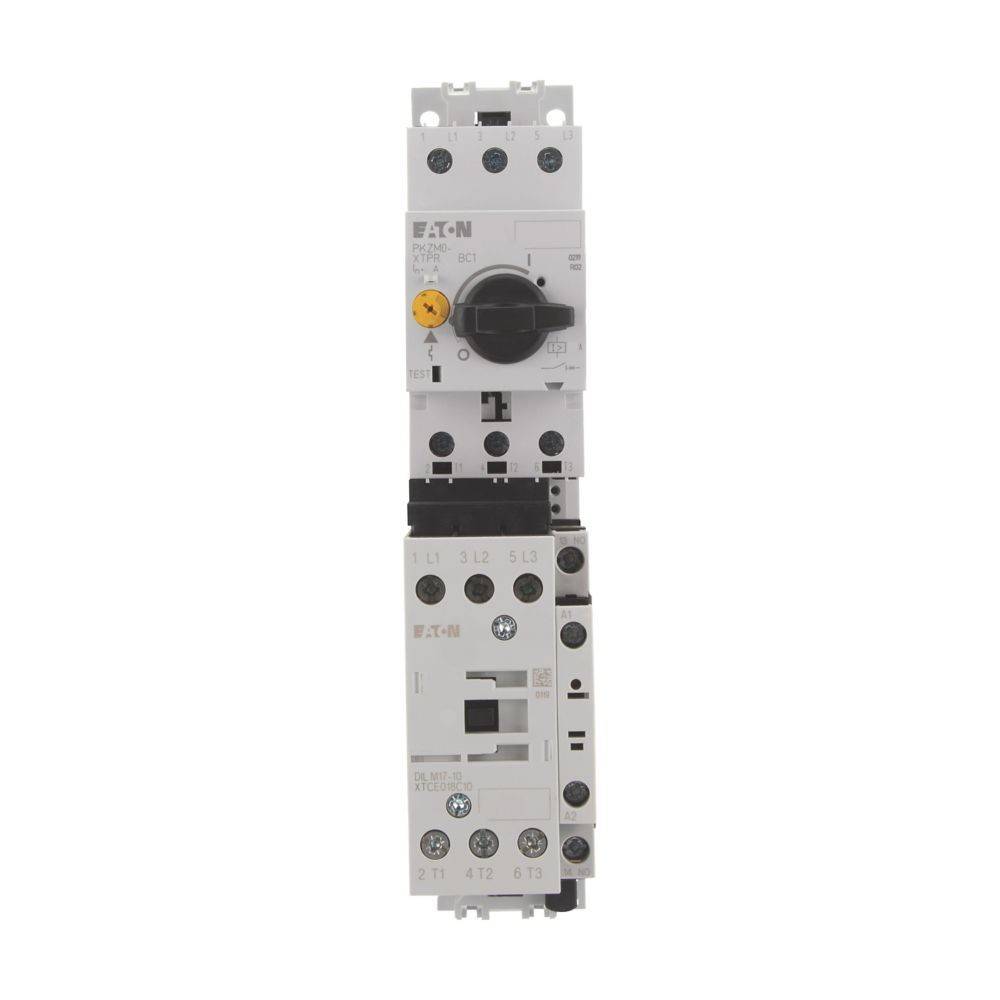

Eaton Direktstarter MSC-D-10-M#101045

Beschreibung

Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 3, 4 kW, Einstellbereich Überlastauslöser: Ir= 6,3 - 10 A, Koordinierung: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, AC, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660

Eigenschaften

• hersteller: Eaton
• bezeichnung: Direktstarter Wechselspannung
• typ: MSC-D-10-M#101045
• art des motorstarters: Direktstarter (DOL)
• mit kurzschlussauslöser: ja
• bemessungssteuerspeisespannung us bei ac 50 hz: 230 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• bemessungsbetriebsleistung bei ac-3, 230 v, 3-phasig: 2,2 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
• bemessungsleistung, 460 v, 60 hz, 3-phasig: 0 kW
• bemessungsleistung, 575 v, 60 hz, 3-phasig: 0 kW
• bemessungsbetriebsstrom ie: 8,5 A
• bemessungsbetriebsstrom bei ac-3, 400 v: 10 A
• Überlastauslöser stromeinstellung: 6,3..10 A
• bedingter bemessungskurzschlussstrom, zuordnungsart 1, 480 y/277 v: 0 A
• bedingter bemessungskurzschlussstrom, zuordnungsart 1, 600 y/347 v: 0 A
• bedingter bemessungskurzschlussstrom, zuordnungsart 2, 230 v: 50000 A
• bedingter bemessungskurzschlussstrom, zuordnungsart 2, 400 v: 50000 A
• leistungsaufnahme: 2,1 W
• anzahl der hilfskontakte als schließer: 1
• umgebungstemperatur, obergrenze ohne einschränkungen: 55 °C
• temperaturkompensierter Überlastschutz: ja
• auslöseklasse: CLASS 10 A
• anschlussart hauptstromkreis: Schraubanschluss
• ausführung elektrischer anschluss für hilfs- und steuerstromkreis: Schraubanschluss
• tragschienenmontage möglich: nein
• mit trafo: nein
• geeignet für not-aus: nein
• zuordnungsart nach iec 60947-4-3: Klasse 2
• externer reset möglich: nein
• mit sicherung: nein
• schutzart (ip): IP00
• schutzart (nema): sonstige
• unterstützt protokoll für tcp/ip: nein
• unterstützt protokoll für profibus: nein
• unterstützt protokoll für can: nein
