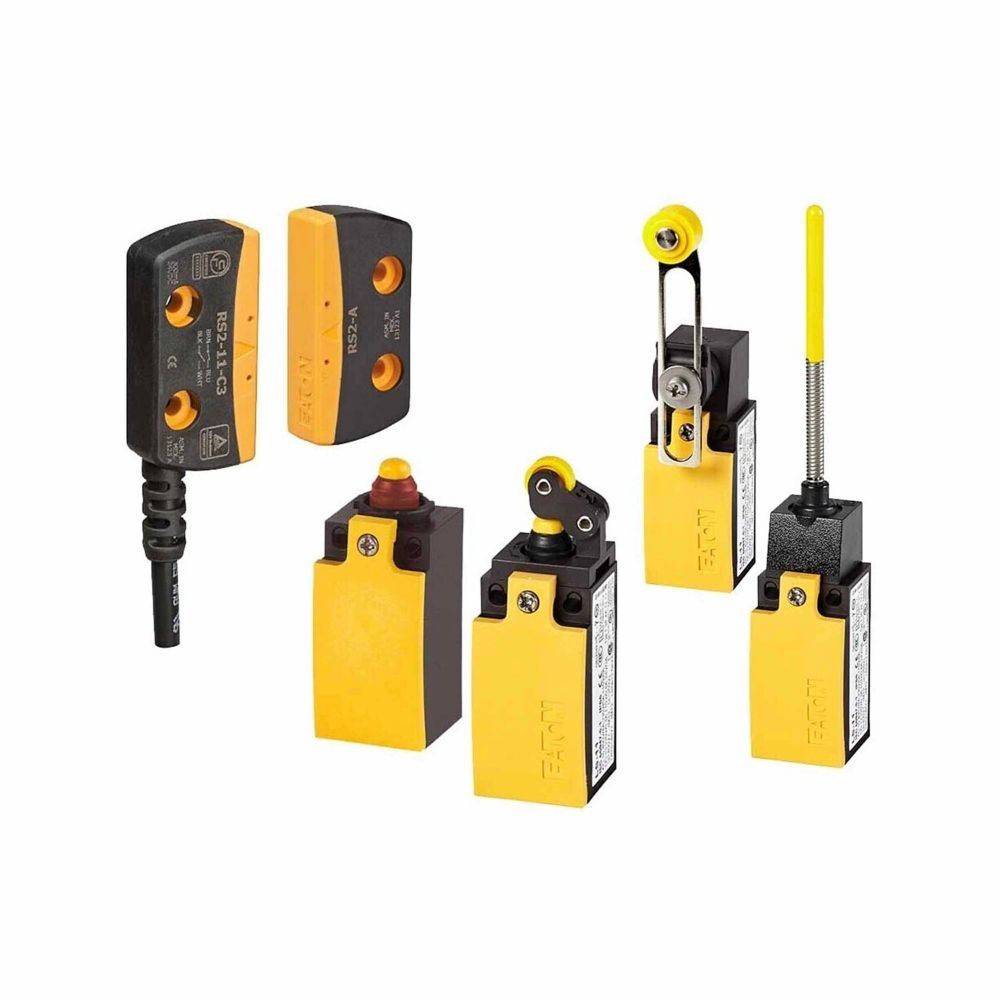

Eaton Sicherheitsschalter LS-S11-120AFT-ZBZ/X

Überblick

Positionsschalter, Grundfunktion: Positionsschalter, Sicherheitspositionsschalter, Typkenner: LS ZBZ/X, Sortiment: Grundgeräte mit Federkraftverriegelung (Ruhestromprinzip), Schutzart: IP65, Merkmale: Grundgerät, erweiterbar, Umgebungstemperatur: -25 - +40 °C, Beschreibung: Mit Verriegelungsüberwachung, mit Hilfsentriegelung, Überwachung der Türstellung: permanent, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 1 Ö, Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Bemessungssteuerspeisespannung Magnetantrieb: Us= 120 V 50/60 Hz V, Gehäuse: Kunststoff

Beschreibung

• hersteller: Eaton
• bezeichnung: Sicherheitsschalter
• typ: LS-S11-120AFT-ZBZ/X
• breite des sensors: 60 mm
• durchmesser des sensors: 0 mm
• höhe des sensors: 173 mm
• länge des sensors: 39 mm
• bemessungsbetriebsstrom ie bei ac-15, 24 v: 6 A
• bemessungsbetriebsstrom ie bei ac-15, 125 v: 6 A
• bemessungsbetriebsstrom ie bei ac-15, 230 v: 6 A
• bemessungsbetriebsstrom ie bei dc-13, 24 v: 3 A
• bemessungsbetriebsstrom ie bei dc-13, 125 v: 0,8 A
• bemessungsbetriebsstrom ie bei dc-13, 230 v: 0,3 A
• schaltfunktion: Schleichschaltglied
• schaltfunktion verrastend: nein
• ausgang elektronisch: nein
• zwangsöffnung: ja
• anzahl der sicherheitsgerichteten hilfskontakte: 1
• anzahl der kontakte als Öffner: 1
• anzahl der kontakte als schließer: 1
• ausführung der schnittstelle: ohne
• ausführung der schnittstelle für sicherheitsgerichtete kommunikation: ohne
• gehäusebauform: Quader
• werkstoff des gehäuses: Kunststoff
• beschichtung gehäuse: sonstige
• ausführung des betätigungselements: ohne
• ausrichtung des betätigungselements: sonstige
• ausführung des elektrischen anschlusses: Kabeleinführung (metrisch)
• mit statusanzeige: nein
• geeignet für sicherheitsfunktionen: ja
• explosionsschutz-kategorie für gas: ohne
• explosionsschutz-kategorie für staub: ohne
• umgebungstemperatur während des betriebs: -25..70 °C
• schutzart (ip): IP65
• schutzart (nema): sonstige
