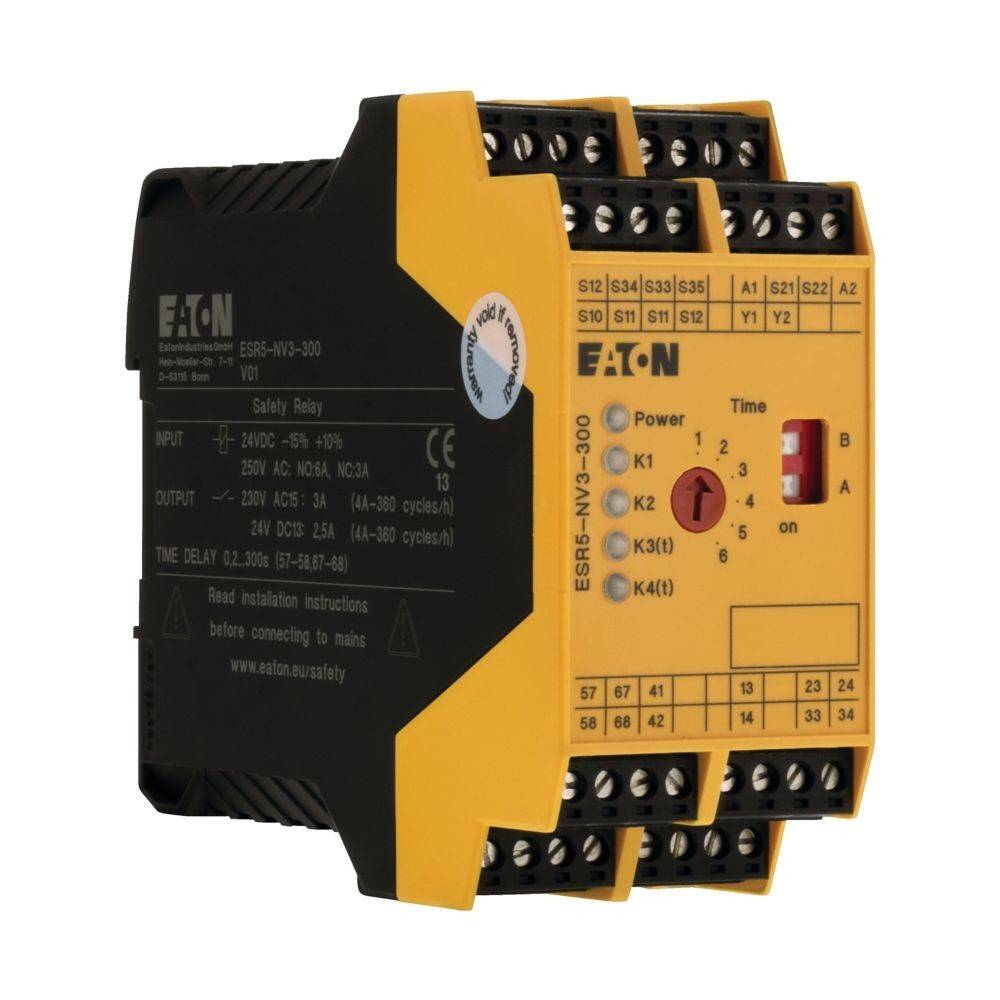

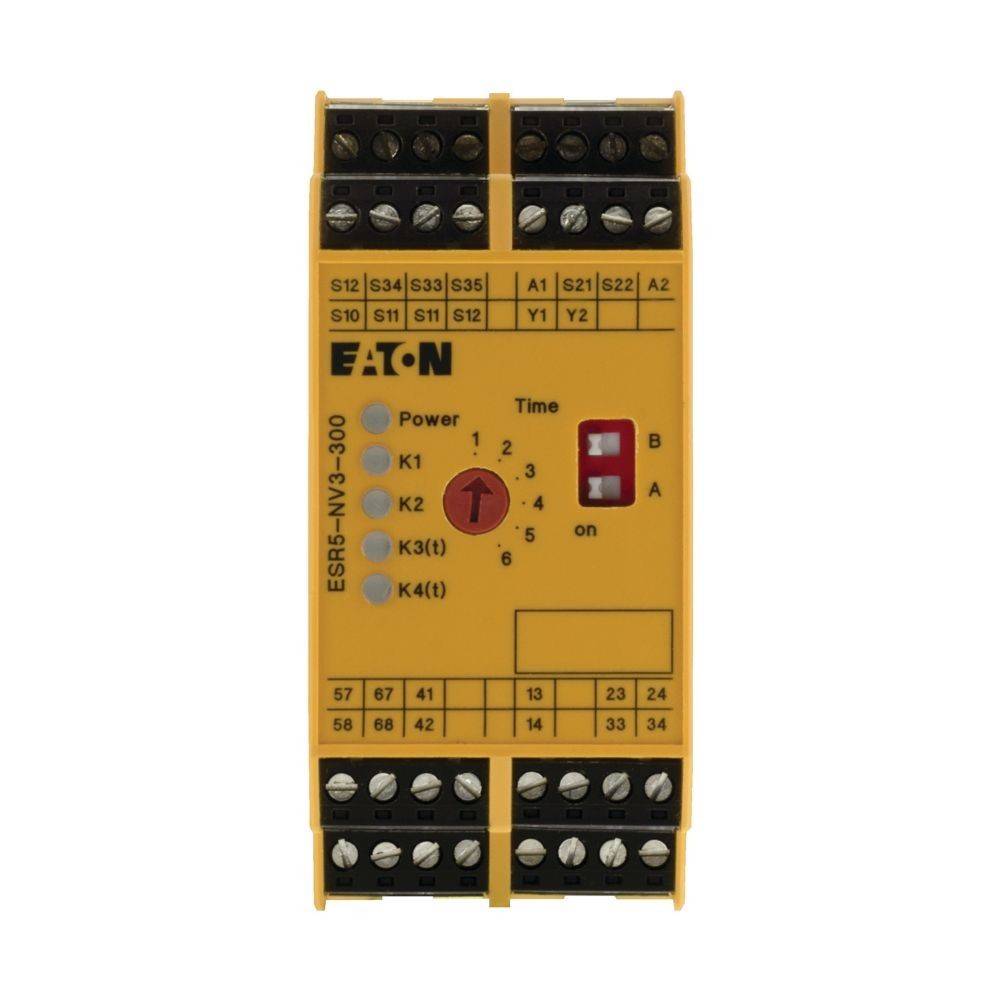

Eaton Sicherheitsrelais Not-Halt ESR5-NV3-300

Überblick

Sicherheitsrelais mit einstellbarer 0-300 Sek. Ausschaltverzögerung zur Umsetzung grundlegender Not-Stopp-/Schutztür-/Lichtgitter-Funktionen, ein- oder zweikanaliger Betrieb, Versorgungsspannung 24VDC, 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 1), 1 Meldestrompfad, Sammelschienenabdeckung nach EN 50274 mit vertikaler Betätigung von vorne finger- und handrückensicher, geeignet für PL e, Kat. 4 nach EN ISO 13849-1 / SILCL 3 nach IEC 62061 / SIL 3 nur für hohe Anforderungen, Schutzart IP20, Mindestschutzart Einbauort: IP54, TÜV getestet

Beschreibung

• hersteller: Eaton
• bezeichnung: Sicherheitsrelais Not-Halt 24V DC rückfallverz.
• typ: ESR5-NV3-300
• ausführung: Grundgerät
• tragschienenmontage möglich: ja
• mit abnehmbaren klemmen: ja
• ausführung des elektrischen anschlusses: Schraubanschluss
• spannungsart der versorgungsspannung: DC
• versorgungsspannung bei ac 50 hz: 0 V
• versorgungsspannung bei ac 60 hz: 0 V
• versorgungsspannung bei dc: 24 V
• geeignet zur Überwachung von positionsschaltern: ja
• geeignet zur Überwachung von not-aus-kreisen: ja
• geeignet zur Überwachung von ventilen: nein
• geeignet zur Überwachung von optoelektronischen schutzeinrichtungen: nein
• geeignet zur Überwachung von taktilen sensoren: nein
• geeignet zur Überwachung von magnetschaltern: nein
• geeignet zur Überwachung von näherungsschaltern: nein
• auswertung der eingänge: ein- und zweikanalig
• leistungsaufnahme: 5,43 W
• mit starteingang: ja
• mit mutingfunktion: nein
• mit rückführkreis: ja
• rückfallverzögerung: 0,2..300 s
• steuerspannungsart 1: DC
• steuerspannung 1: 24 V
• steuerspannungsart 2: AC
• steuerspannung 2: 24 V
• anzahl der ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 3
• anzahl der ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 2
• anzahl der ausgänge, meldefunktion, unverzögert, kontaktbehaftet: 1
• spannungsart der betriebsspannung: DC
• betriebsspannung bei ac 50 hz: 0 V
• betriebsspannung bei ac 60 hz: 0 V
• betriebsspannung bei dc: 24 V
• bemessungsschaltstrom: 4 A
• sicherheitstyp nach iec 61496-1: ohne
• stoppkategorie nach iec 60204: 0 + 1
• performance level nach en iso 13849-1: Level e
• sil nach iec 61508: 3
• mit zulassung für bg bia: nein
