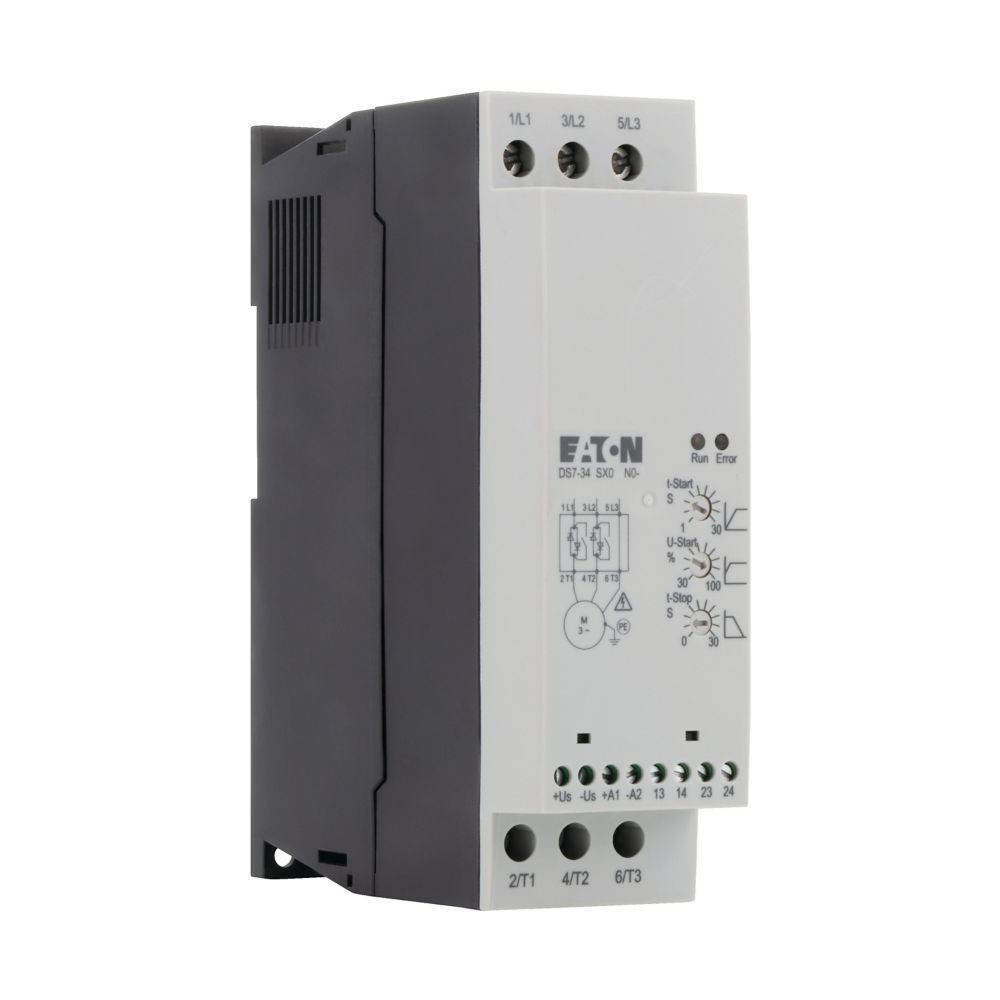

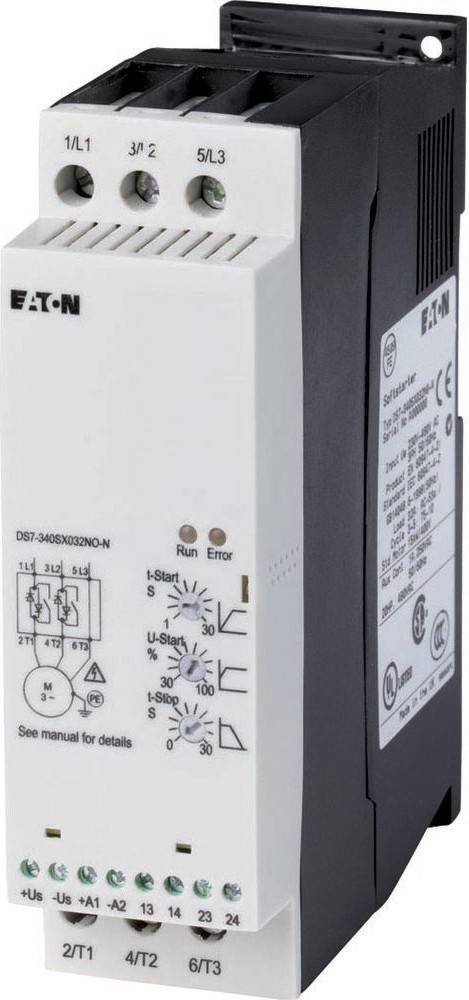

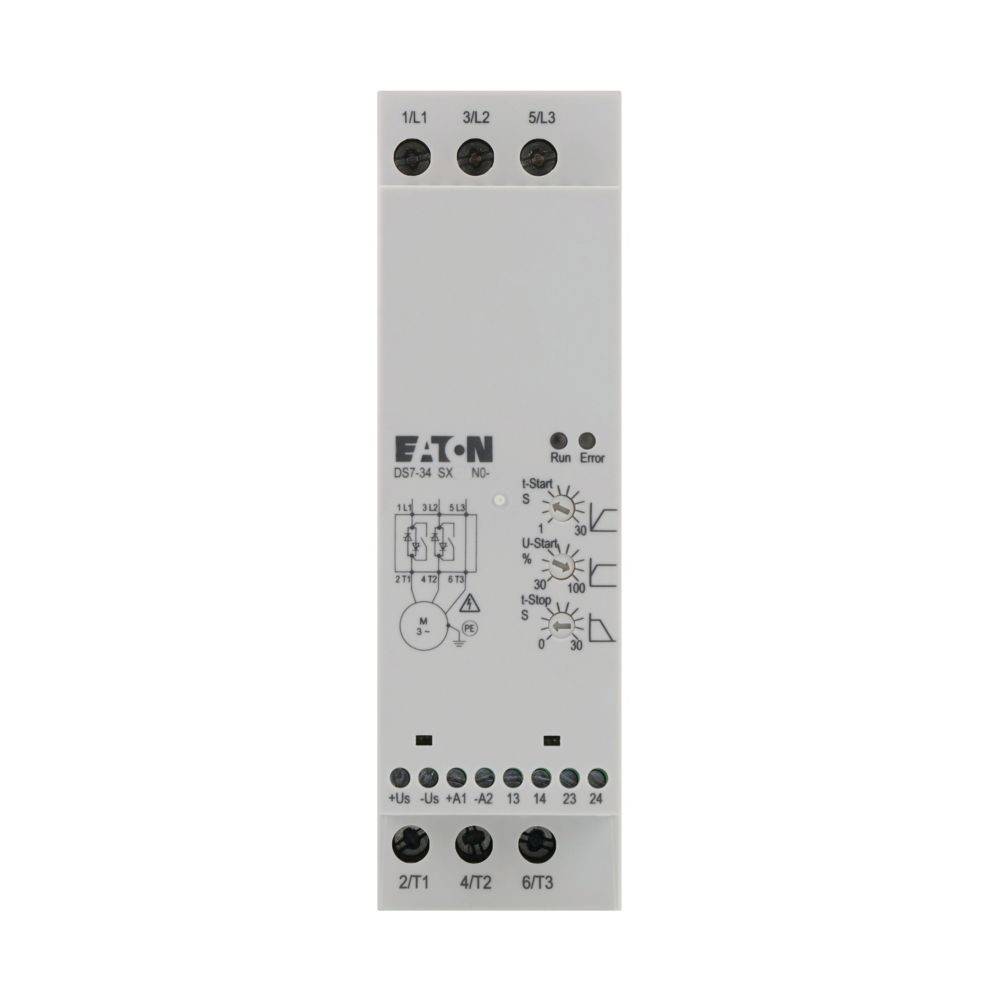

Eaton Softstarter 24A 24V AC/DC DS7-340SX024N0-L

Überblick

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für dreiphasige Lasten, Netzanschlussspannung (50/60 Hz): ULN= 200 - 480 V AC, Versorgungsspannung: Us= 24 V AC/DC, Steuerspannung: UC= 24 V AC, 24 V DC, Zugeordnete Bemessungsbetriebsleistung (Standardverbindung, Inline) bei 400 V, 50 Hz: P= 11 kW, bei 460 V, 60 Hz: P= 15 HP, Bemessungsbetriebsstrom AC-53: Ie= 24 A, Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, Anbindung an SmartWire-DT: nein, Baugröße: FS2, Normen und Bestimmungen: IEC/EN 60947-4-2, UL 508, CSA22.2-14

Beschreibung

• hersteller: Eaton
• bezeichnung: Softstarter 24A 24V AC/DC 200-480V AC
• typ: DS7-340SX024N0-L
• bemessungsbetriebsstrom ie bei 40 °c tu: 24 A
• bemessungsbetriebsspannung ue: 230..480 V
• bemessungsleistung drehstrommotor, standardschaltung, bei 230 v: 5,5 kW
• bemessungsleistung drehstrommotor, standardschaltung, bei 400 v: 11 kW
• bemessungsleistung drehstrommotor, wurzel-3-schaltung, bei 230 v: 0 kW
• bemessungsleistung drehstrommotor, wurzel-3-schaltung, bei 400 v: 0 kW
• funktion: eine Drehrichtung
• interne Überbrückung: ja
• mit display: nein
• drehmoment-regelung: nein
• bemessungsumgebungstemperatur ohne derating: 40 °C
• bemessungssteuerspeisespannung us bei ac 50 hz: 24 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 24 V
• bemessungssteuerspeisespannung us bei dc: 24 V
• spannungsart zur betätigung: AC/DC
• integrierter Überlastschutz des motors: nein
• auslöseklasse: sonstige
• schutzart (ip): IP20
• schutzart (nema): 1
