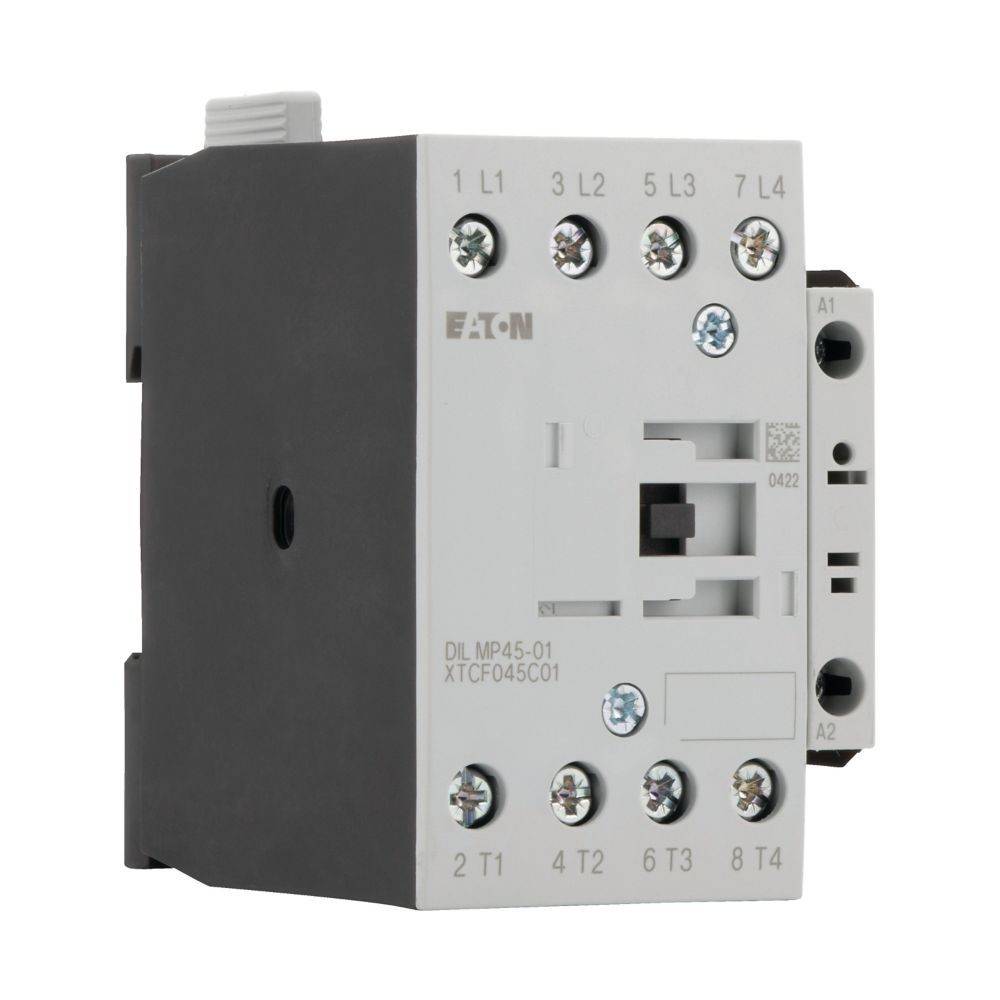

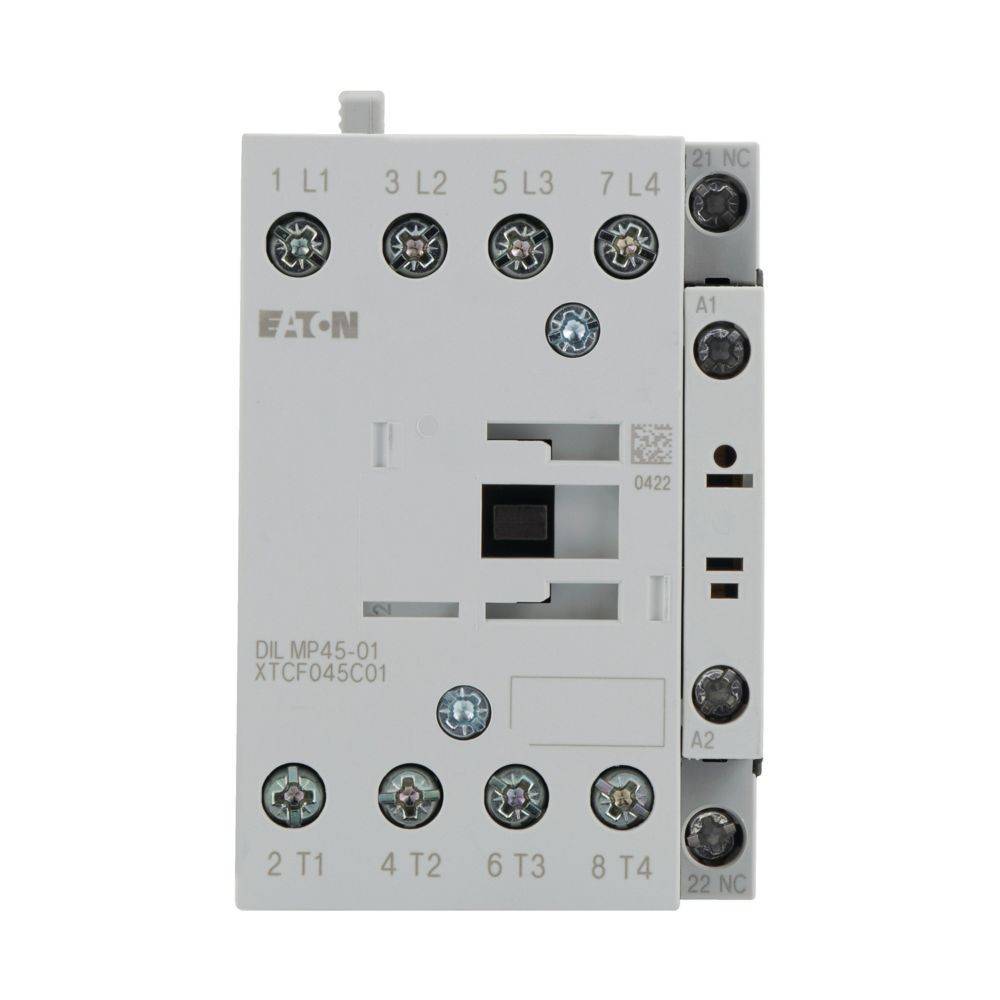

Eaton Leistungsschütz 4polig DILMP45-01#118915

Überblick

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 25 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith= 36 A, konventioneller thermischer Strom, 1-polig offen: Ith= 117 A, gekapselt: Ith= 105 A, 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P = 14 kW

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz 4polig 45A 1S 220/240V
• typ: DILMP45-01#118915
• bemessungssteuerspeisespannung us bei ac 50 hz: 110 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 120 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 4
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 45 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 25 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 11 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 15 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 7 kW
• bemessungsbetriebsleistung nema: 11 kW
• anzahl der hilfskontakte als Öffner: 1
• geeignet für reiheneinbau: nein
• breite: 58 mm
• höhe: 85 mm
• tiefe: 97 mm
