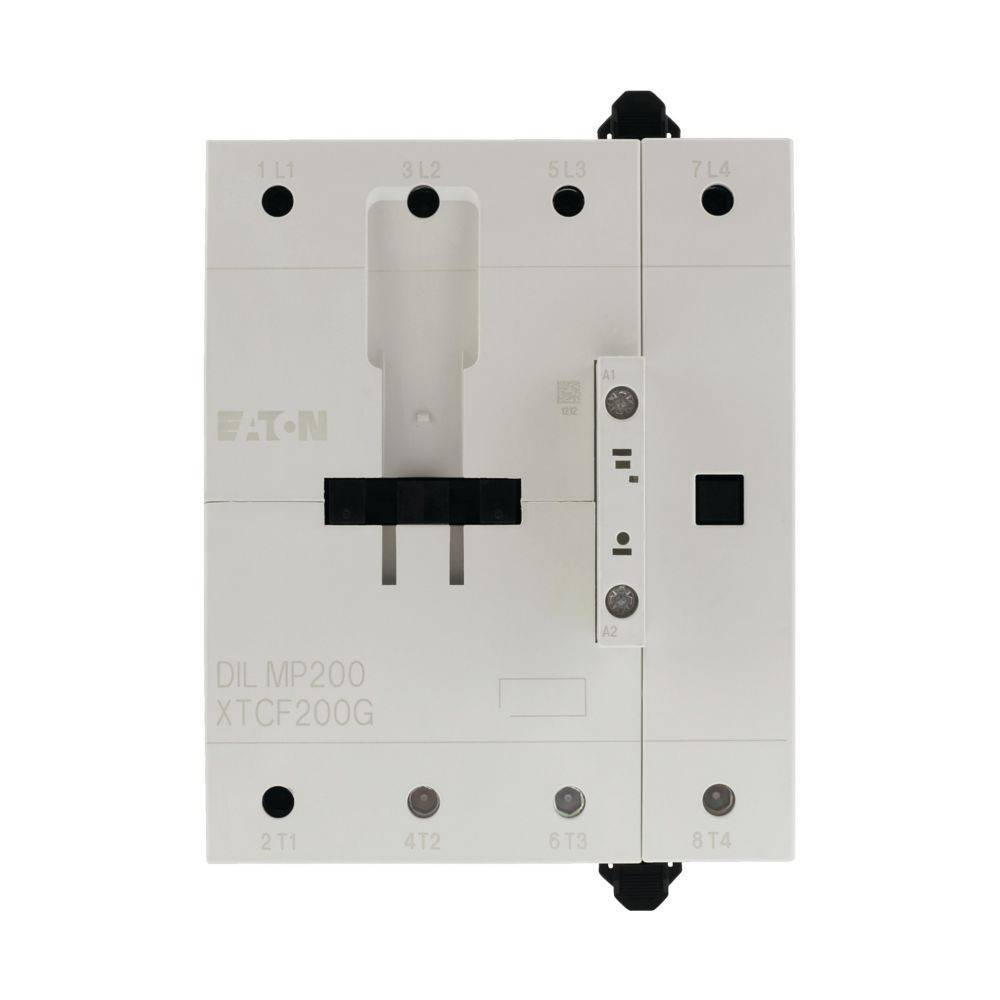

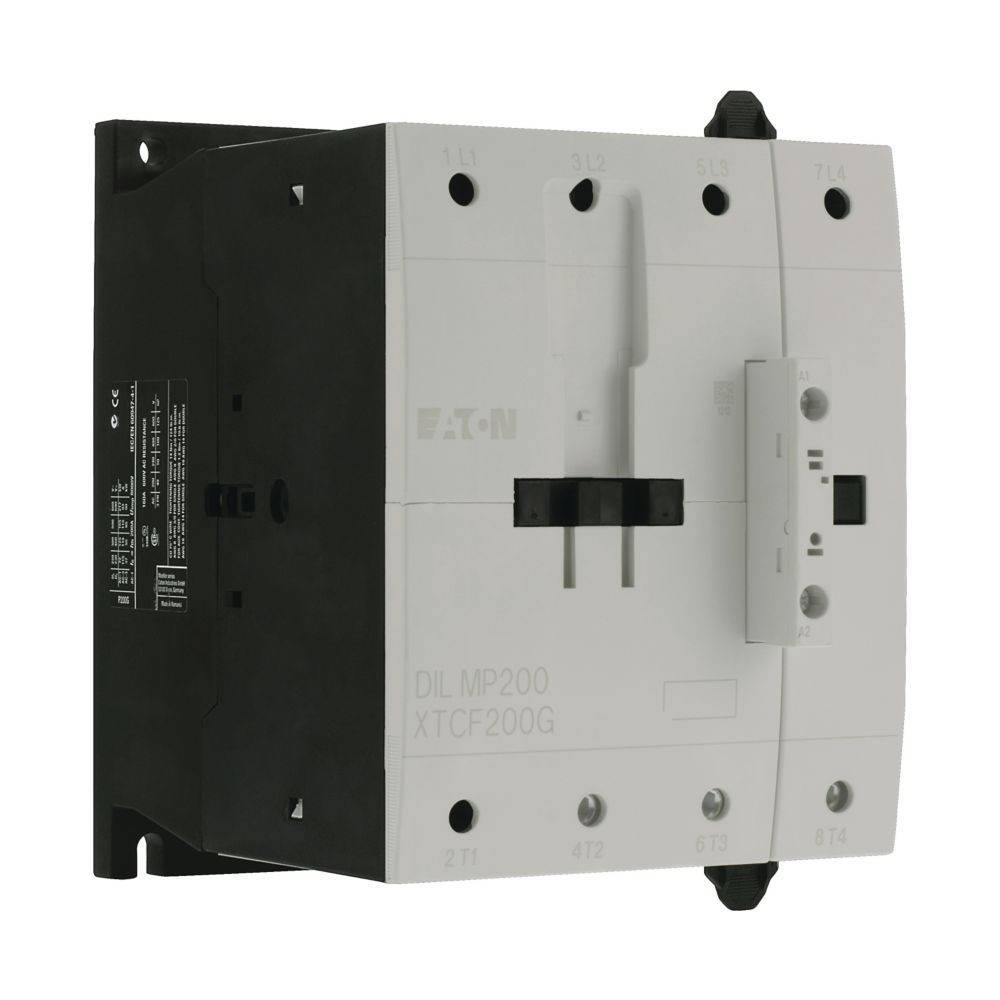

Eaton Leistungsschütz 4polig DILMP200(RAC24)
Produktbeschreibung
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 115 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 200 A, gekapselt: Ith= 160 A, konventioneller thermischer Strom, 1-polig offen: Ith= 516 A, gekapselt: Ith= 464 A, 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P = 90 kW
Eigenschaften
- hersteller: Eaton
- bezeichnung: Leistungsschütz 4polig 32A 1Ö 110/120V
- typ: DILMP200(RAC24)
- bemessungssteuerspeisespannung us bei ac 50 hz: 24 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 24 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- anzahl der schließer als hauptkontakte: 4
- anschlussart hauptstromkreis: Schraubanschluss
- betriebsspannung bei ac 50 hz: 230..690 V
- betriebsspannung bei ac 60 hz: 230..690 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 200 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 115 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 55 kW
- bemessungsbetriebsstrom ie bei ac-4, 400 v: 136 A
- bemessungsbetriebsleistung bei ac-4, 400 v: 75 kW
- bemessungsbetriebsleistung nema: 93 kW
- geeignet für reiheneinbau: nein
- breite: 122 mm
- höhe: 170 mm
- tiefe: 160 mm
