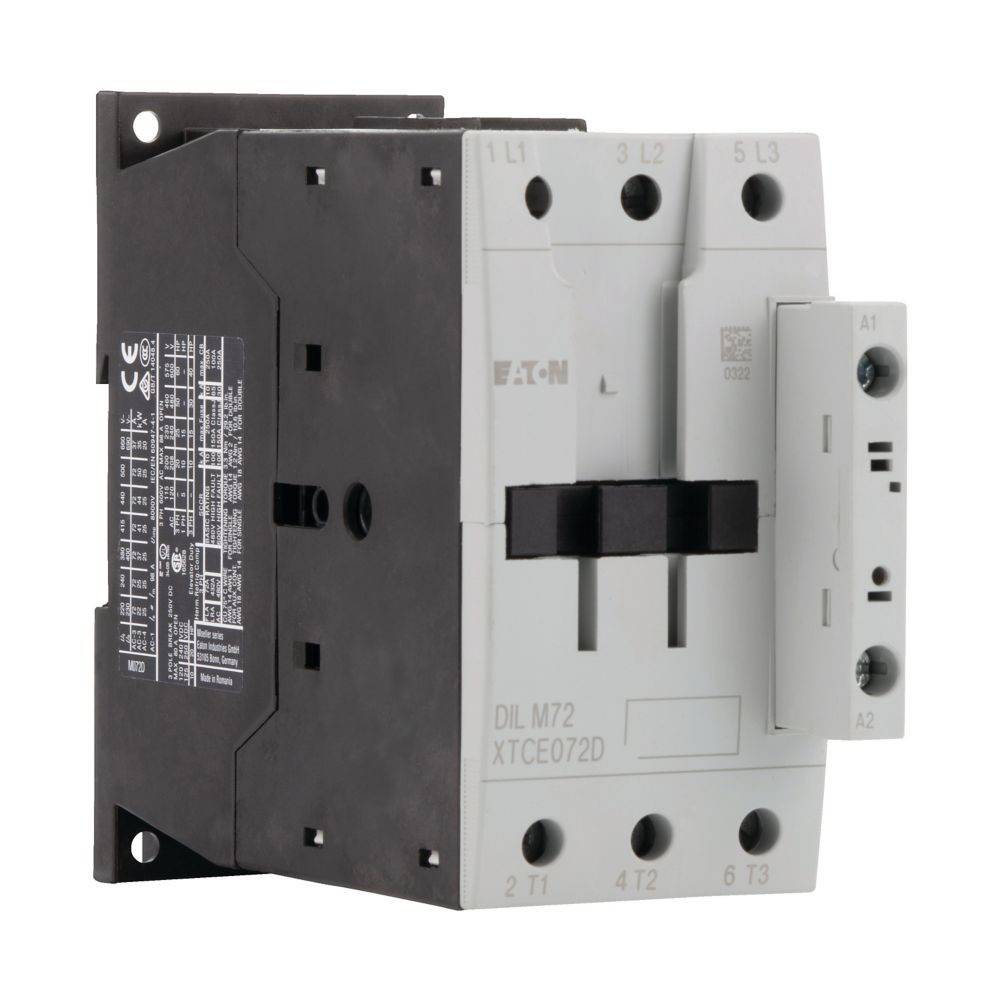

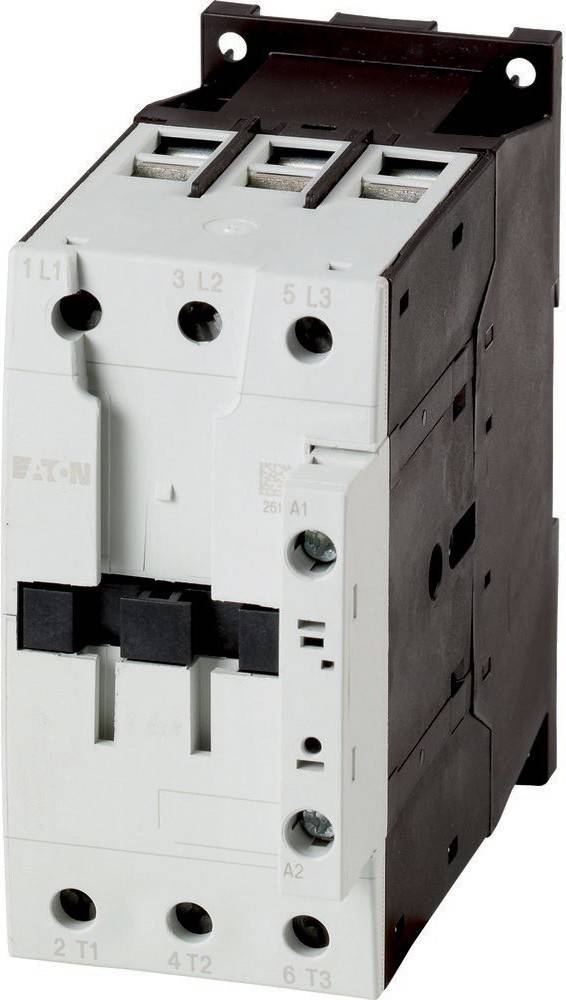

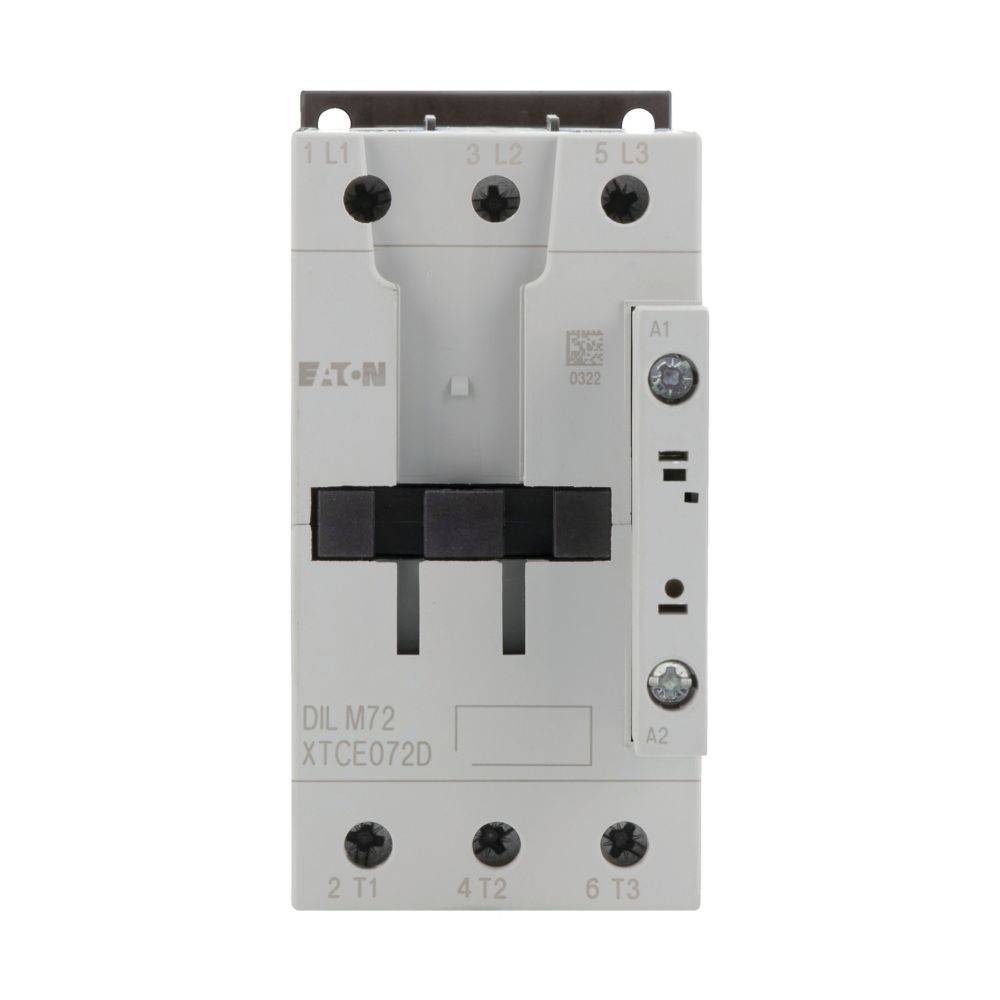

Eaton Leistungsschütz 3polig DILM72(RDC240)

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 98 A, gekapselt: Ith = 72 A

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschütz 3polig 380/400V 37kW
• typ: DILM72(RDC240)
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 200..240 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 230..690 V
• betriebsspannung bei ac 60 hz: 230..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 98 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 72 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 37 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 25 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 12 kW
• bemessungsbetriebsleistung nema: 37 kW
• geeignet für reiheneinbau: nein
• breite: 55 mm
• höhe: 115 mm
• tiefe: 132,1 mm
