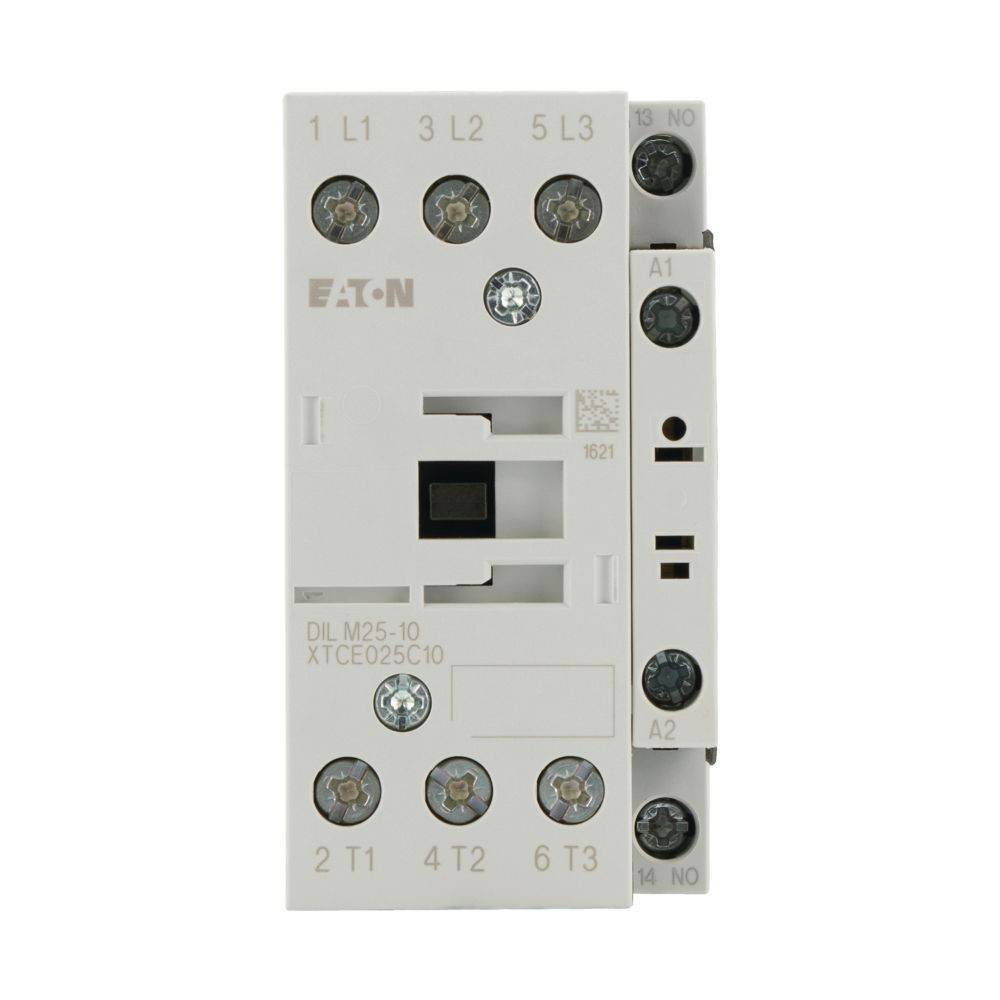

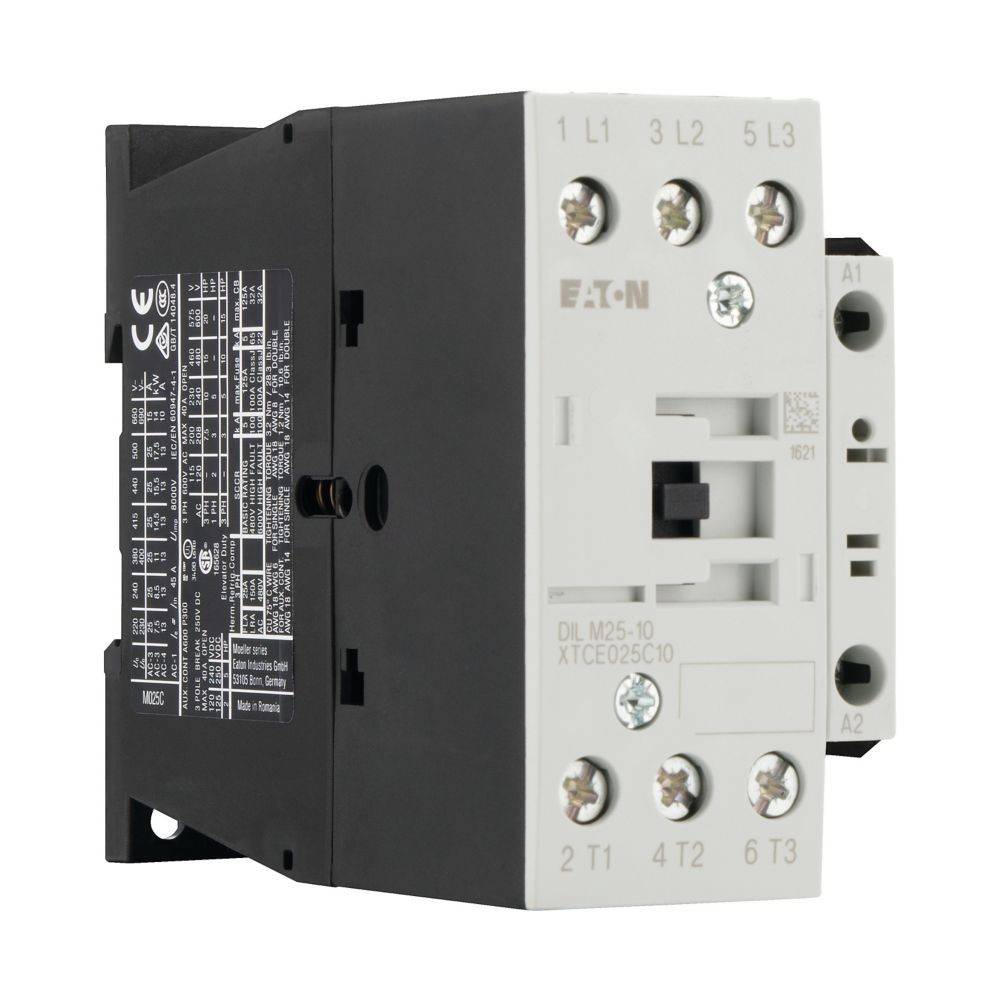

Eaton Leistungsschütz 3polig DILM25-10(#182343
Produktbeschreibung
Beschreibung
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Eigenschaften
- hersteller: Eaton
- bezeichnung: Leistungsschütz 3polig 380/400V 11kW
- typ: DILM25-10(#182343
- bemessungssteuerspeisespannung us bei ac 50 hz: 42 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 48 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- anzahl der schließer als hauptkontakte: 3
- anschlussart hauptstromkreis: Schraubanschluss
- betriebsspannung bei ac 50 hz: 24..690 V
- betriebsspannung bei ac 60 hz: 24..690 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 45 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 25 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 11 kW
- bemessungsbetriebsstrom ie bei ac-4, 400 v: 13 A
- bemessungsbetriebsleistung bei ac-4, 400 v: 6 kW
- bemessungsbetriebsleistung nema: 11 kW
- anzahl der hilfskontakte als schließer: 1
- geeignet für reiheneinbau: nein
- breite: 45 mm
- höhe: 85 mm
- tiefe: 97 mm
