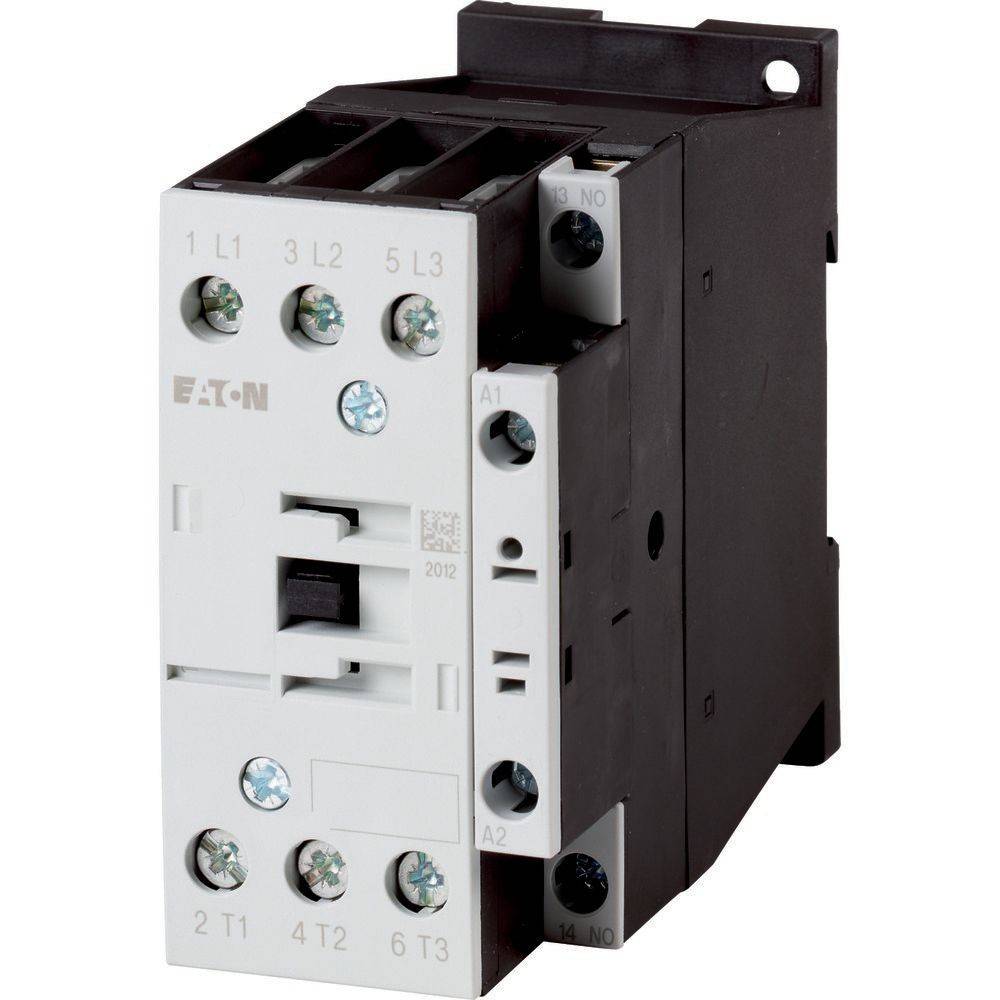

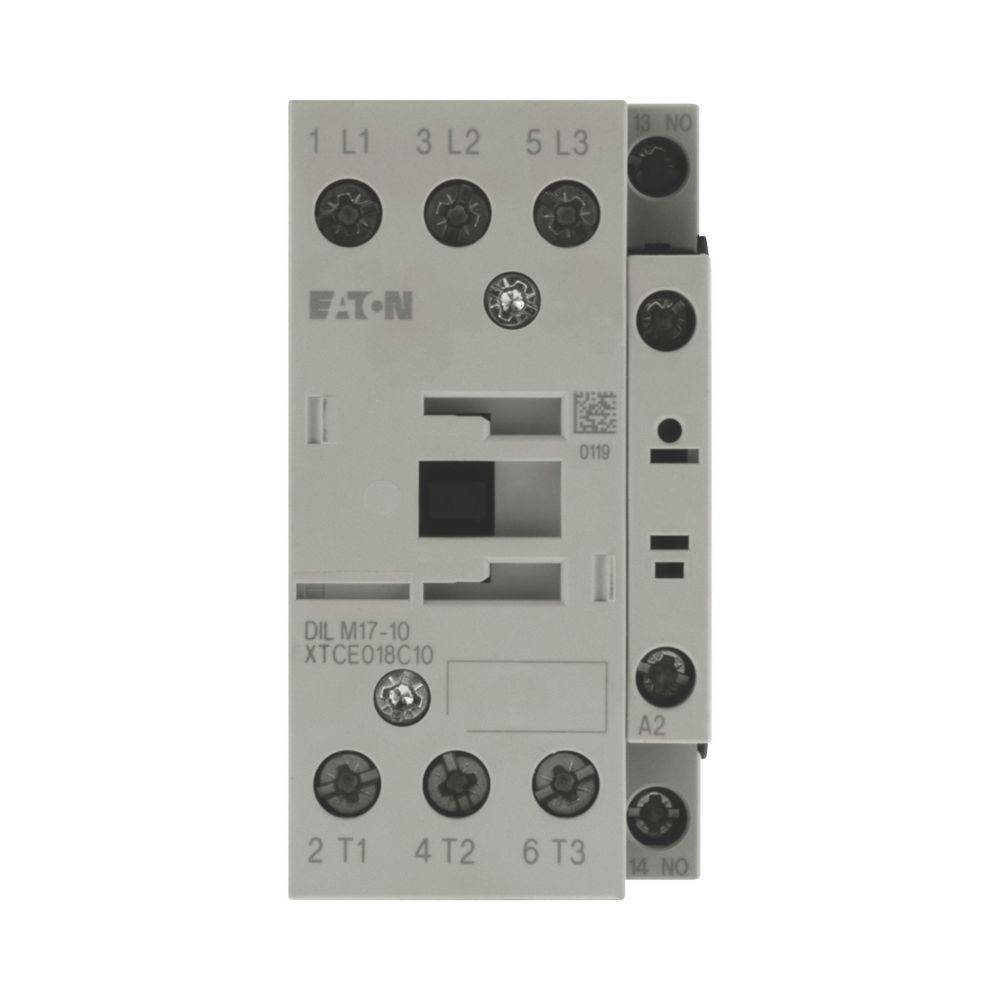

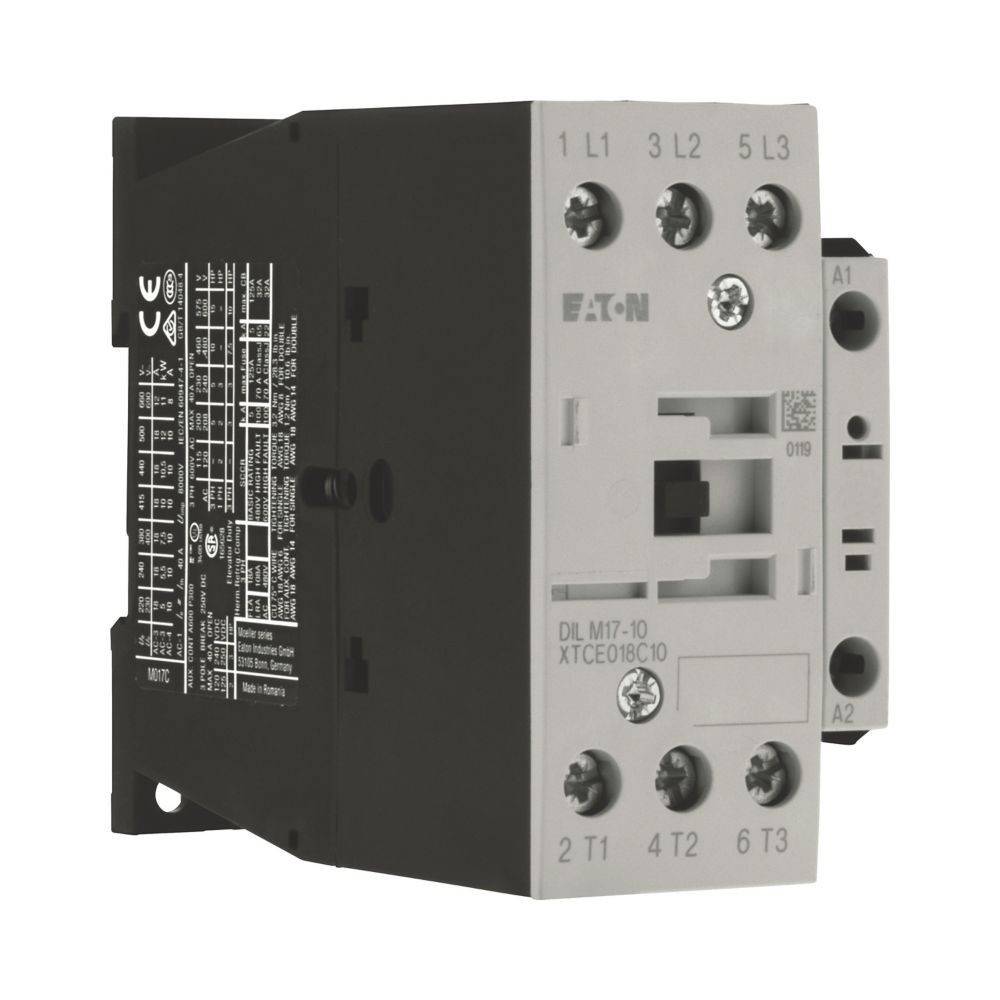

Eaton Leistungsschütz 3polig DILM17-10(#106489

Überblick

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 66

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz 3polig 380/400V 7.5kW
• typ: DILM17-10(#106489
• bemessungssteuerspeisespannung us bei ac 50 hz: 42 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 48 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 40 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 18 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 7,5 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 10 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 4,5 kW
• bemessungsbetriebsleistung nema: 7,4 kW
• anzahl der hilfskontakte als schließer: 1
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 85 mm
• tiefe: 97 mm
