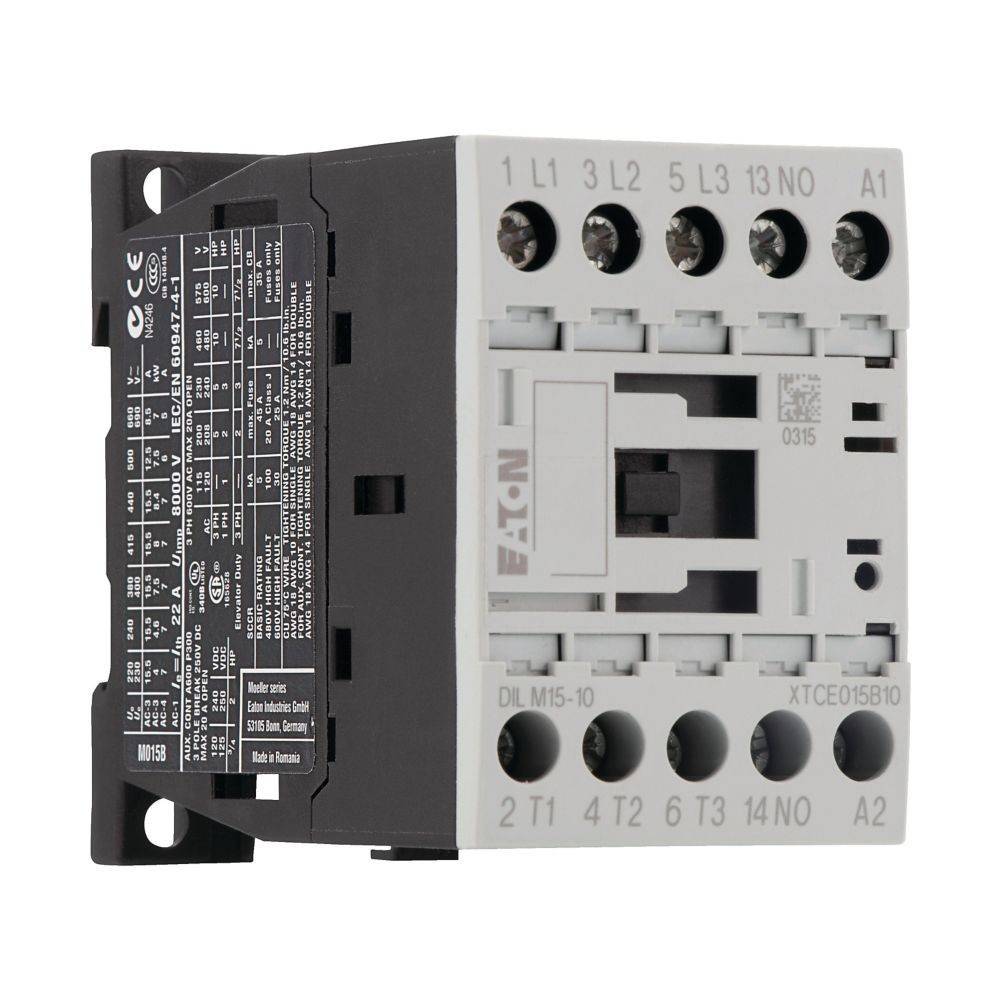

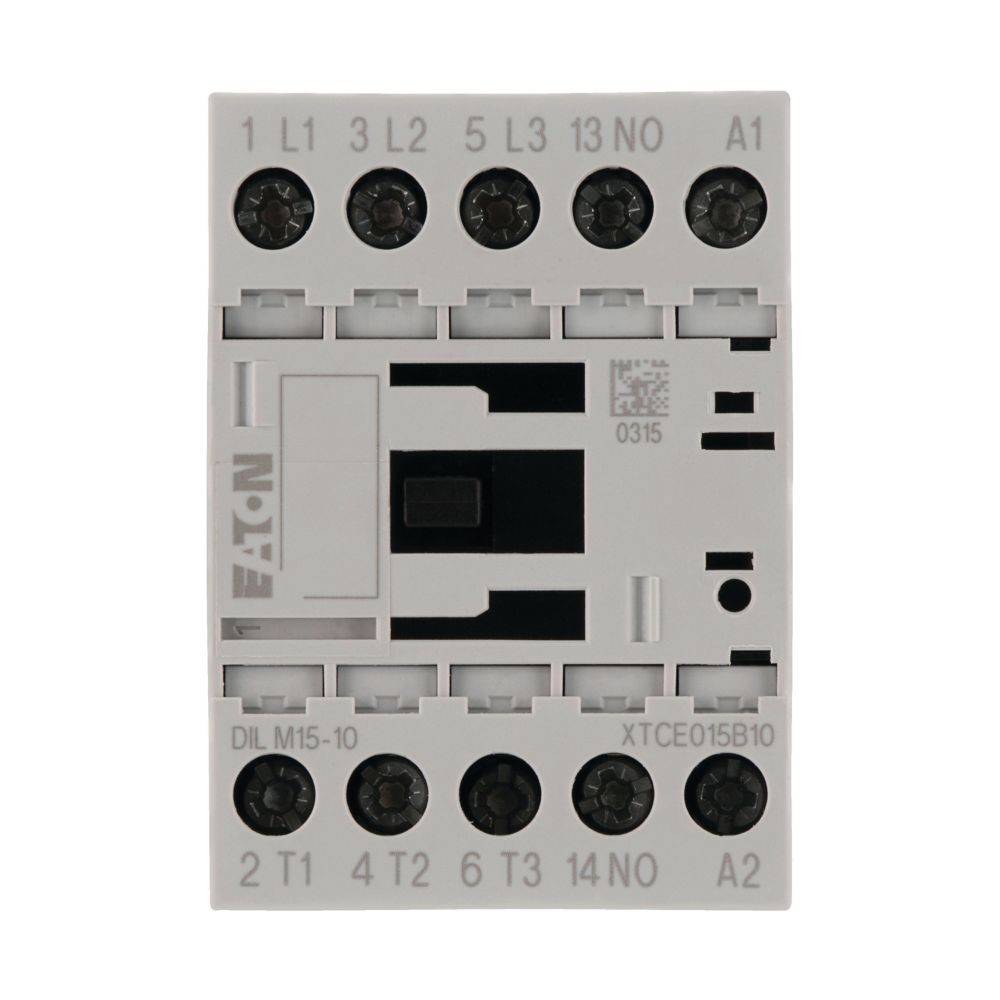

Eaton Leistungsschütz 3polig DILM15-10(12VDC)

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschütz 3polig 380/400V 7.5kW
• typ: DILM15-10(12VDC)
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 12 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 15,5 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 7,5 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 7 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 3 kW
• bemessungsbetriebsleistung nema: 7,4 kW
• anzahl der hilfskontakte als schließer: 1
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 68 mm
• tiefe: 75 mm
