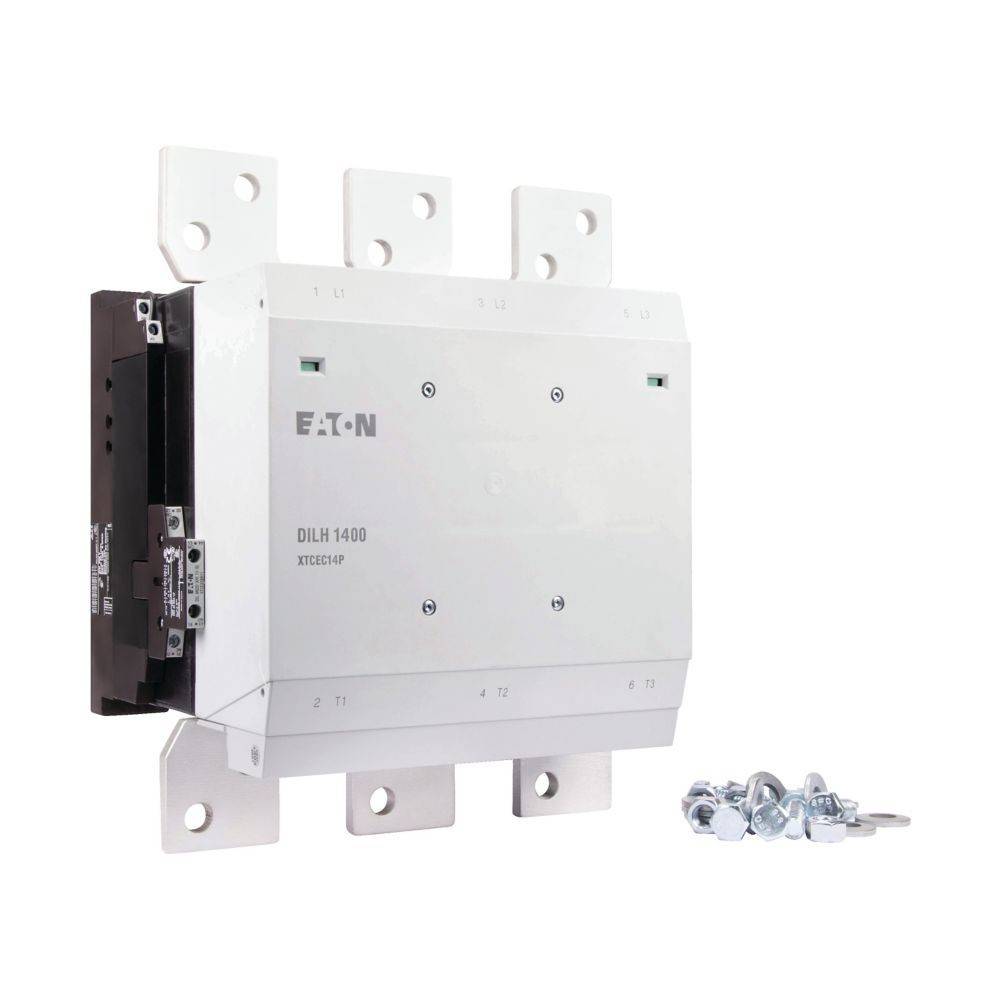

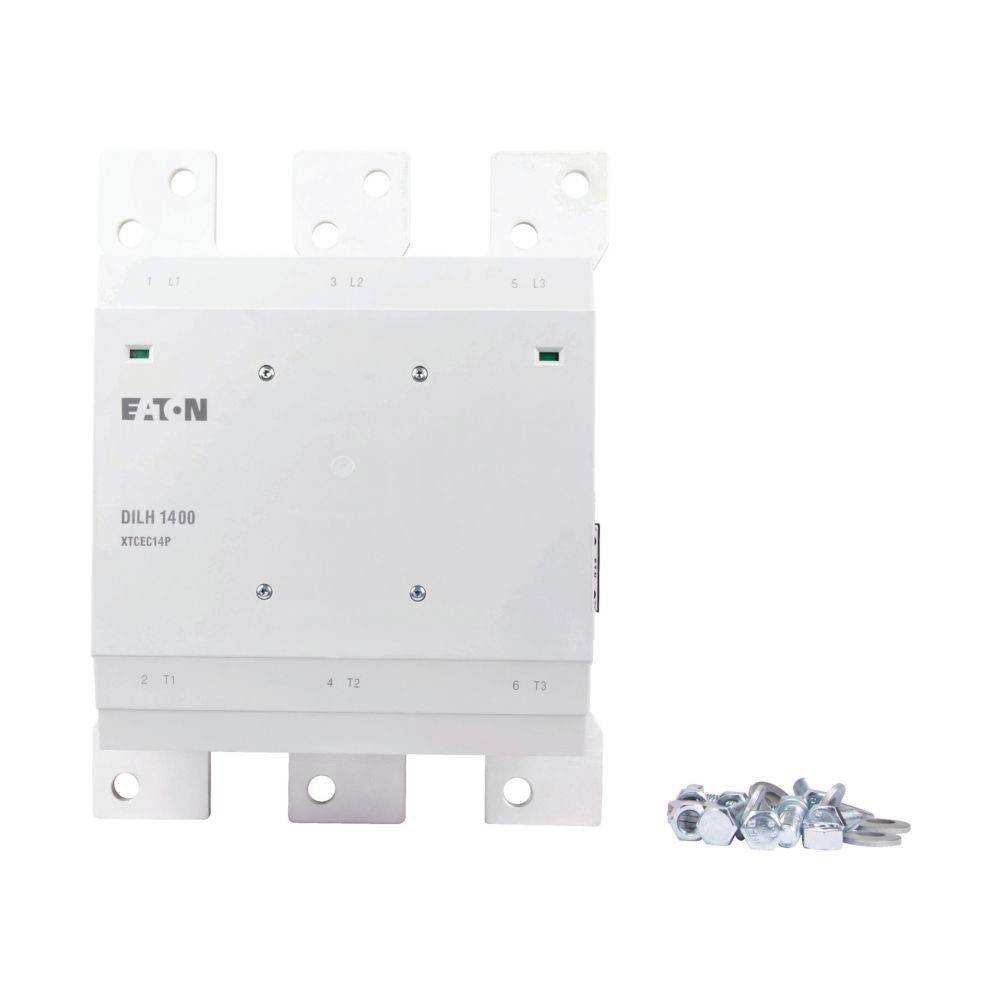

Eaton Leistungsschütz DILH1400/22(RA110)

Überblick

Leistungsschütz, Anwendung: Netzschütze für ohmsche Lasten von 1000 A, AC -1 Leistungsschütze größer 1000 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 1714 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith= 3500 A, verwendbar für: DILM820-XHI , Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik, 660 V, 690 V oder 1000 V: nicht direkt umschaltend, Stromart AC/DC: Wechsel- und Gleichstrombetätigung

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz 48-110V 40-60Hz
• typ: DILH1400/22(RA110)
• bemessungssteuerspeisespannung us bei ac 50 hz: 110 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 110 V
• bemessungssteuerspeisespannung us bei dc: 110 V
• spannungsart zur betätigung: AC/DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schienenanschluss
• betriebsspannung bei ac 50 hz: 48..110 V
• betriebsspannung bei ac 60 hz: 48..110 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 1714 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 0 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 0 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 0 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 0 kW
• bemessungsbetriebsleistung nema: 0 kW
• anzahl der hilfskontakte als schließer: 2
• anzahl der hilfskontakte als Öffner: 2
• geeignet für reiheneinbau: nein
• breite: 260 mm
• höhe: 342 mm
• tiefe: 232 mm
