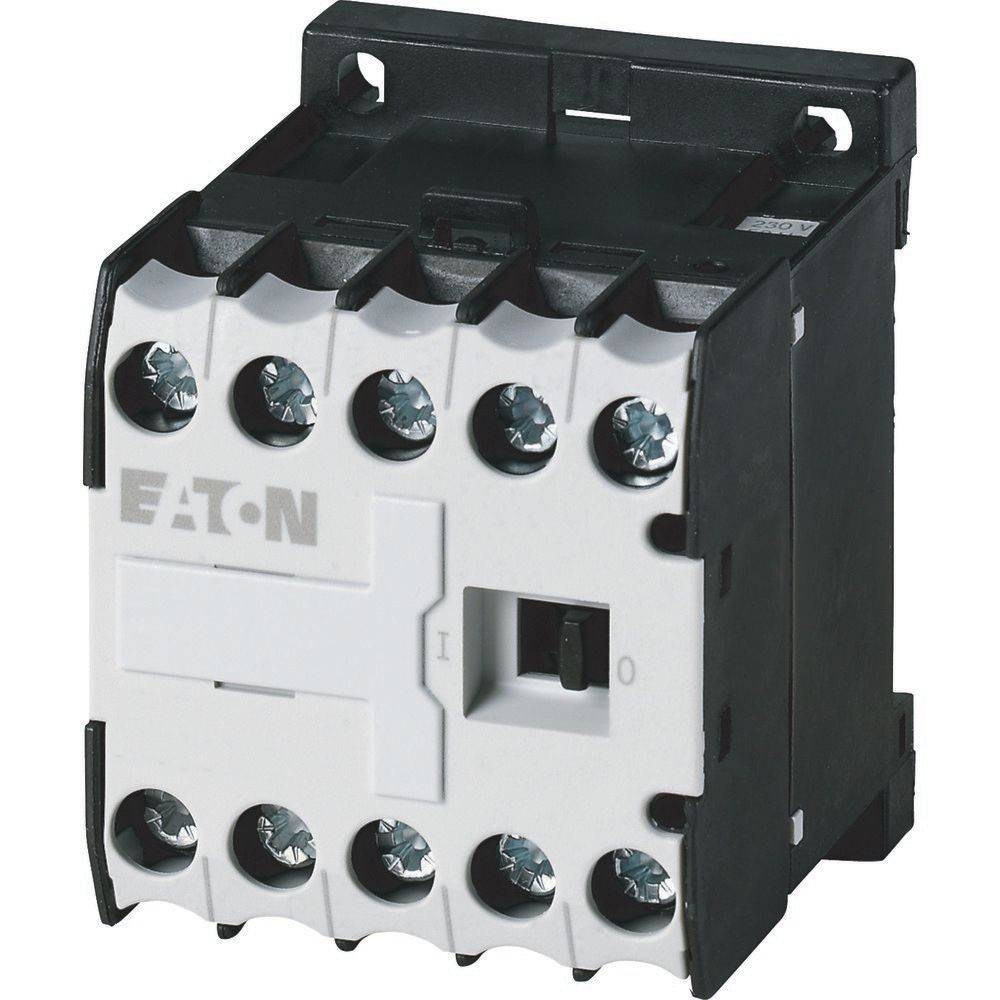

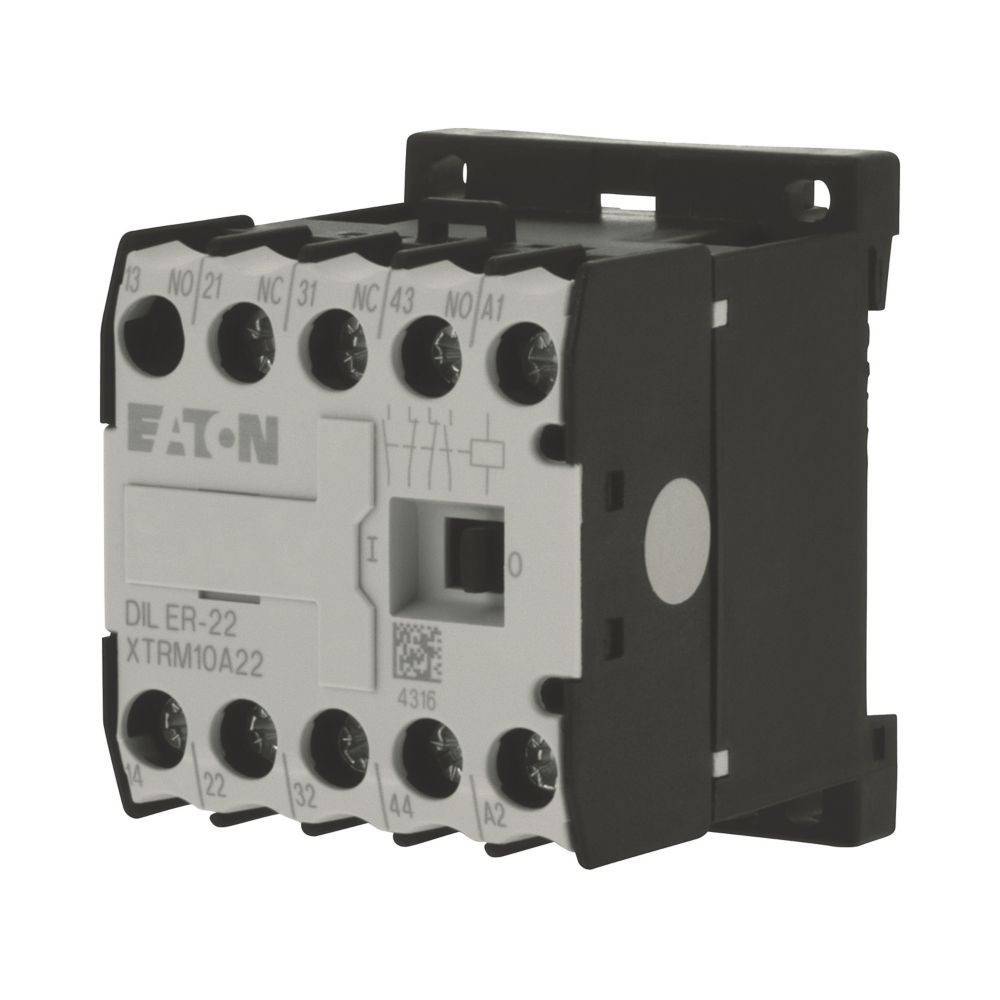

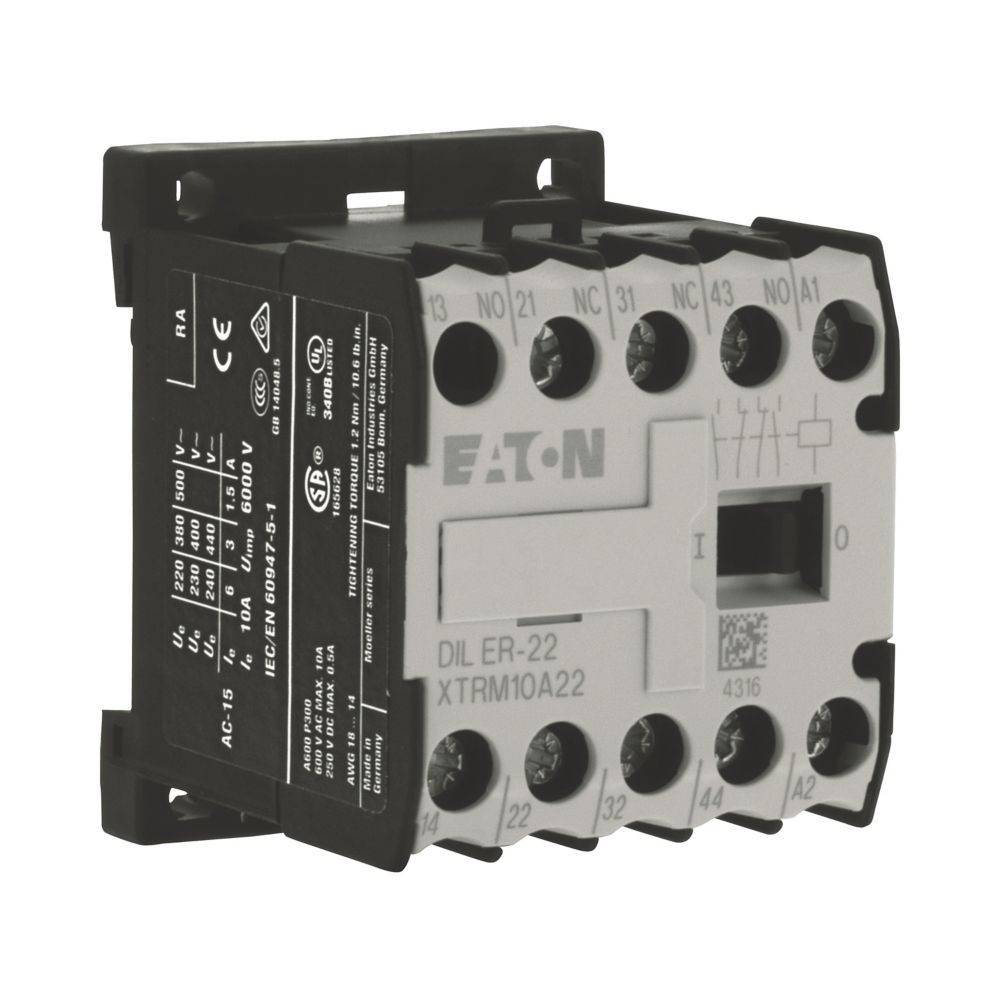

Eaton Hilfsschütz 42/48V DILER-22(4#106469

Überblick

Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, verwendbar für: DILE, Betätigungsspannung: 42 V 50 Hz, 48 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Beschreibung

• hersteller: Eaton
• bezeichnung: Hilfsschütz 42/48V 50/60Hz Schraubklem.
• typ: DILER-22(4#106469
• bemessungssteuerspeisespannung us bei ac 50 hz: 42 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 48 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• bemessungsbetriebsstrom: 10 A
• bemessungsbetriebsstrom ie, 400 v: 3 A
• montageart: DIN-Schiene/Schraube
• mit led-anzeige: nein
• geeignet für handbedienung: nein
• schnittstelle: nein
• anzahl der hilfskontakte als Öffner: 2
• anzahl der hilfskontakte als schließer: 2
• betriebsspannung bei ac 50 hz: 17..500 V
• betriebsspannung bei ac 60 hz: 17..500 V
• betriebsspannung bei dc: 24..220 V
• spannungsart der betriebsspannung: AC/DC
• bemessungsschaltstrom: 10 A
• anschlussart hilfsstromkreis: Schraubanschluss
• breite: 45 mm
• höhe: 58 mm
• tiefe: 52 mm
