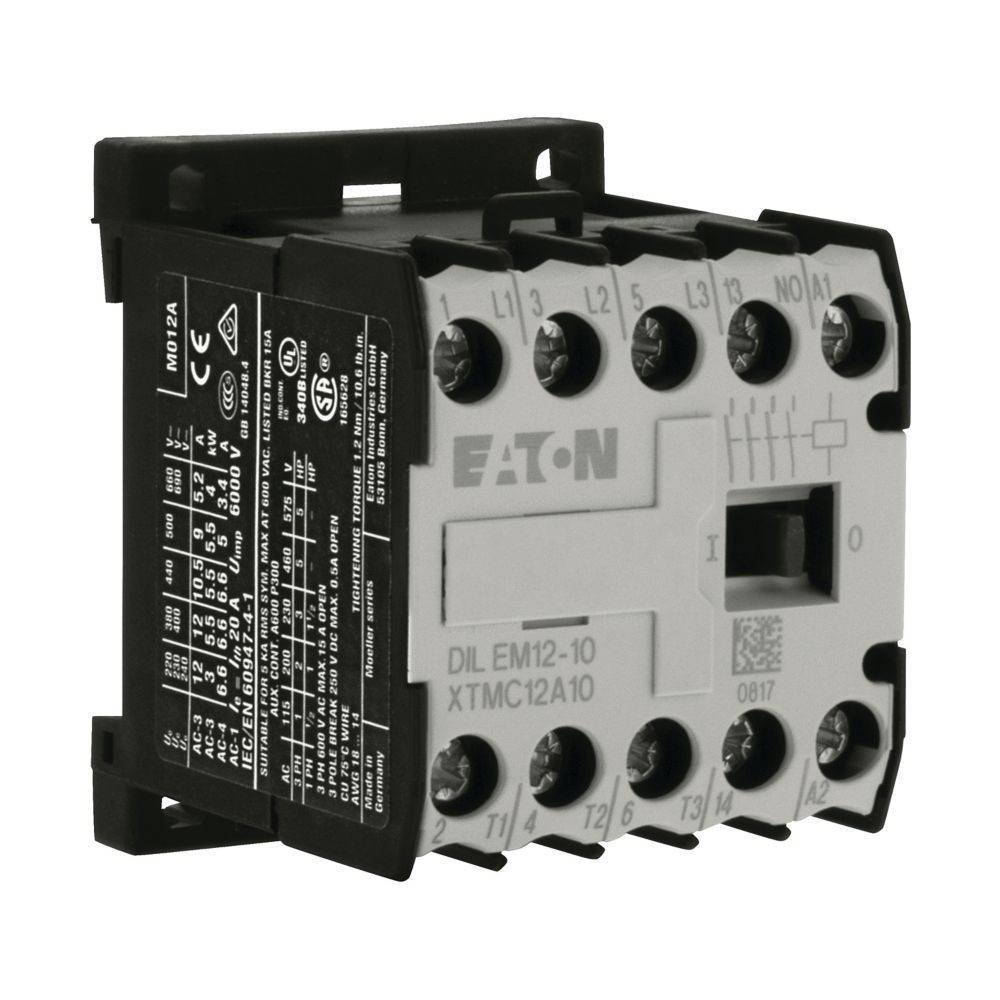

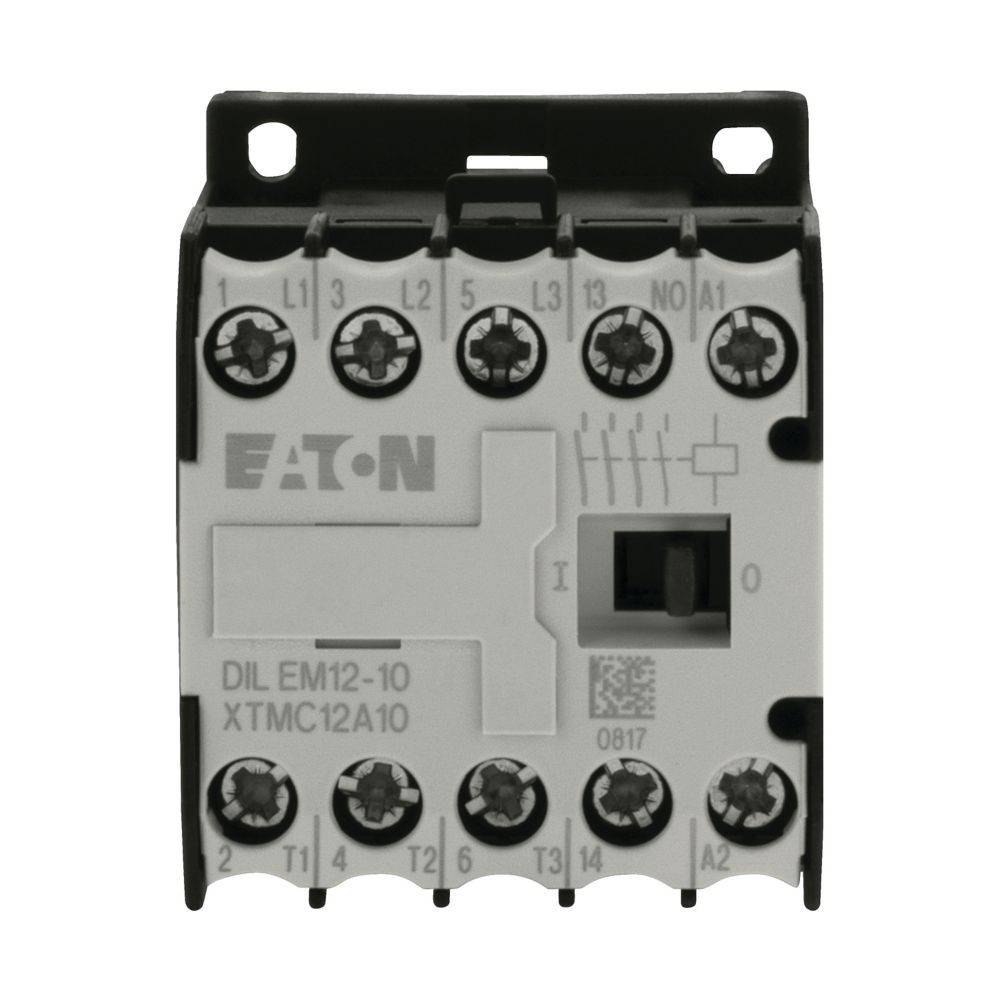

Eaton Leistungsschütz 3polig DILEM12-10(24V50HZ)
Produktbeschreibung
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Eigenschaften
- hersteller: Eaton
- bezeichnung: Leistungsschütz 3polig 24V 380/400V
- typ: DILEM12-10(24V50HZ)
- bemessungssteuerspeisespannung us bei ac 50 hz: 24 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- anzahl der schließer als hauptkontakte: 3
- anschlussart hauptstromkreis: Schraubanschluss
- betriebsspannung bei ac 50 hz: 24..690 V
- betriebsspannung bei ac 60 hz: 24..690 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 12 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 5,5 kW
- bemessungsbetriebsstrom ie bei ac-4, 400 v: 6,6 A
- bemessungsbetriebsleistung bei ac-4, 400 v: 3 kW
- bemessungsbetriebsleistung nema: 3,7 kW
- anzahl der hilfskontakte als schließer: 1
- geeignet für reiheneinbau: nein
- breite: 45 mm
- höhe: 58 mm
- tiefe: 52 mm
