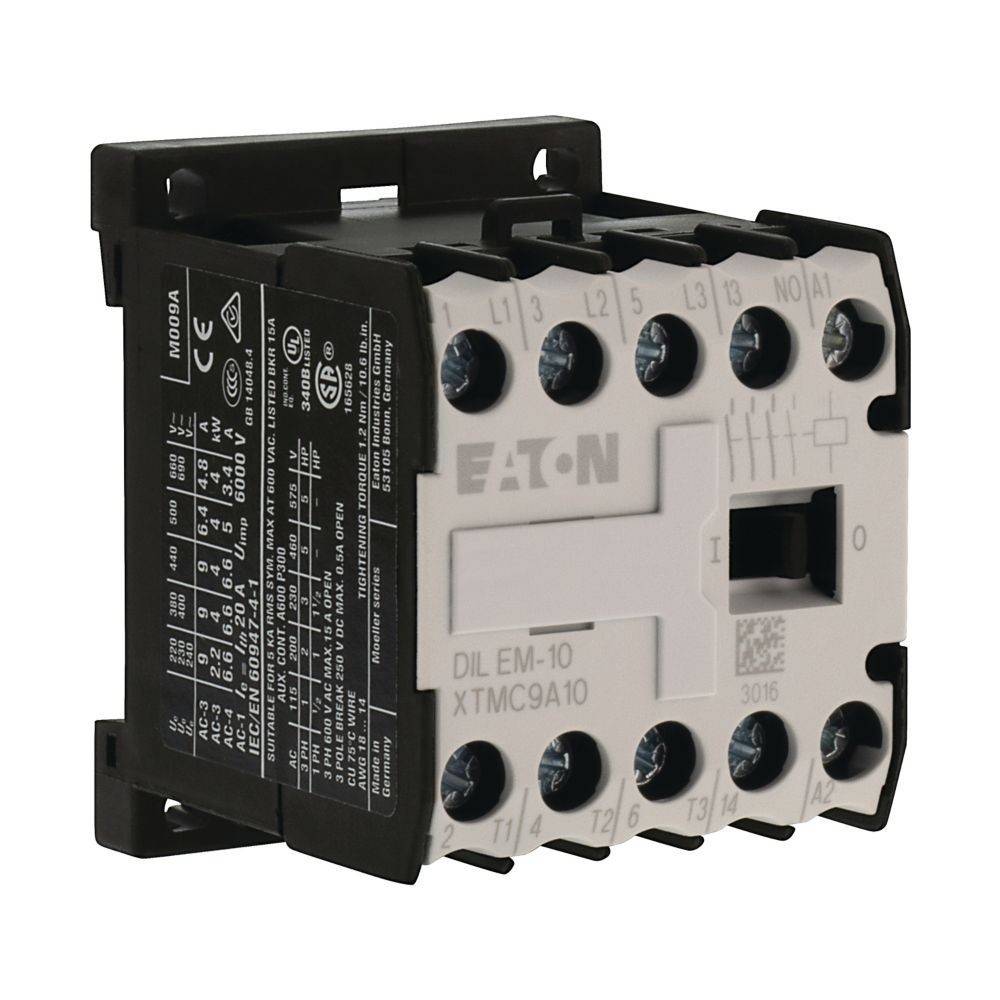

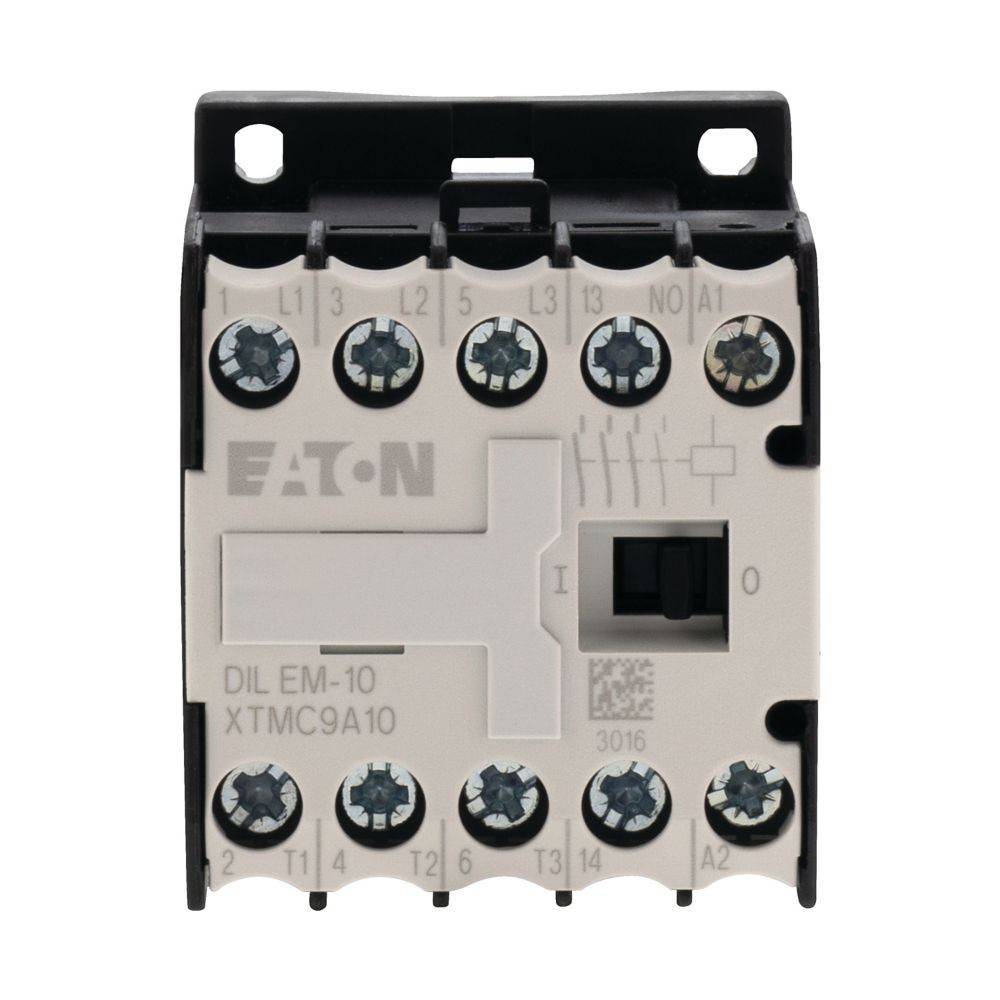

Eaton Leistungsschütz 3polig DILEM-10(2#037074
Produktbeschreibung
Beschreibung
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILEM, DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung
Eigenschaften
- hersteller: Eaton
- bezeichnung: Leistungsschütz 3polig 230/240V 380/400V
- typ: DILEM-10(2#037074
- bemessungssteuerspeisespannung us bei ac 50 hz: 230 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 240 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- anzahl der schließer als hauptkontakte: 3
- anschlussart hauptstromkreis: Schraubanschluss
- betriebsspannung bei ac 50 hz: 24..690 V
- betriebsspannung bei ac 60 hz: 24..690 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 9 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
- bemessungsbetriebsstrom ie bei ac-4, 400 v: 6,6 A
- bemessungsbetriebsleistung bei ac-4, 400 v: 3 kW
- bemessungsbetriebsleistung nema: 3,7 kW
- anzahl der hilfskontakte als schließer: 1
- geeignet für reiheneinbau: nein
- breite: 45 mm
- höhe: 58 mm
- tiefe: 52 mm
