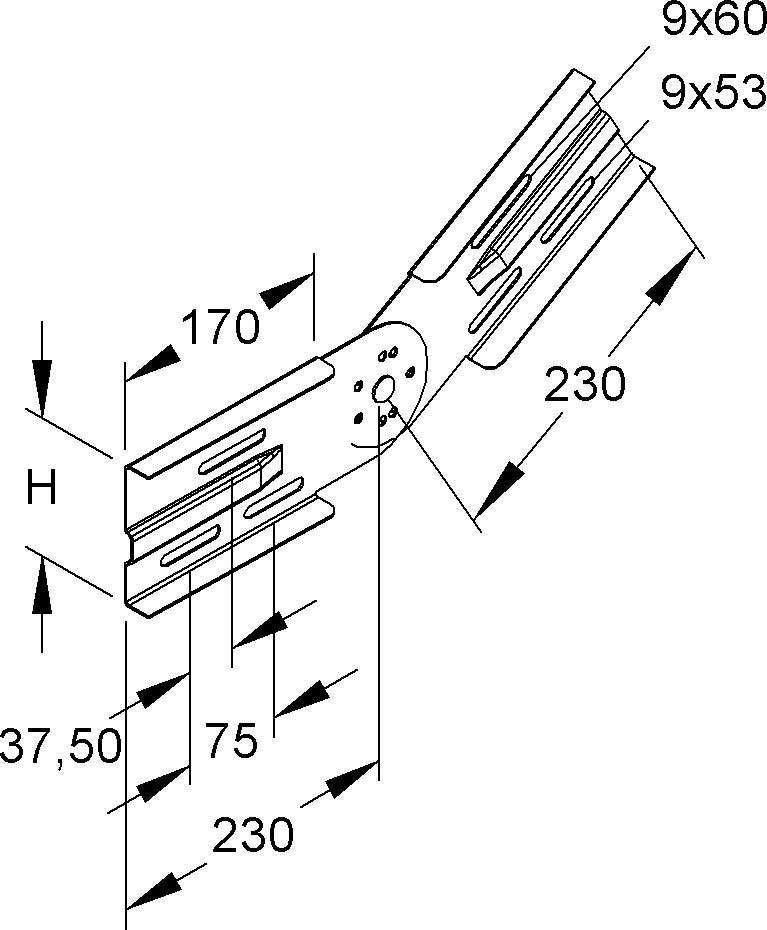

Niedax Gelenk WSGV 105 E3

Beschreibung

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Eigenschaften

• hersteller: Niedax
• bezeichnung: Gelenk
• typ: WSGV 105 E3
• ausführung: Längs- und Winkelverbinder
• gelenkverbinder horizontal: nein
• gelenkverbinder vertikal: ja
• verbindungsart: Schraubverbinder
• geeignet für gitterrinne: nein
• geeignet für kabelleiter: ja
• geeignet für kabelrinne: ja
• geeignet für kabeltragsystembreite: 200..600 mm
• geeignet für kabeltragsystemhöhe: 105 mm
• länge: 460 mm
• geeignet für funktionserhalt: nein
• werkstoff: rostfreier Stahl
• rostfreier stahl, gebeizt: nein
• werkstoffgüte: rost- und säurebeständiger Stahl
• oberflächenschutz: sonstige
• einsatztemperatur: -20..120 °C
