Niedax Hängestiel HI 80/1500
Produktbeschreibung
Beschreibung

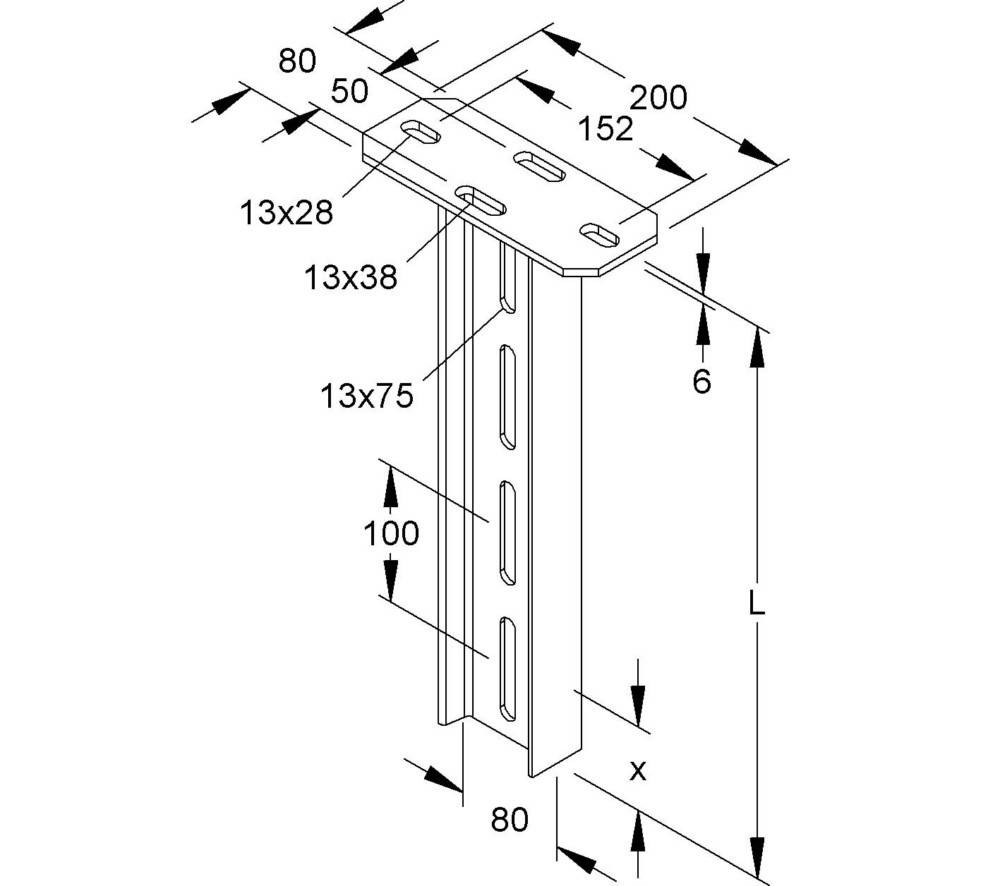

Hängestiel, I 80 Profil nach DIN 1025 mit angeschweißter Kopfplatte, System HI 80/..., für Klemmausleger, zur ein- und beidseitigen (horizontal auf gleicher Höhe bzw. höhenversetzt) Verlegung. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. VDE zertifiziert! für Ausleger : KTT... = 600 mm Länge KTTS... = 1000 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm Befestigungslochung : 13 x 38 mm mittiger Abstand : 50 mm I-Profil : 80 x 42 mm Profillochung, einreihig : 13 x 75 mm mittiger Abstand : 100 mm Gesamtlänge L : 1506 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Eigenschaften
- Hersteller: Niedax
- Bezeichnung: Hängestiel
- Typ: HI 80/1500
- Länge: 1506 mm
- Profilbreite: 42 mm
- Profilhöhe: 80 mm
- Ausführung: I-Profil
- Tragfähigkeit: 10 kN
- Geeignet für Funktionserhalt: nein
- Werkstoff: Stahl
- Rostfreier Stahl, gebeizt: nein
- Werkstoffgüte: sonstige
- Oberflächenschutz: feuerverzinkt
- Einsatztemperatur: -20..120 °C
- Gewicht: 10,0662 kg
