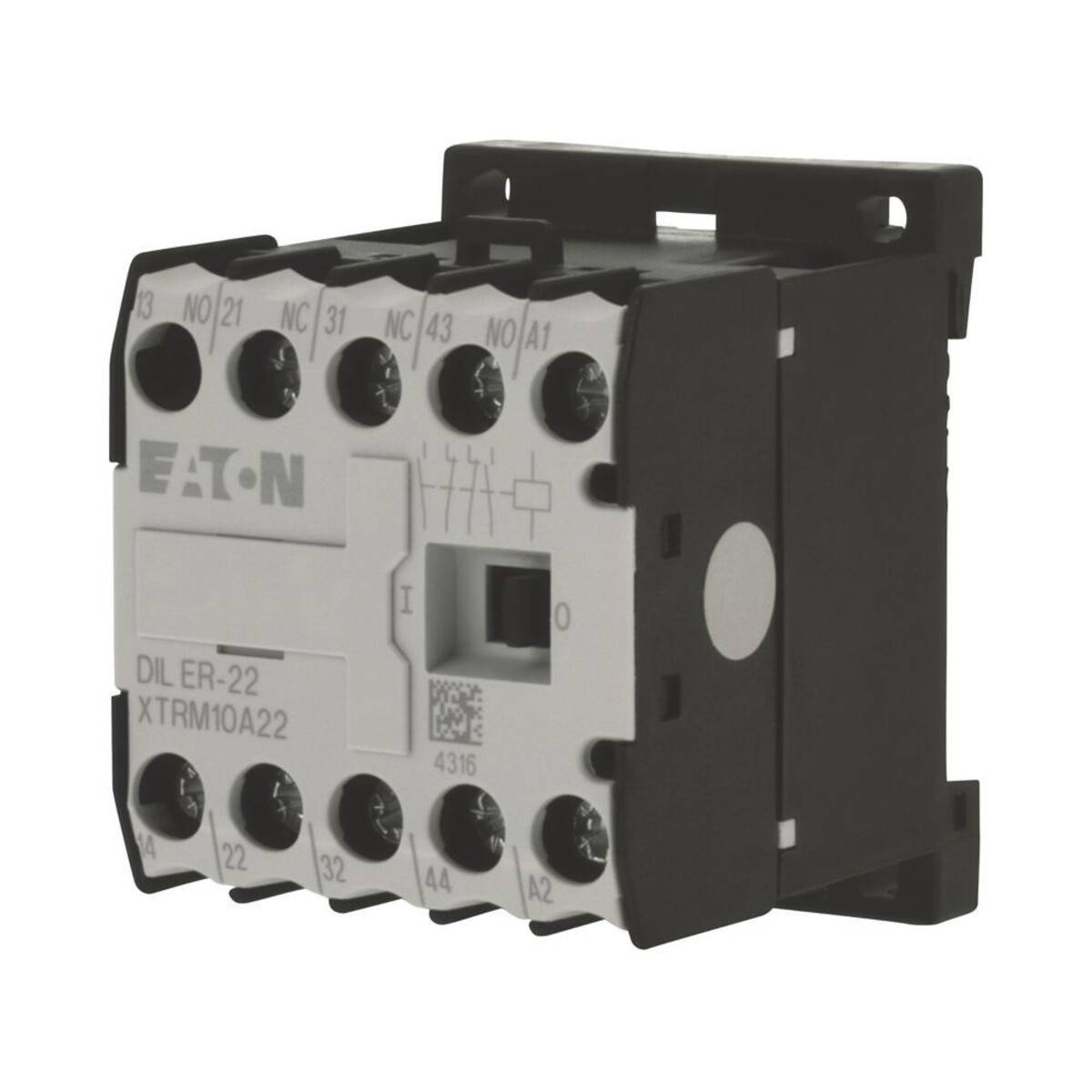

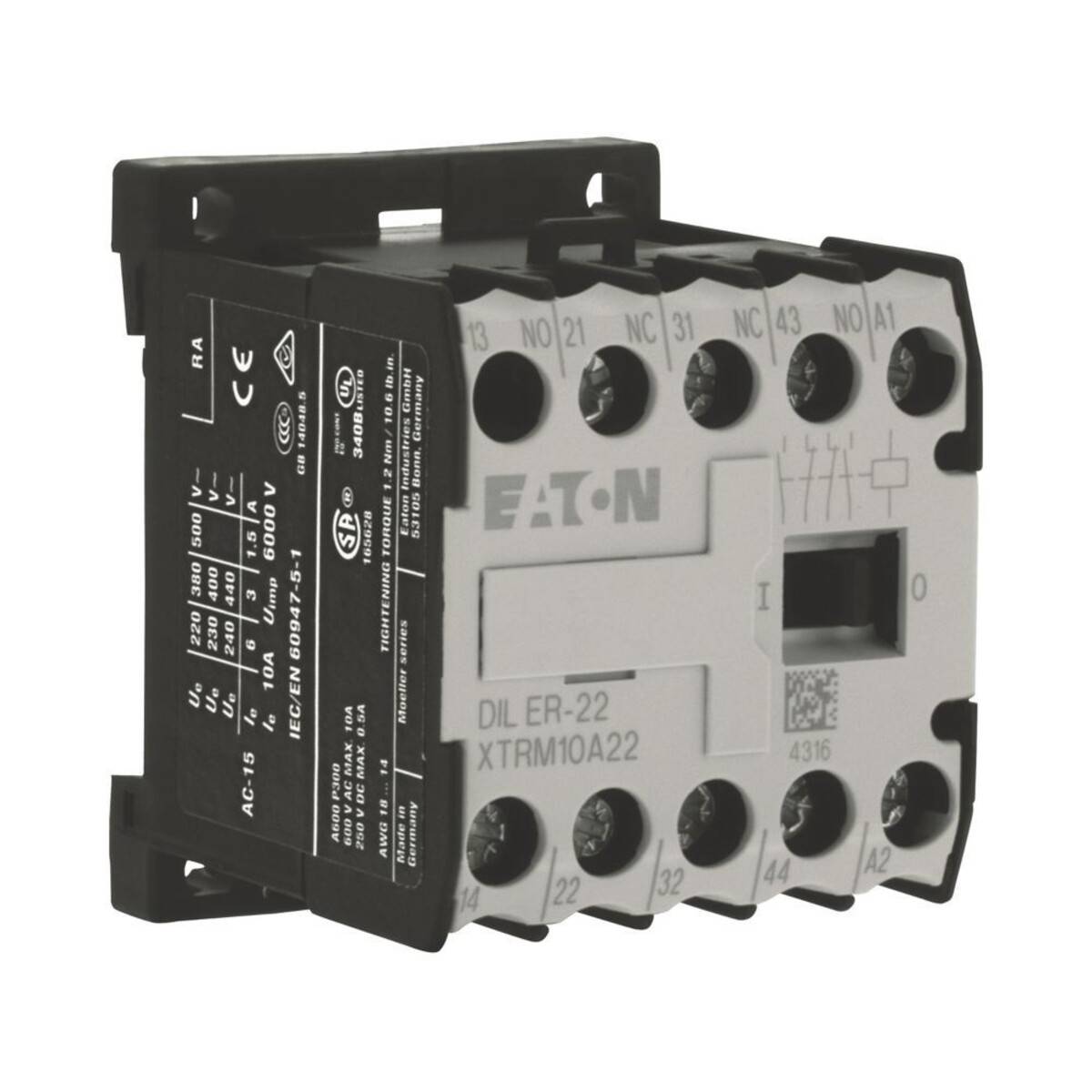

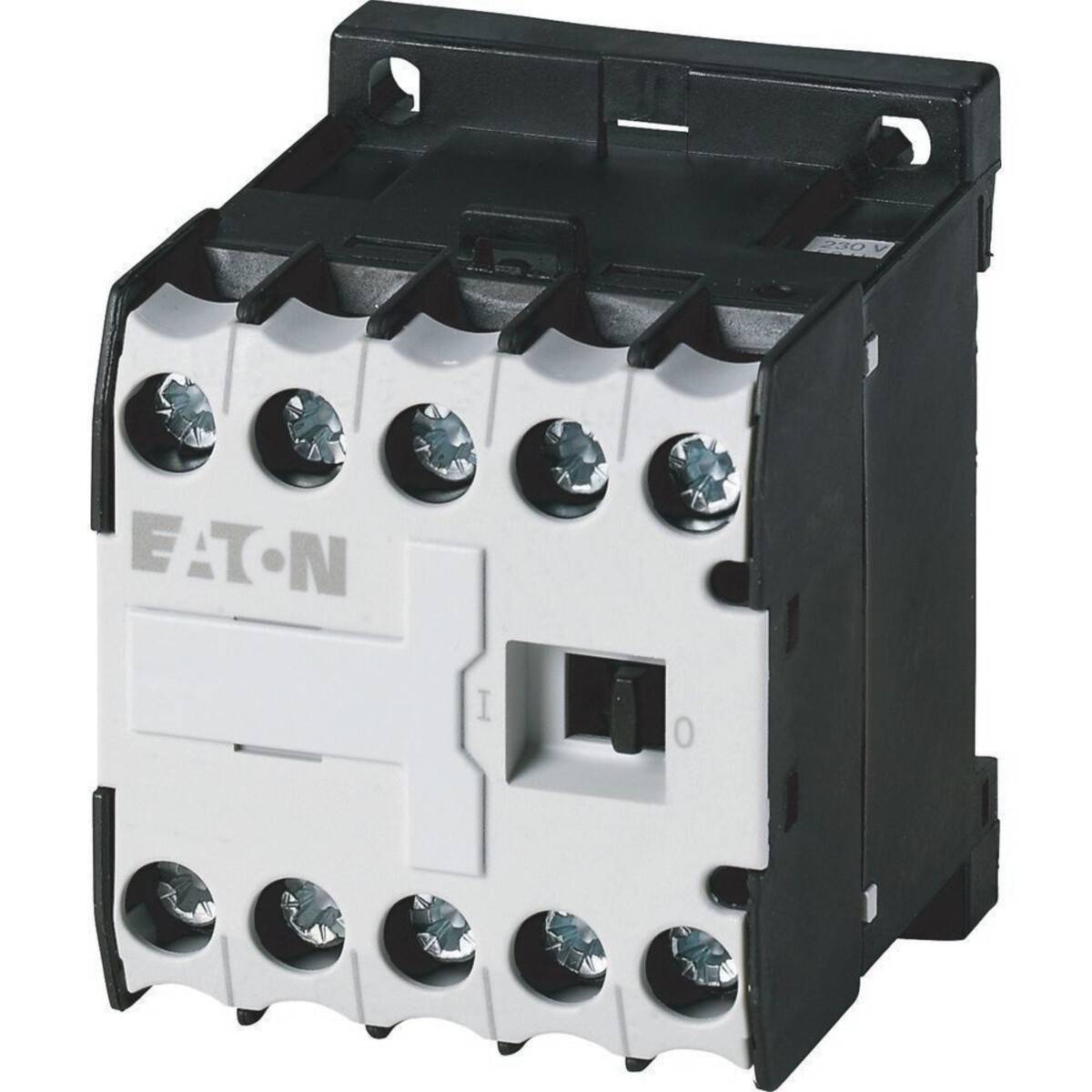

Eaton Hilfsschütz DILER-22(230V50/60HZ

Beschreibung

Hilfsschütz, Sortiment: DILER Mini-Schütz, Anwendung: Hilfsschütze, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom, 1 Pol offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 22E, verwendbar für: DILE, Betätigungsspannung: 230 V 50/60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20

Eigenschaften

• hersteller: Eaton
• bezeichnung: Hilfsschütz AC 2S2Ö
• typ: DILER-22(230V50/60HZ
• bemessungssteuerspeisespannung us bei ac 50 hz: 230 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 230 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• bemessungsbetriebsstrom: 10 A
• bemessungsbetriebsstrom ie, 400 v: 3 A
• montageart: DIN-Schiene/Schraube
• mit led-anzeige: nein
• geeignet für handbedienung: nein
• schnittstelle: nein
• anzahl der hilfskontakte als Öffner: 2
• anzahl der hilfskontakte als schließer: 2
• betriebsspannung bei ac 50 hz: 17..500 V
• betriebsspannung bei ac 60 hz: 17..500 V
• betriebsspannung bei dc: 24..220 V
• spannungsart der betriebsspannung: AC/DC
• bemessungsschaltstrom: 10 A
• anschlussart hilfsstromkreis: Schraubanschluss
• breite: 45 mm
• höhe: 58 mm
• tiefe: 51 mm
