Scharnberger+Hasenbein Kombi-Ableiter 39457

Beschreibung

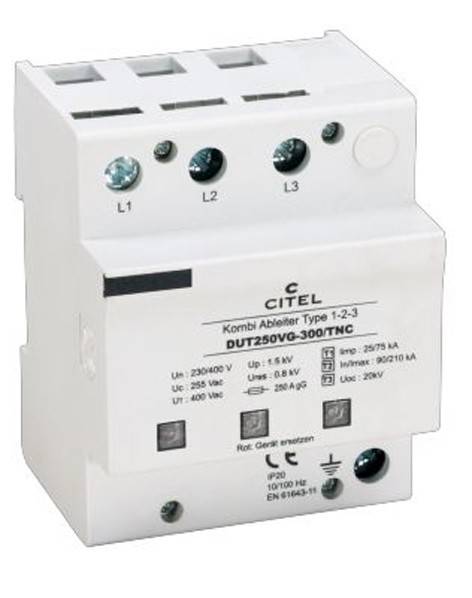

Kombi-Ableiter DUT250VG-300/TNC Die Ableiter der DUT-Reihe basieren auf der VG-Technology. Die Kompakt-Version, nur 4 TE (72 mm) breit, ist der kleinste Kombi-Ableiter Typ 1, 2 und 3, den man auf dem Markt finden kann. Das Gerät ist universell und bietet den besten Schutz. Der Ableiter erfüllt alle 3 TOV Anforderungen. Für spezielle Anwendungen, wie DC-Anwendungen und Bahn- Anwendungen (16 ²/³ Hz) bietet die VG-Technology große Vorteile, da die VG-Technology in einem Frequenzbereich von DC bis 100 Hz arbeitet.

Eigenschaften

• hersteller: Scharnberger+Hasenbein
• bezeichnung: Kombi-Ableiter
• typ: 39457
• netzform dc: nein
• netzform it: nein
• netzform tn: nein
• netzform tn-c: ja
• netzform tn-c-s: nein
• netzform tn-s: nein
• netzform tt: nein
• netzform sonstige: nein
• polzahl: 3
• blitzstoßstrom (10/350 µs): 25 kA
• höchste dauerspannung ac: 255 V
• höchste dauerspannung dc: 0 V
• nennspannung ac: 230 V
• nennspannung dc: 0 V
• max. pv-spannung: 0 V
• schutzpegel: 1,1 kV
• schutzpegel l-n: 0 kV
• schutzpegel l-pe: 1,5 kV
• schutzpegel n-pe: 0 kV
• schutzpegel (dc+ - dc-): 0 kV
• schutzpegel (dc+/dc- - pe): 0 kV
• folgestromlöschfähigkeit: 0 kA
• spezifische energie (w/r): 156 kJ/Ohm
• montageart: Hutschiene TH35
• baugröße: 4 TE
• max. leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
• max. leiterquerschnitt flexibel (feindrähtig): 50 mm²
• fernsignalisierung: ja
• signalisierung am gerät: optisch
• prüfklasse: Typ 1 und 2
• integrierte vorsicherung: nein
• energetisch koordinierte schutzwirkung zum endgerät: ja
• schutzart (ip): IP20

Stichwörter

Scharnberger+Hasenbein, Überspannungsschutz
