Beschreibung

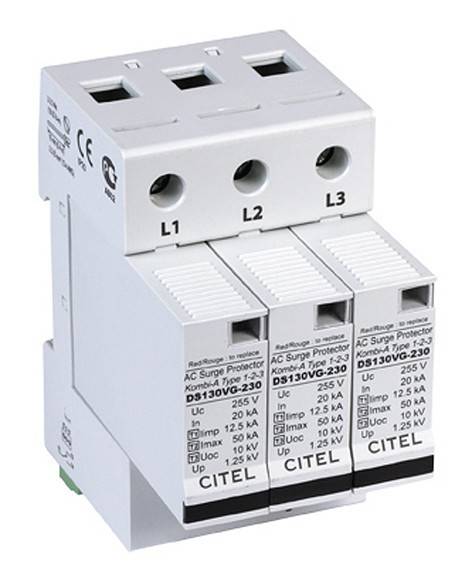

Kombi-Ableiter DS133VGS-230 Diese neue Reihe mit 12,5kA Ableitvermögen pro Pol ist eine platzsparende und günstige Lösung für Gebäude der Blitzschutzklassen III+IV. Durch die integrierte VG-Technolgy vereint der Ableiter als Kombi-Ableiter Typ 1+2+3 alle drei Schutzklassen in einem Gerät und bietet damit einen sehr guten Schutz gegen Überspannungen für die nachgelagerte Anlage. Er erfüllt zudem die Mindestanforderungen für Typ 1 Blitzstromableiter nach VDE 0100-534 mit einer geforderten Ableitfähigkeit von 12,5kA (10/350). Der Ableiter erfüllt die VDN-Richtline bei Blitzschutzklasse III+IV und kann somit im Vorzählerbereich eingesetzt werden. Damit ist die Reihe bestens geeignet zum Einbau bei privaten, kleinen und mittleren gewerblichen Gebäuden. Die VG-Technology erzeugt KEINEN Folgestrom und braucht diesen nicht zu löschen. Die Stärke der Stromquelle muss mit unserer VG-Technology nicht mehr gesondert berücksichtigt werden.
Eigenschaften
- hersteller: Scharnberger+Hasenbein
- bezeichnung: Kombi-Ableiter
- typ: 39455
- netzform dc: nein
- netzform it: nein
- netzform tn: nein
- netzform tn-c: ja
- netzform tn-c-s: nein
- netzform tn-s: nein
- netzform tt: nein
- netzform sonstige: nein
- polzahl: 3
- blitzstoßstrom (10/350 µs): 12,5 kA
- höchste dauerspannung ac: 275 V
- höchste dauerspannung dc: 0 V
- nennspannung ac: 230 V
- nennspannung dc: 0 V
- max. pv-spannung: 0 V
- schutzpegel: 1 kV
- schutzpegel l-n: 0 kV
- schutzpegel l-pe: 1,5 kV
- schutzpegel n-pe: 0 kV
- schutzpegel (dc+ - dc-): 0 kV
- schutzpegel (dc+/dc- - pe): 0 kV
- folgestromlöschfähigkeit: 0 kA
- spezifische energie (w/r): 40 kJ/Ohm
- montageart: Hutschiene TH35
- baugröße: 3 TE
- max. leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
- max. leiterquerschnitt flexibel (feindrähtig): 35 mm²
- fernsignalisierung: ja
- signalisierung am gerät: optisch
- prüfklasse: Typ 1 und 2
- integrierte vorsicherung: nein
- energetisch koordinierte schutzwirkung zum endgerät: ja
- schutzart (ip): IP20
