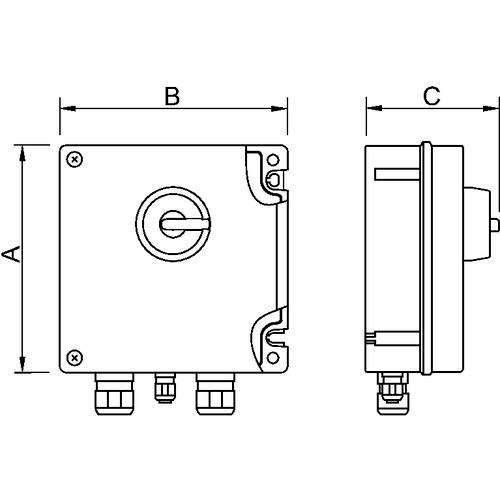

Stahl Sicherheitsschalter 147856

Beschreibung

Sicherheitsschalter - 12 A / 16 A, explosionsgeschützt, Typ: 8146/5-V37-301-50-1050, Ersatz von Typ: 8537/2-301-7001, 8537/2-701-7001, Bemessungsbetriebsspannung AC: 690 V / 690 V, Bemessungsbetriebsstrom: 12 A / 16 A, Gehäusematerial: Polyesterharz glasfaserverstärkt, Detaillierte Polzahl: 3-polig, Hilfskontakt Öffner: ohne, Hilfskontakt Schließer: 1 Schließer / nacheilend, Zusätzliche Klemme: -, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz: II 2 G Ex db eb IIC T6 Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC T80 °C Db, Umgebungstemperatur min.: -40 °C, Umgebungstemperatur max.: +51 °C, Besondere Bedingungen für Erweiterte Umgebungstemperatur,, siehe Betriebsanleitung:, Erweiterte Umgebungstemp. min.: -40 °C, Erweiterte Umgebungstemp. max.: +69 °C, Schutzart (IP): IP66, Farbe Griff: gelber Kragen, roter Griff, Kabeleinführung: 2 x M25 Ø 7 ... 17 mm, 1 x M20 Ø 4 ... 13 mm, Zusatzeinrichtung: Messingplatte gebohrt, -, -, Anschlussquerschnitt HIKO: 1,5 ... 2,5 mm2 feindrähtig, 1,5 ... 4 mm2 eindrähtig, Für weitere Info siehe: r-stahl.com Webcode 8146L

Eigenschaften

• hersteller: Stahl
• bezeichnung: Sicherheitsschalter
• typ: 147856
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: ja
• ausführung als sicherheitsschalter: ja
• ausführung als not-aus-einrichtung: ja
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 0..690 V
• bemessungsdauerstrom iu: 12 A
• bemessungsdauerstrom bei ac-23, 400 v: 12 A
• bemessungsdauerstrom bei ac-21, 400 v: 12 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 0 kW
• bemessungskurzzeitstromfestigkeit icw: 0 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 0 kW
• schaltleistung bei 400 v: 0 kW
• bedingter bemessungskurzschlussstrom iq: 0 kA
• polzahl: 3
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Komplettgerät im Gehäuse
• geeignet für bodenbefestigung: nein
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: nein
• farbe des betätigungselements: grau
• ausführung des betätigungselements: langer Drehgriff
• verriegelbar: ja
• anschlussart hauptstromkreis: Kabelklemme
• schutzart (ip), frontseitig: IP66
• schutzart (nema): 4X
