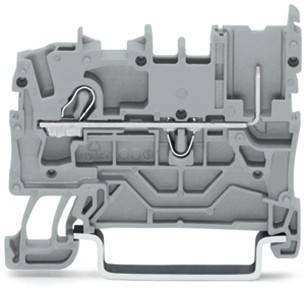

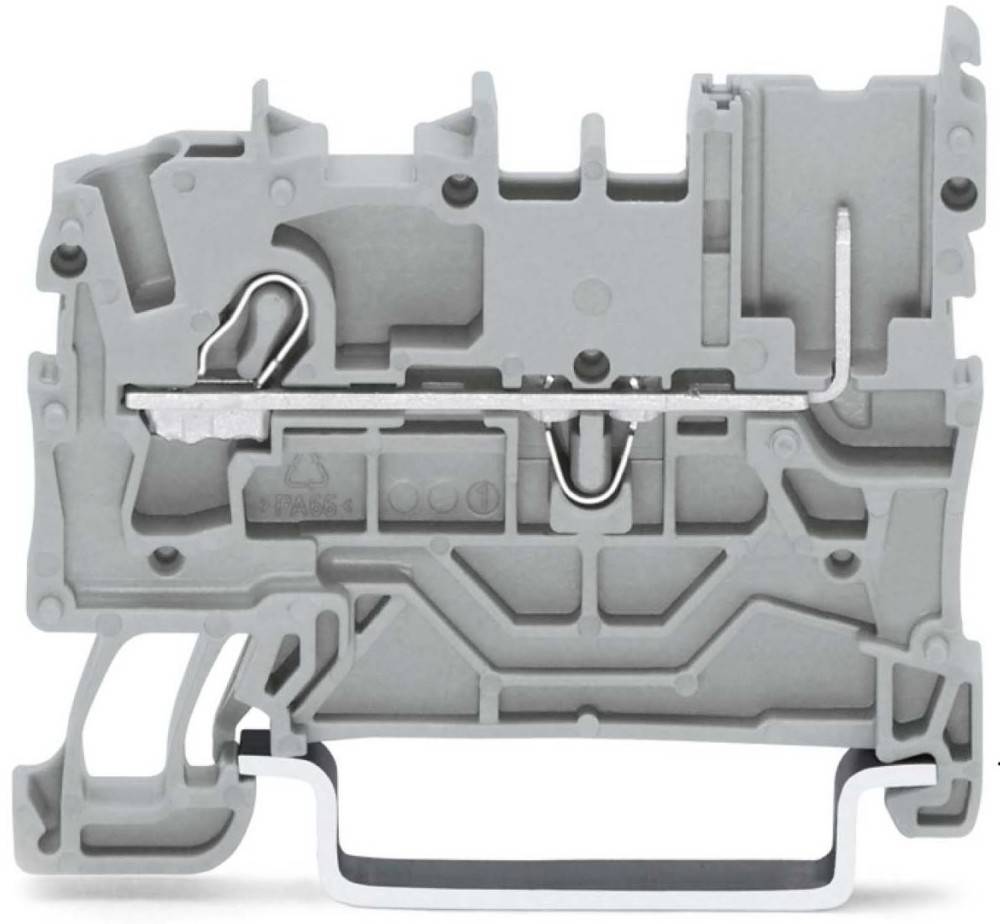

WAGO GmbH & Co. KG Basisklemme 2022-1201
Produktbeschreibung
Überblick
1-Leiter/1-Pin-Basisklemme; 2,5 mm²; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; grau
1-Leiter/1-Pin-Basisklemme Serie 2022 mit Push-in CAGE CLAMP®
1-Leiter/1-Pin-Basisklemme mit der Artikelnummer 2022-1201 bietet eine ordentliche Elektroinstallation. Für den Leiteranschluss werden bei 1-Leiter/1-Pin-Basisklemme Abisolierlängen von 10 bis 12 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter m
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Basisklemme 1 Pin, grau
- typ: 2022-1201
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,25..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,75..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,25..2,5 mm²
- bemessungsstrom in: 24 A
- bemessungsspannung: 690 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Steckanschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 2
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 5,2 mm
- höhe: 48,5 mm
- tiefe: 36,39999999 mm
- explosionsgeprüfte ausführung "ex e": nein
- abschlussplatte erforderlich: ja
- farbe: grau
- etagen intern gebrückt: nein
Eigenschaften
Wago 2022-1201. Breite: 5,2 mm, Tiefe: 48,5 mm, Höhe: 32,5 mm
