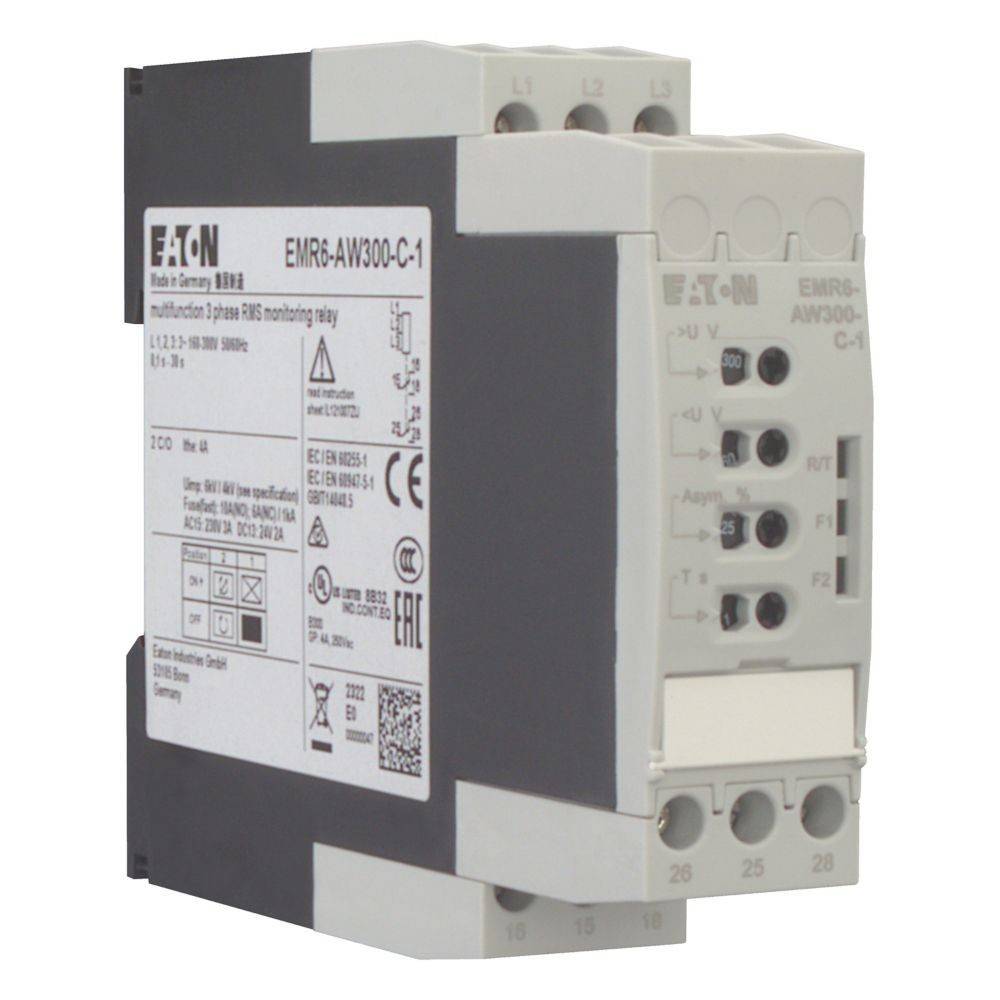

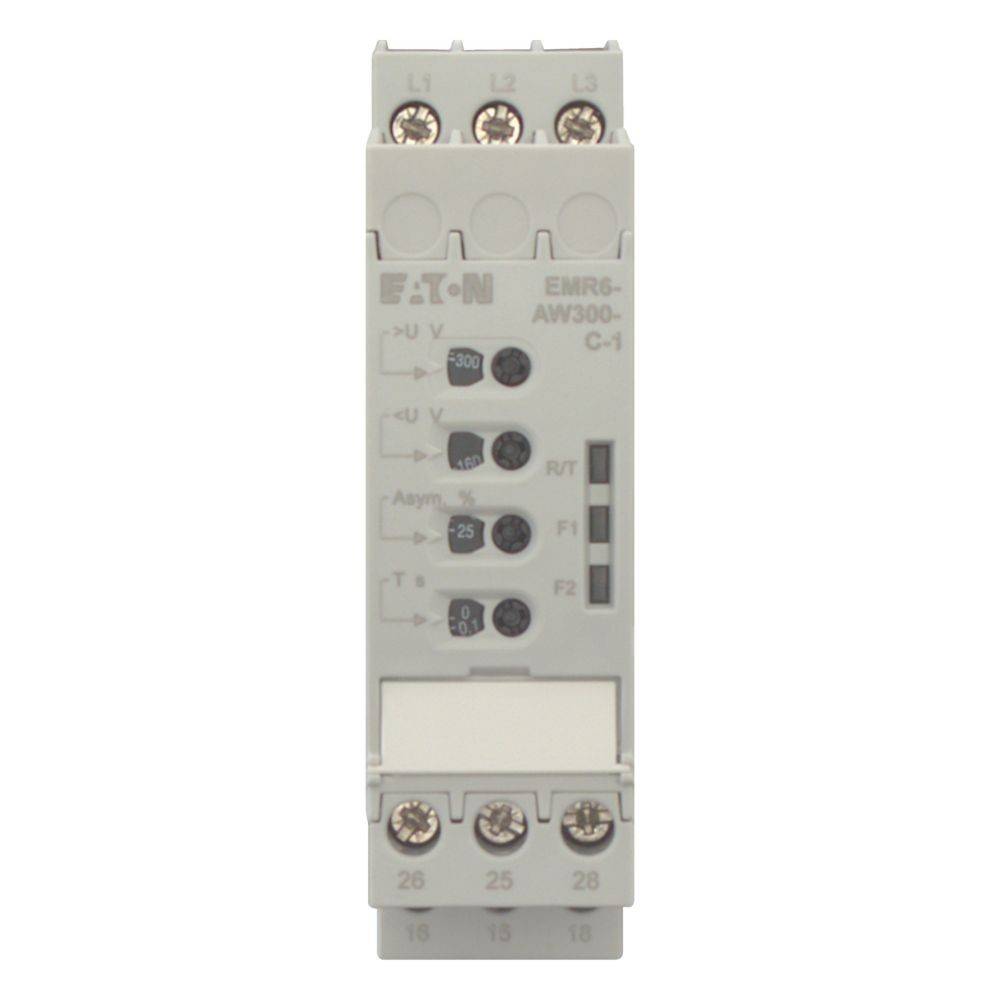

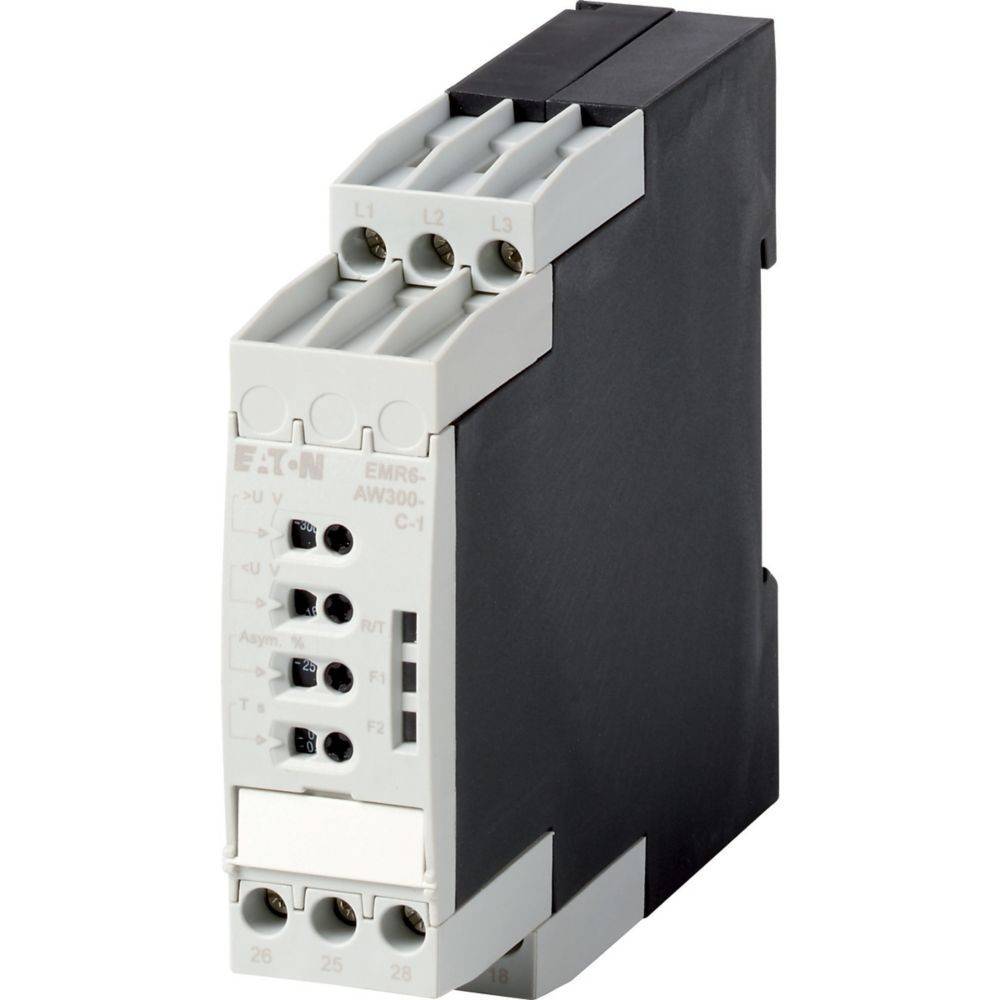

Eaton Phasenwächter EMR6-AW300-C-1

Überblick

Phasenwächter, Sortiment: Mess- und Überwachungsrelais EMR, multifunktional, Stromversorgung aus dem Messkreis, Einschaltverzögerung/Ausschaltverzögerung: keine = 0 oder einstellbar zwischen 0,1 - 30 s, Unsymmetrie-Schwellenwerte einstellbar 2 - 25 % vom Mittelwert der Phasenspannungen, Dreiphasennetze, Überwachungsspannung je Phase: UN= 160 - 300 V AC, 50/60 Hz V AC, Überwachung von: Phasenfolge (deaktivierbar), Phasenausfall, Überspannung, Unterspannung, Ungleichgewicht, Versorgungsspannung: 160 - 300 V AC, 50/60 Hz, Einbaulage: beliebig, Befestigung: Schnappbefestigung, Hutschiene IEC/EN 60715, Breite: 22,5 mm, Normen und Bestimmungen: IEC, UL, CSA, CCC, GL

Beschreibung

• hersteller: Eaton
• bezeichnung: Phasenwächter 160-300VAC 50/60Hz
• typ: EMR6-AW300-C-1
• ausführung des elektrischen anschlusses: Schraubanschluss
• mit abnehmbaren klemmen: nein
• externe stromversorgung erforderlich: nein
• spannungsart der versorgungsspannung: AC
• versorgungsspannung bei ac 50 hz: 160..300 V
• versorgungsspannung bei ac 60 hz: 160..300 V
• versorgungsspannung bei dc: 0 V
• funktion phasenfolgeüberwachung: ja
• funktion phasenausfallerkennung: ja
• funktion unterspannungserkennung: ja
• funktion Überspannungserkennung: ja
• funktion asymmetrieerkennung: ja
• spannungsmessbereich: 160..300 V
• min. einstellbare ansprechverzögerungszeit: 0,1 s
• max. zulässige ansprechverzögerungszeit: 30 s
• min. einstellbare rückfallverzögerungszeit: 0,1 s
• max. zulässige rückfallverzögerungszeit: 30 s
• anzahl der kontakte als wechsler: 2
• spannungsart der betriebsspannung: AC
• betriebsspannung bei ac 50 hz: 160..300 V
• betriebsspannung bei ac 60 hz: 160..300 V
• bemessungsschaltstrom: 4 A
• breite: 22,5 mm
• höhe: 85,6 mm
• tiefe: 103,7 mm
