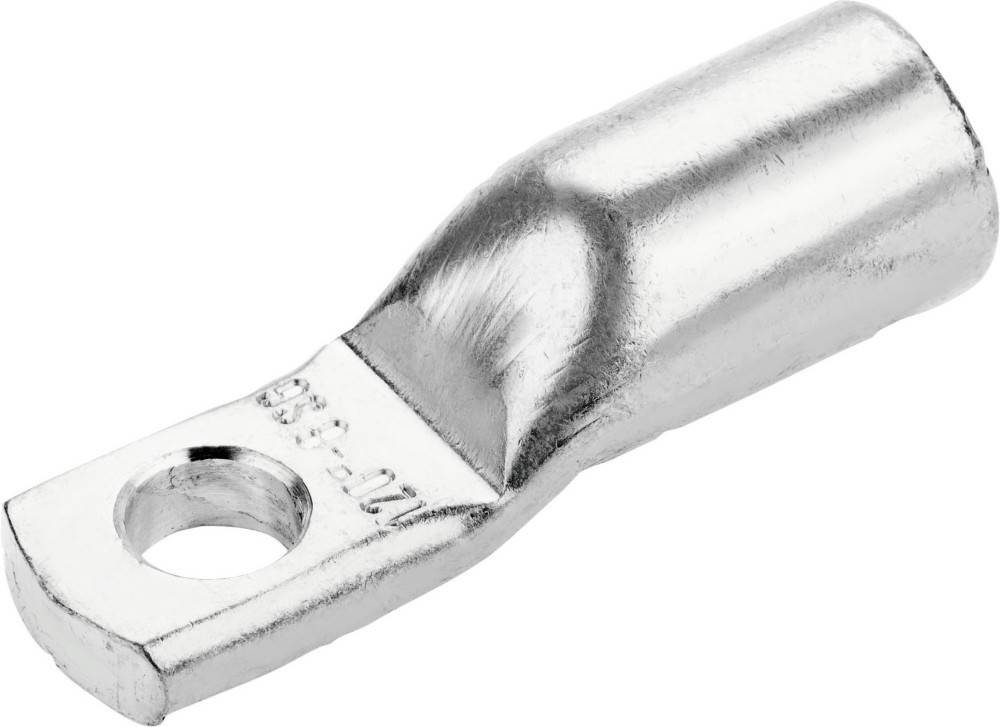

Cimco Werkzeuge Rohrkabelschuh 183830
Produktbeschreibung
Beschreibung
Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 150 mm²
Bolzen-Ø: 10 mm
ØD1: 16,5
A: 29 B: 20
ØD3: 10,5
ØD2: 21
C1: 12
C2: 13
L: 56
Pressung 7 mm: 2
Pressung 5 mm: 4
VE/Stck.: 1
Eigenschaften
- hersteller: Cimco Werkzeuge
- bezeichnung: Rohrkabelschuh RKS 150-M10
- typ: 183830
- anschlussgewindemaß (metrisch): 10
- anschlusswinkel: 180° (horizontal)
- flanschform: Ringform
- schmale flanschausführung: ja
- isoliert: nein
- mit sichtloch: nein
- leiter-klasse: verschiedene
- werkstoff: Kupfer
- oberflächenschutz: verzinnt
- anzahl der befestigungslöcher: 1
- nennquerschnitt: 150 mm²
