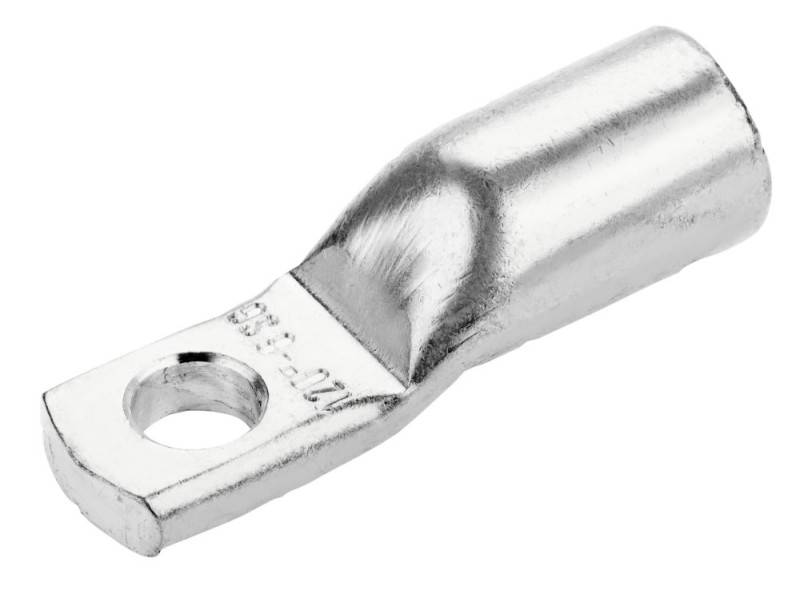

Cimco Werkzeuge Rohrkabelschuh 183822
Produktbeschreibung
Beschreibung
Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 120 mm²
Bolzen-Ø: 8 mm
ØD1: 15
A: 26
B: 20
ØD3: 8,5
ØD2: 19,5
C1: 10
C2: 11
L: 51
Pressung 7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 1
Eigenschaften
- hersteller: Cimco Werkzeuge
- bezeichnung: Rohrkabelschuh RKS 120-M8
- typ: 183822
- anschlussgewindemaß (metrisch): 8
- anschlusswinkel: 180° (horizontal)
- flanschform: Ringform
- schmale flanschausführung: ja
- isoliert: nein
- mit sichtloch: nein
- leiter-klasse: verschiedene
- werkstoff: Kupfer
- oberflächenschutz: verzinnt
- anzahl der befestigungslöcher: 1
- nennquerschnitt: 120 mm²
