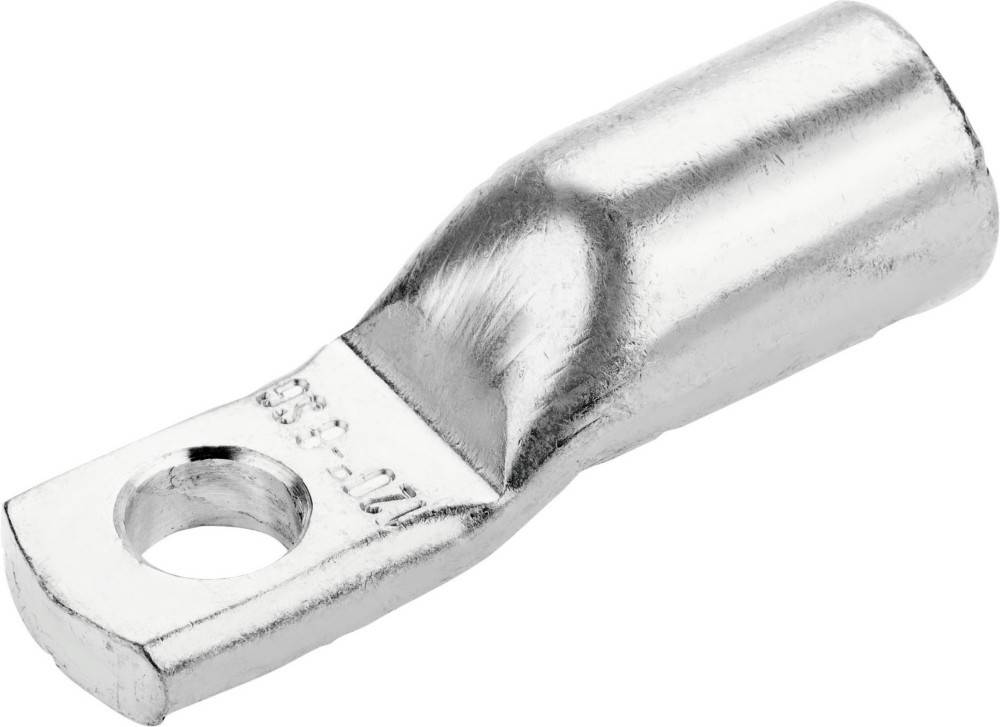

Cimco Werkzeuge Rohrkabelschuh 183814

Beschreibung

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 70 mm²
Bolzen-Ø: 12 mm
ØD1: 12
A: 21
B: 19
ØD3: 13
ØD2: 16,5
C1: 12
C2: 14,5
L: 46
Pressung 7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 1

Eigenschaften

• hersteller: Cimco Werkzeuge
• bezeichnung: Rohrkabelschuh RKS 70-M12
• typ: 183814
• anschlussgewindemaß (metrisch): 12
• anschlusswinkel: 180° (horizontal)
• flanschform: Ringform
• schmale flanschausführung: ja
• isoliert: nein
• mit sichtloch: nein
• leiter-klasse: verschiedene
• werkstoff: Kupfer
• oberflächenschutz: verzinnt
• anzahl der befestigungslöcher: 1
• nennquerschnitt: 70 mm²
