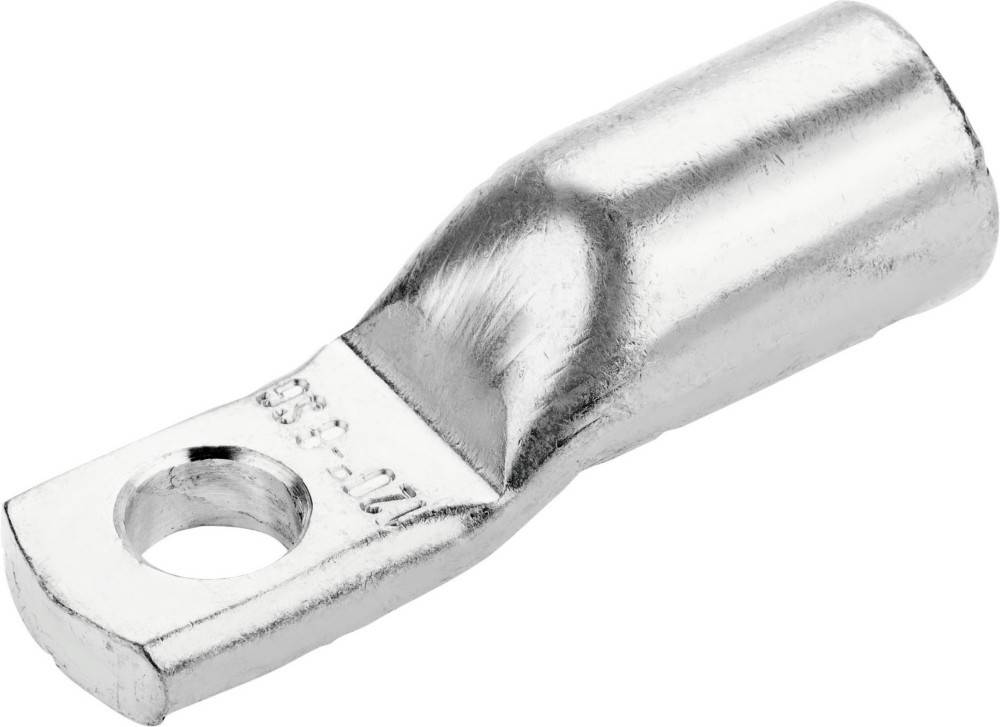

Cimco Werkzeuge Rohrkabelschuh 183812
Produktbeschreibung
Beschreibung
Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 70 mm²
Bolzen-Ø: 10 mm
ØD1: 12
A: 21
B: 19
ØD3: 10,5
ØD2: 16,5
C1: 12
C2: 13,5 L: 45
Pressung 7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 1
Eigenschaften
- hersteller: Cimco Werkzeuge
- bezeichnung: Rohrkabelschuh RKS 70-M10
- typ: 183812
- anschlussgewindemaß (metrisch): 10
- anschlusswinkel: 180° (horizontal)
- flanschform: Ringform
- schmale flanschausführung: ja
- isoliert: nein
- mit sichtloch: nein
- leiter-klasse: verschiedene
- werkstoff: Kupfer
- oberflächenschutz: verzinnt
- anzahl der befestigungslöcher: 1
- nennquerschnitt: 70 mm²
