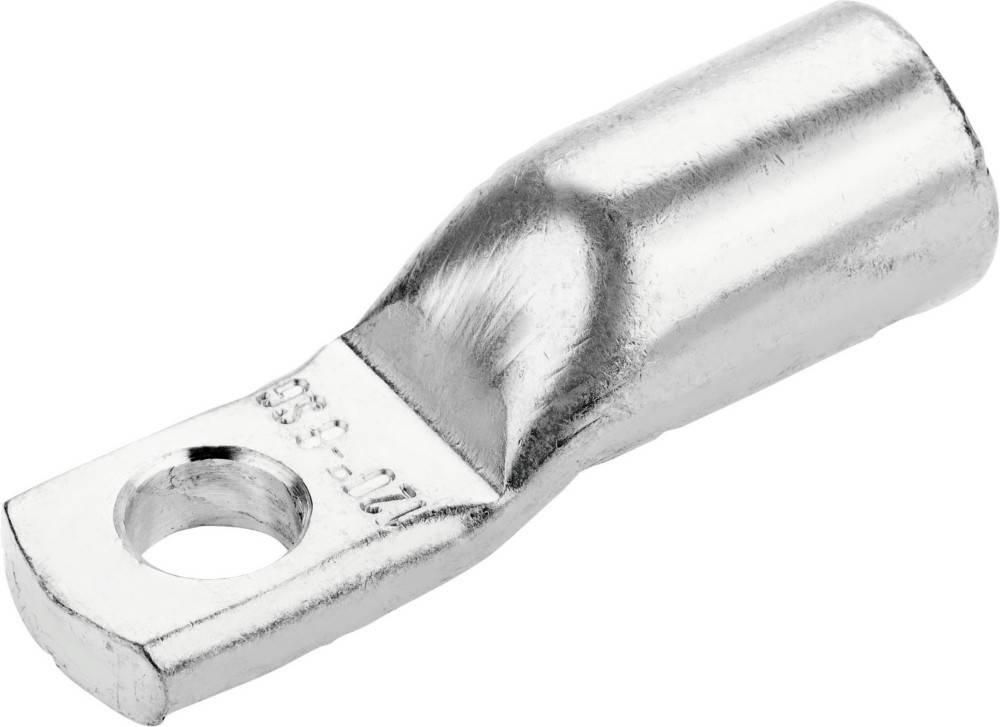

Cimco Werkzeuge Rohrkabelschuh 183802
Produktbeschreibung
Beschreibung
Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 50 mm²
Bolzen-Ø: 6 mm
ØD1: 10
A: 19
B: 15
ØD3: 6,5 ØD2: 14
C1: 8
C2: 9
L: 29,5
Pressung 7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 1
Eigenschaften
- hersteller: Cimco Werkzeuge
- bezeichnung: Rohrkabelschuh RKS 50-M6
- typ: 183802
- anschlussgewindemaß (metrisch): 6
- anschlusswinkel: 180° (horizontal)
- flanschform: Ringform
- schmale flanschausführung: ja
- isoliert: nein
- mit sichtloch: nein
- leiter-klasse: verschiedene
- werkstoff: Kupfer
- oberflächenschutz: verzinnt
- anzahl der befestigungslöcher: 1
- nennquerschnitt: 50 mm²
