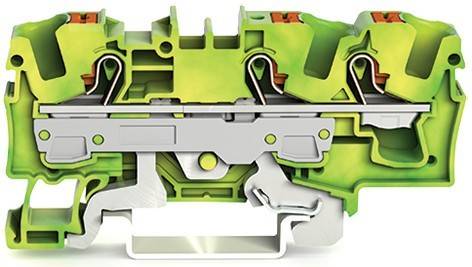

WAGO GmbH & Co. KG 3-Leiter-Schutzleiterkl. 2206-1307
Produktbeschreibung
Überblick
3-Leiter-Schutzleiterklemme; mit Drücker; 6 mm²; mit Prüföffnung; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm²; grün-gelb
Schutzleiterklemme Serie 2206 mit Push-in CAGE CLAMP®
Die Schutzleiterklemme (Artikelnummer 2206-1307) ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm erforderlich. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse könne
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 3-Leiter-Schutzleiterkl. 6qmm, grün-gelb
- typ: 2206-1307
- pen-funktion möglich: ja
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 1,5..6 mm²
- anschließbarer leiterquerschnitt eindrähtig: 1..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..6 mm²
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 3
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 7,5 mm
- höhe: 73,3 mm
- tiefe: 32,89999999 mm
- abschlussplatte erforderlich: ja
- farbe: grün/gelb
Eigenschaften
Wago 2206-1307. Breite: 7,5 mm, Tiefe: 73,3 mm, Höhe: 32,9 mm
