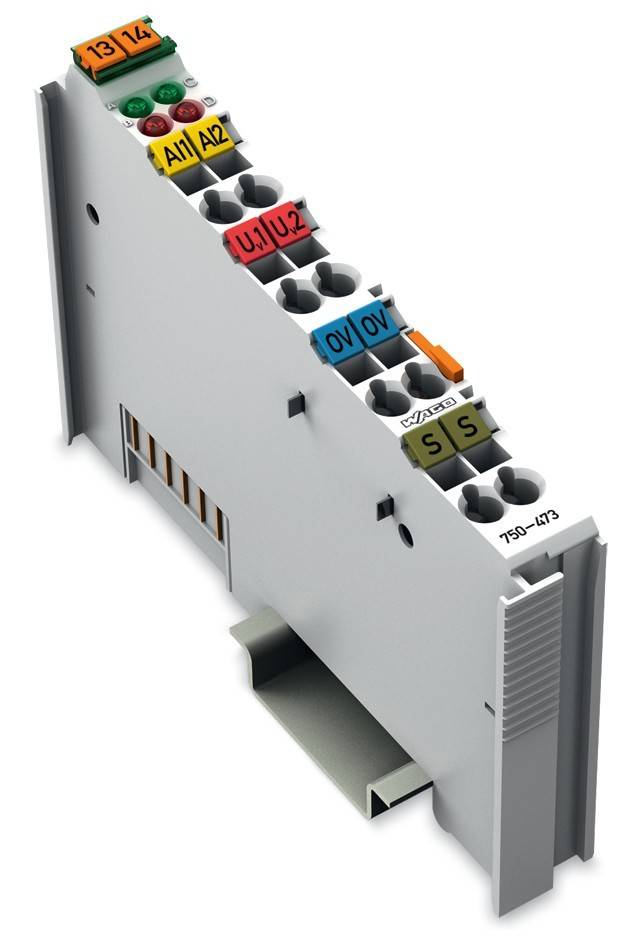

WAGO GmbH & Co. KG Analog Eingangsklemme 750-473

Überblick

2-Kanal-Analogeingang; 4 20 mA; Single-EndedDas Analogeingangsmodul verarbeitet Signale der normierten Größe 4 20 mA.
Das Eingangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit übertragen.
Die Versorgungsspannung von 24 V wird über die Leistungskontakte für das Feld eingespeist.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
Dieses Modul liefert die kurzschlussfeste Spannungsversorgung für 2-Leiter-Messumformer, die keine eigene Spannungsversorgung haben.
Ein Kurzschluss auf der Versorgung wird als Fehler angezeigt und der überlagerten Steuerung mitgeteilt.

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Analog Eingangsklemme 2-Kanal 4-20mA
• typ: 750-473
• versorgungsspannung bei dc: 24 V
• spannungsart der versorgungsspannung: DC
• eingang, strom: ja
• eingang, spannung: nein
• eingang, widerstand: nein
• eingang, widerstandsthermometer: nein
• eingang, thermoelement: nein
• eingangssignal konfigurierbar: nein
• auflösung der analogeingänge: 12 Bit
• ausgang, strom: nein
• ausgang, spannung: nein
• ausgangssignal konfigurierbar: nein
• anzahl der analogen eingänge: 2
• analoge eingänge konfigurierbar: nein
• analoge ausgänge konfigurierbar: nein
• unterstützt protokoll für ethercat: nein
• unterstützt protokoll für tcp/ip: nein
• unterstützt protokoll für profibus: nein
• unterstützt protokoll für can: nein
• unterstützt protokoll für interbus: nein
• unterstützt protokoll für asi: nein
• unterstützt protokoll für knx: nein
• unterstützt protokoll für modbus: nein
• unterstützt protokoll für data-highway: nein
• unterstützt protokoll für devicenet: nein
• unterstützt protokoll für suconet: nein
• unterstützt protokoll für lon: nein
• unterstützt protokoll für profinet io: nein
• unterstützt protokoll für profinet cba: nein
• unterstützt protokoll für sercos: nein
• unterstützt protokoll für foundation fieldbus: nein
• unterstützt protokoll für ethernet/ip: nein
• unterstützt protokoll für as-interface safety at work: nein
• unterstützt protokoll für devicenet safety: nein
• unterstützt protokoll für interbus-safety: nein
• unterstützt protokoll für profisafe: nein
• unterstützt protokoll für safetybus p: nein
• unterstützt protokoll für sonstige bussysteme: nein
