Niedax Trägerklammer TKM 3

Beschreibung

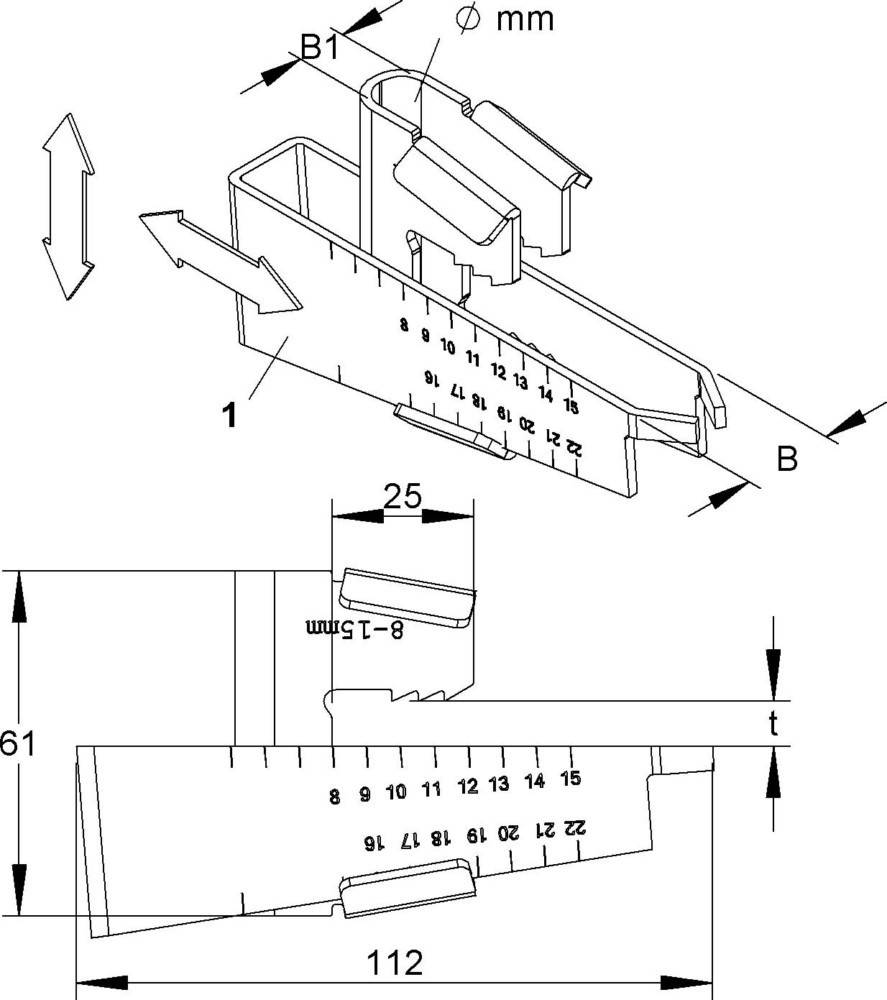

Trägerklammer, vormontiert, zum Aufschlagen auf Trägerflansche nach DIN 1025 mit einem MindestMaße von 8 - 20 mm und max. 14% Neigung bzw. parallelen Flanschen mit einer Flanschstärke von 8 - 20 mm, für senkrechte Abhängungen mittels Gewindestab, eine Vormontage der Trägerklammer mit dem Gewindestab vor der Montage ist möglich. Die Trägerklammer darf nur senkrecht zum Träger belastet werden! Verwendung für : Gewindestab = M 12 Abmessungen (ca. Maße) Höhe H : 61 mm Breite B : 21,5 mm Länge L : 112 mm Trägerflanschstärke t : 8 - 20 mm senkrechte Nennlast F : 5 kN Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Niedax Modell-Nr. : TKM 3

Eigenschaften

• hersteller: Niedax
• bezeichnung: Trägerklammer Klemmb.8-20mm, M12
• typ: TKM 3
• befestigungsart: sonstige
• anschlussart/-bauteil: Gewinde
• gewindemaß (metrisch): 12
• geeignet für flanschstärke: 8..20 mm
• scharnierend: nein
• scharnier justierbar: nein
• werkstoff: Stahl
• werkstoffgüte: sonstige
• oberflächenschutz: bandverzinkt
• bruchlast: 5000 N
