Niedax Trägerklammer TKM 2

Beschreibung

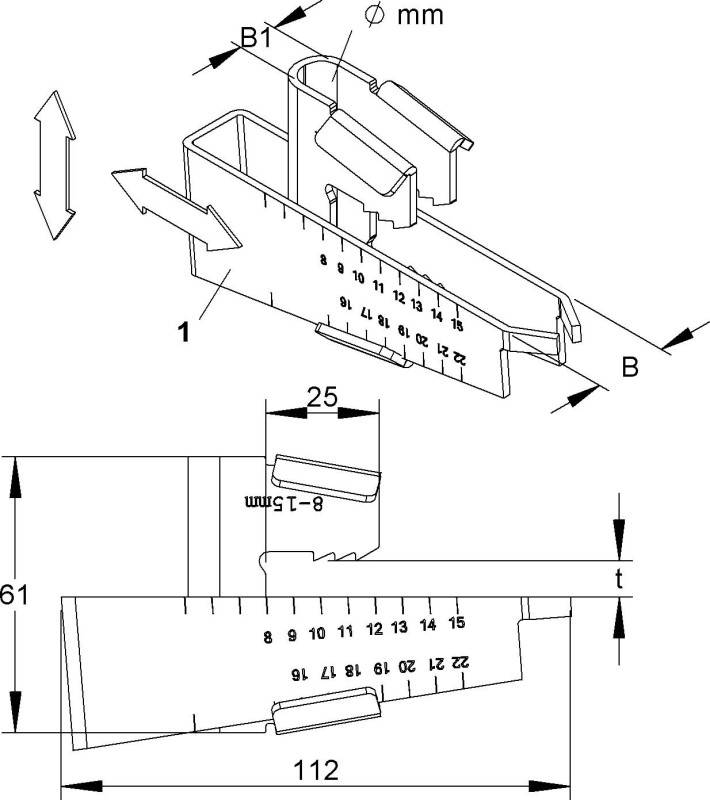

Trägerklammer, vormontiert, zum Aufschlagen auf Trägerflansche nach DIN 1025 mit einem Mindestmaß von 8 - 20 mm und max. 14% Neigung bzw. parallelen Flanschen mit einer Flanschstärke von 8 - 20 mm, für senkrechte Abhängungen mittels Gewindestab, eine Vormontage der Trägerklammer mit dem Gewindestab vor der Montage ist möglich. Die Trägerklammer darf nur senkrecht zum Träger belastet werden! für Gewindestab : = M 10 Abmessungen (ca. Maße) Höhe H : 61 mm Breite B : 19,5 mm Länge L : 112 mm Trägerflanschstärke t : 8 - 20 mm senkrechte Nennlast F : 3,6 kN Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Niedax Modell-Nr. : TKM 2

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Trägerklammer Klemmb.8-20mm, M10
• Typ: TKM 2
• Befestigungsart: sonstige
• Anschlussart/-bauteil: Gewinde
• Gewindemaß (metrisch): 10
• Geeignet für Flanschstärke: 8..20 mm
• Scharnierend: nein
• Scharnier justierbar: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: bandverzinkt
• Bruchlast: 3600 N

Stichwörter

Niedax, Klemmblöcke, Bügelklemmen
