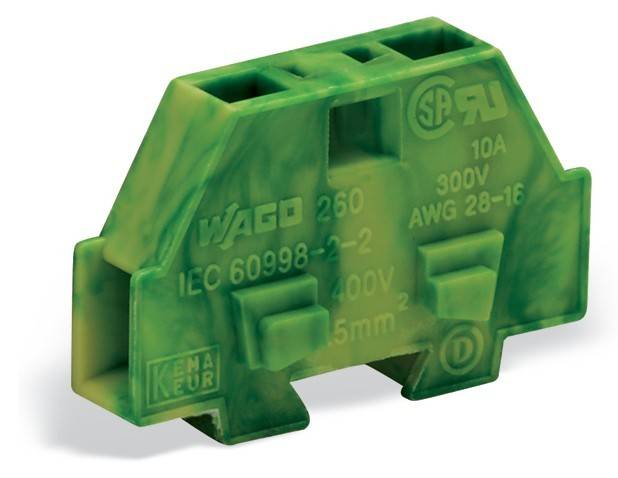

WAGO GmbH & Co. KG 2-L.Endklemme 260-327
Produktbeschreibung
Beschreibung
2-Leiter-Endklemme
ohne Drücker
ohne seitlich überstehenden Rastfuß
1-polig
für Klemmenleisten mit Rastfüßen
1,5 mm²
CAGE CLAMP®
grün-gelb
Schutzleiterklemme Serie 260 mit Betätigungswerkzeug
Die Schutzleiterklemme mit der Artikelnummer 260-327 ermöglicht eine schnelle und sichere Verbindung. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (5 x 17 x 25,1) mm. In Abhängigkeit von der Leiterart ist die Schutzleiterklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-L.Endklemme gn-ge 1,5qmm
- typ: 260-327
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..1,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..1,5 mm²
- bemessungsstrom in: 18 A
- bemessungsspannung: 400 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 1
- anzahl der klemmstellen je pol: 2
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -30..85 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- halogenfrei: ja
- breite: 5 mm
- höhe: 25,1 mm
- tiefe: 17,1 mm
- abschlussplatte erforderlich: ja
- farbe: grün/gelb
- transparent: nein
