WAGO GmbH & Co. KG Klemmenleiste 739-107
Produktbeschreibung
Beschreibung
Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
7-polig
CAGE CLAMP®
grau
Leiterplattenklemme Serie 739 mit Betätigungswerkzeug

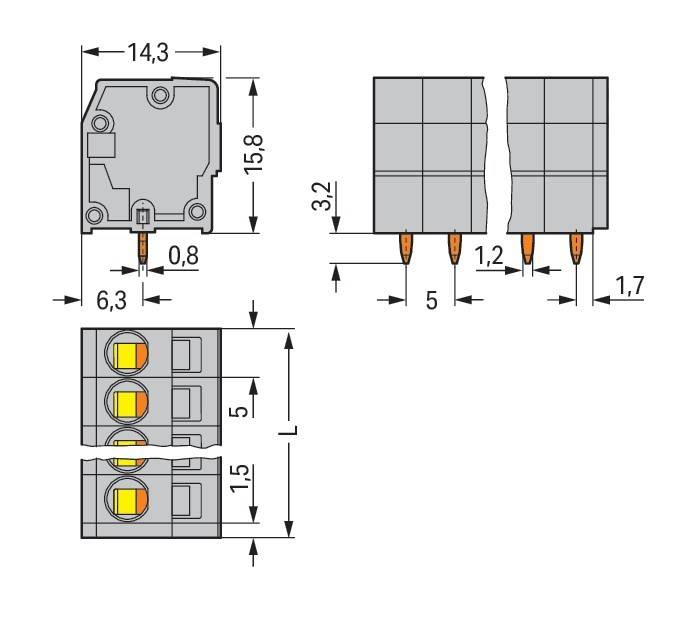

Die Leiterplattenklemme hat die Artikelnummer 739-107 und ermöglicht eine einfache und zuverlässige Verbindung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Abmessungen (36,5 x 19 x 14,3) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 90 °-Winkel zur Platine eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Klemmenleiste
- typ: 739-107
- höhe: 15,8 mm
- anzahl der elektrischen anschlüsse: 7
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 24 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,2 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
