WAGO GmbH & Co. KG Klemmenleiste 739-104
Produktbeschreibung
Beschreibung
Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
4-polig
CAGE CLAMP®
grau
Leiterplattenklemme Serie 739, grau

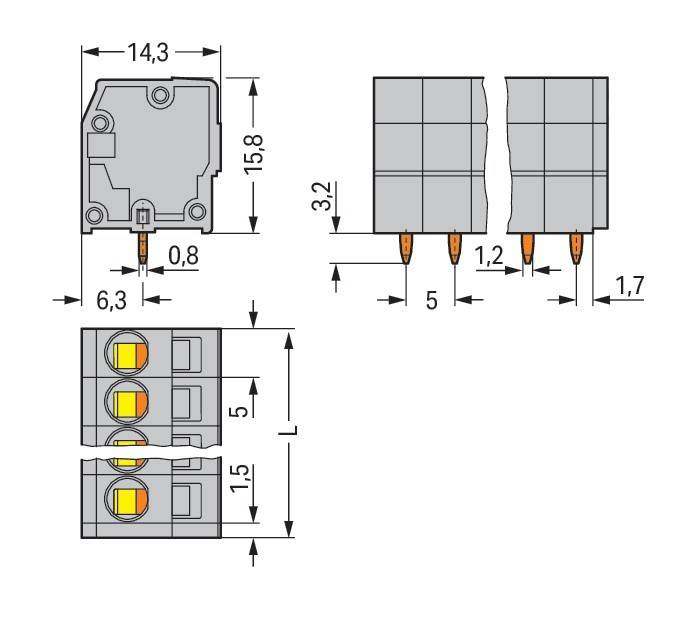

Bei dieser Leiterplattenklemme mit der Artikelnummer 739-104 steht ein einfacher und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen betragen in Breite x Höhe x Tiefe (21,5 x 19 x 14,3) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 90 °-Winkel eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Klemmenleiste
- typ: 739-104
- höhe: 15,8 mm
- anzahl der elektrischen anschlüsse: 4
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 24 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,2 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
