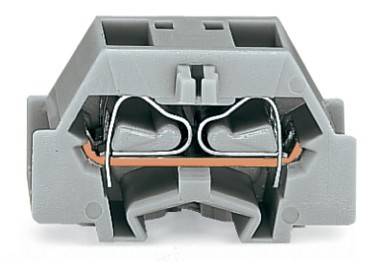

WAGO GmbH & Co. KG 4-Leiter-Klemme Flansch 261-333
Produktbeschreibung
Beschreibung
4-Leiter-Klemme
ohne Drücker
mit Befestigungsflansch
1-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 3,2 mm
2,5 mm²
CAGE CLAMP®
2,50 mm²
lichtgrau
Durchgangsklemme Serie 261 mit Betätigungswerkzeug
Die Durchgangsklemme mit der Artikelnummer 261-333 ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (10 x 28 x 18) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 4-Leiter-Klemme Flansch 2x0,08-2,5mmq 24A
- typ: 261-333
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- bemessungsstrom in: 24 A
- bemessungsspannung: 500 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 1
- anzahl der klemmstellen je pol: 4
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -30..85 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- halogenfrei: ja
- breite: 10 mm
- höhe: 28,1 mm
- tiefe: 18,1 mm
- abschlussplatte erforderlich: ja
- farbe: grau
- transparent: nein
