WAGO GmbH & Co. KG Klemmleiste 256-503
Produktbeschreibung
Beschreibung
Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5/7,62 mm
3-polig
CAGE CLAMP®
Brückungsmöglichkeit
2,50 mm²
grau

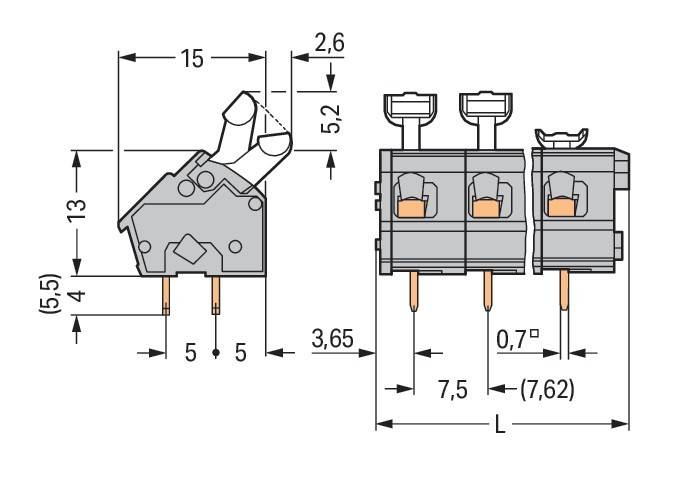

Leiterplattenklemme Serie 256 mit Lötstiftabmessungen 0,7 x 0,7 mm
Die Leiterplattenklemme mit der Artikelnummer 256-503 ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (25,4 x 22,2 x 17,6) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Platine in einem 45 °-Winkel eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Klemmleiste 0,08-2,5mmq grau,3po
- typ: 256-503
- höhe: 18,2 mm
- anzahl der elektrischen anschlüsse: 3
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 24 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
