Beschreibung
Strommessrelais zur Überwachung von Gleich- und Wechselstrom. 3 Messbereiche. Die Stromart wird automatisch erkannt. Das Gerät verfügt über 3 Betriebsarten. Minimum: Es wird ein Mindeststrom überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Maximum: Es wird ein Höchststrom überwacht, das Relais schaltet bei Überschreiten des Sollwertes. Window (Fenster): Es wird ein Strombereich überwacht, das Relais schaltet sobald der Strom den Bereich über- oder unterschreitet. Jede Betriebsart kann mit oder ohne Fehlerspeicher gewählt werden. Funktionen frontseitig einstellbar. Getrennte Einstellung der Schaltschwellen. Einstellbare Fehlerreaktion und Anlaufüberbrückungszeit. Anzeige des Betriebszustandes über 3 LED: UH , >max. und
Eigenschaften
- hersteller: Eberle Controls
- bezeichnung: Strommessrelais
- typ: IMI-1
- ausführung des elektrischen anschlusses: Schraubanschluss
- mit abnehmbaren klemmen: nein
- externe stromversorgung erforderlich: nein
- spannungsart der versorgungsspannung: AC
- versorgungsspannung bei ac 50 hz: 230 V
- versorgungsspannung bei ac 60 hz: 230 V
- stromart: AC
- strommessbereich: 0,1..10 A
- ansprechwert stromstärke 1: 10..20 A
- 1-phasen-unterstrom möglich: ja
- 3-phasen-unterstrom möglich: ja
- 1-phasen-Überstrom möglich: ja
- 3-phasen-Überstrom möglich: ja
- 1-phasen-fenster möglich: ja
- 3-phasen-fenster möglich: ja
- enthält funktion gleichspannung-unterstrom: ja
- enthält funktion gleichspannung-Überstrom: ja
- funktion gleichstrom-fenster: ja
- min. einstellbare ansprechverzögerungszeit: 0,1 s
- max. zulässige ansprechverzögerungszeit: 10 s
- min. einstellbare rückfallverzögerungszeit: 0,1 s
- max. zulässige rückfallverzögerungszeit: 10 s
- externer stromwandler: nein
- anzahl der kontakte als wechsler: 2
- spannungsart der betriebsspannung: AC
- betriebsspannung bei ac 50 hz: 230 V
- betriebsspannung bei ac 60 hz: 230 V
- bemessungsschaltstrom: 5 A

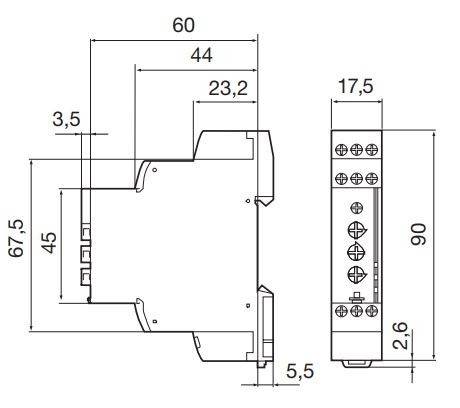

- breite: 35 mm
- höhe: 87 mm
- tiefe: 63 mm
