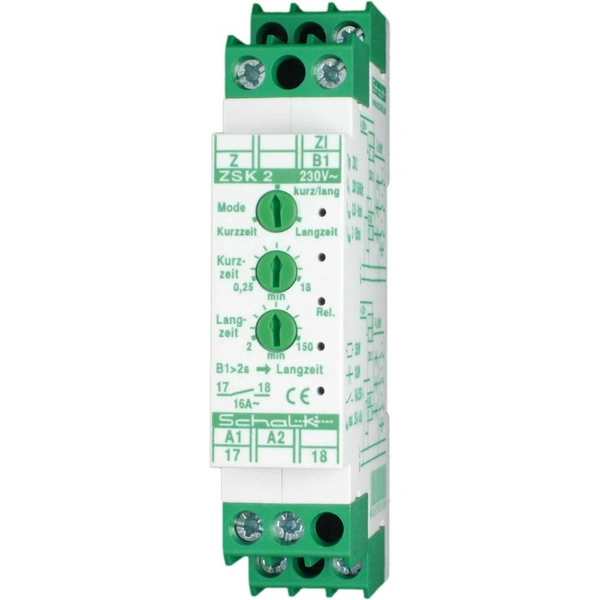

Schalk Lichtzeit-Impulsschalter ZSK 2

Beschreibung

Der ZSK 2 vereint als moderner Lichtzeit-Impulsschalter (Stromstoßschalter) ein hohes Maß an Komfort, Flexibilität und Funktionsvielfalt bei einfacher Handhabung und Bedienung. Durch kurzes bzw. längeres Betätigen des Lichttasters kann zwischen zwei voneinander unabhängig einstellbaren Zeitbereichen ausgewählt werden. Damit wird eine individuell konfigurierbare Kurzzeit- / Langzeitumschaltung in einem Bereich von 0,25 bis 150 Minuten ermöglicht. Durch erneute Betätigung des Lichttasters wird ein sofortiges Abschalten der Verbraucher erreicht. Zwei Betriebsarten ermöglichen ein Sperren der Langzeitumschaltung. Als weitere Besonderheit beinhaltet der ZSK 2 einen zusätzlichen, von den übrigen Ein- und Ausgängen galvanisch getrennten Fremdspannungseingang (8v-230V UC), der z.B. von einer Türsprechanlage ohne Koppelrelais angesteuert werden kann., Maße: 18x55mm, 230V AC - 1 Schließer (potenzialfrei) 16A, tvK/tvL -18/-150min

Eigenschaften

• hersteller: Schalk
• bezeichnung: Lichtzeit-Impulsschalter m.3 Modi 1S 16A
• typ: ZSK 2
• funktion: elektronisch
• montageart: DIN-Schiene
• breite in teilungseinheiten: 1
• einbautiefe: 55 mm
• anzahl der kontakte als schließer: 1
• steuerspannung 1: 8..230 V
• steuerspannungsart 1: AC/DC
• frequenz der steuerspannung 1: 50..60 Hz
• steuerspannung 2: 207..253 V
• steuerspannungsart 2: AC
• frequenz der steuerspannung 2: 50..60 Hz
• bemessungsschaltstrom: 16 A
• rückfallverzögerung: 0,25..150 min
• taster glimmlampenstrom: 20 mA
• schaltungsart: 3- und 4-Leiter-Schaltung
• ausschaltvorwarnung: ohne
• stromstoßfunktion wählbar: ja
• nachschaltung: nachschaltbar + Dauerlicht + Zeitverlängerung
• versorgungsspannung: 207..253 V
• spannungsart der versorgungsspannung: AC
• max. glühlampenlast: 1000 W
• max. leuchtstofflampenlast: 250 VA
• max. leuchtstofflampenlast (duo-schaltung): 1000 VA
• max. leuchtstofflampenlast (parallel kompensiert): 1000 VA
