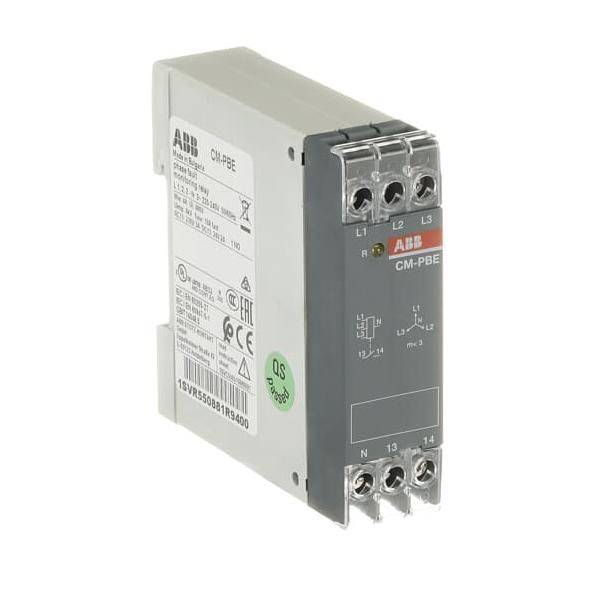

ABB Stotz S&J Überwachungsrelais CM-PBE

Beschreibung

Mit den Dreiphasenüberwachungsrelais CM Reihe kann eine zuverlässige und kontinuierliche Überwachung eines Dreiphasennetzes, den störungsfreien und wirtschaftlichen Betrieb von Maschinen und Anlagen gewährleistet werden. Darum überwachen die Dreiphasenüberwachungsrelais der CM Reihe je nach Bedarf die Phasenspannungen, die Phasenfolge, die Phasenasymmetrie, das Vorhandensein aller Phasen sowie den Neutralleiter.

Eigenschaften

• hersteller: ABB Stotz S&J
• bezeichnung: Überwachungsrelais
• typ: CM-PBE
• ausführung des elektrischen anschlusses: Schraubanschluss
• mit abnehmbaren klemmen: nein
• externe stromversorgung erforderlich: nein
• spannungsart der versorgungsspannung: AC
• versorgungsspannung bei ac 50 hz: 220..440 V
• versorgungsspannung bei ac 60 hz: 220..440 V
• funktion phasenfolgeüberwachung: nein
• funktion phasenausfallerkennung: ja
• funktion unterspannungserkennung: nein
• funktion Überspannungserkennung: nein
• funktion asymmetrieerkennung: nein
• spannungsmessbereich: 220..440 V
• min. einstellbare ansprechverzögerungszeit: 0,5 s
• max. zulässige ansprechverzögerungszeit: 0,5 s
• min. einstellbare rückfallverzögerungszeit: 0,14999999 s
• max. zulässige rückfallverzögerungszeit: 0,14999999 s
• anzahl der kontakte als schließer: 1
• spannungsart der betriebsspannung: AC
• breite: 22,5 mm
• höhe: 78 mm
• tiefe: 78,5 mm
