Stahl Abzweigdose EEx e 8118/131-814

Überblick

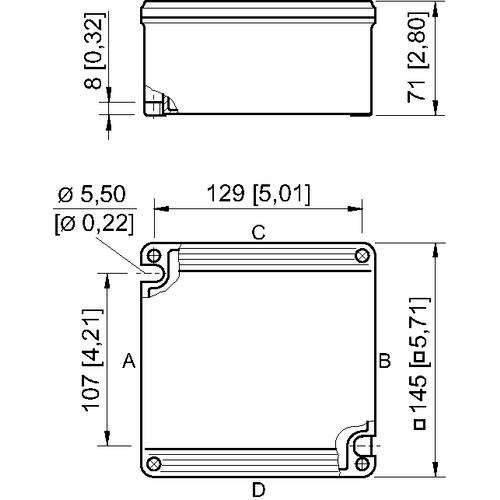

Abzweigdose Ex e, explosionsgeschützt, Typ: 8118/131-814, Bemessungsbetriebsspannung AC: 750 V, Anschlussquerschnitt: 10 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 145 x 145 x 71 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 8 ST Mantelklemme 10 mm2, 6 ST 8161/7-M25-1707 (lose beigelegt) Kabelverschraubung Polyamid bk, Einführung 1 Klemmber.: 7,0 - 17,0 mm, 4 ST 8290/3-M25 (lose beigelegt) Verschlussstopfen Polyamid, Einführung 2 Klemmber.: 0,0 mm

Beschreibung

• hersteller: Stahl
• bezeichnung: Abzweigdose EEx e 6xM20x1,5/4xM20x1,5
• typ: 8118/131-814
• anzahl der anschlussklemmen: 8
• max. leiterquerschnitt: 10 mm²
• länge: 145 mm
• breite: 145 mm
• tiefe: 71 mm
• materialstärke gehäuse: 0 mm
• montageart: Aufputz
• anbaumöglichkeit: nein
• anzahl der einführungen: 10
• art der einführung: Verschraubung
• werkstoff: Kunststoff
• halogenfrei: ja
• oberflächenschutz: unbehandelt
• farbe: grau
• schutzart (ip): IP66
• schutzart (nema): 4X
• mit deckel: ja
• deckelbefestigung: geschraubt
• mit transparentem deckel: nein
• plombierbar: nein
• bemessungsisolationsspannung ui: 750 V
• funktionserhalt: ohne
• einsatztemperatur: -40..40 °C
• schlagfestigkeit: IK10
• explosionsgeprüfte ausführung: ja
• für ex-zone gas: 1, 2
• für ex-zone staub: 21, 22
