Stahl Abzweigdose 8102/21-32-C1013

Überblick

Abzweigdose Ex e, explosionsgeschützt, Typ: 8102/21-32-C1013, Bemessungsbetriebsspannung AC: 690 V, Bemessungsbetriebsstrom, Anschlussquerschnitt: 4 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 71 x 161 x 45 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T90 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 5 ST Mantelklemme 4 mm2, 2 ST 8161/7-M20-1304 Kabelverschraubung Polyamid bk, Einführung 1 Klemmber.: 4,0 - 13,0 mm, 1 ST 8290/3-M20 Verschlussstopfen Polyamid, Einführung 2 Klemmber.: 0,0 mm

Beschreibung

• hersteller: Stahl
• bezeichnung: Abzweigdose 3xM20x1,5
• typ: 8102/21-32-C1013
• anzahl der anschlussklemmen: 6
• max. leiterquerschnitt: 4 mm²

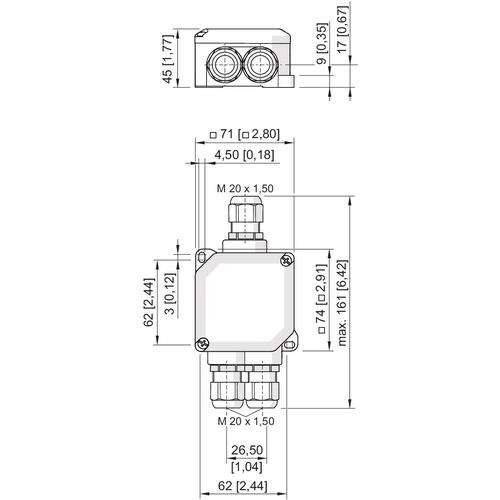

• länge: 161 mm
• breite: 71 mm
• tiefe: 45 mm
• montageart: Aufputz
• anbaumöglichkeit: nein
• anzahl der einführungen: 3
• art der einführung: Verschraubung
• werkstoff: Kunststoff
• halogenfrei: ja
• oberflächenschutz: unbehandelt
• farbe: dunkelgrau
• schutzart (ip): IP66
• schutzart (nema): 4X
• mit deckel: ja
• deckelbefestigung: geschraubt
• mit transparentem deckel: nein
• plombierbar: nein
• bemessungsisolationsspannung ui: 690 V
• funktionserhalt: ohne
• einsatztemperatur: -40..40 °C
• schlagfestigkeit: IK10
• explosionsgeprüfte ausführung: ja
• für ex-zone gas: 1, 2
• für ex-zone staub: 21, 22
